DIMENSIONS ARMOIRE - FOURS SIMPLES
INSTALLATION
PROÉMINENTE
INSTALLATION
AFFLEURANTE
5/8 – 13/16"
(16-20mm)
1 – 5/8"
(42mm)
1 – 5/8"
(42mm)
5/8 – 13/16"
(16-20mm)
min 1/16"
(2mm)
min 1/16"
(2mm)
entretoises
entretoises
PLAN PROFIL
e b
a
c d
fourniture
électrique

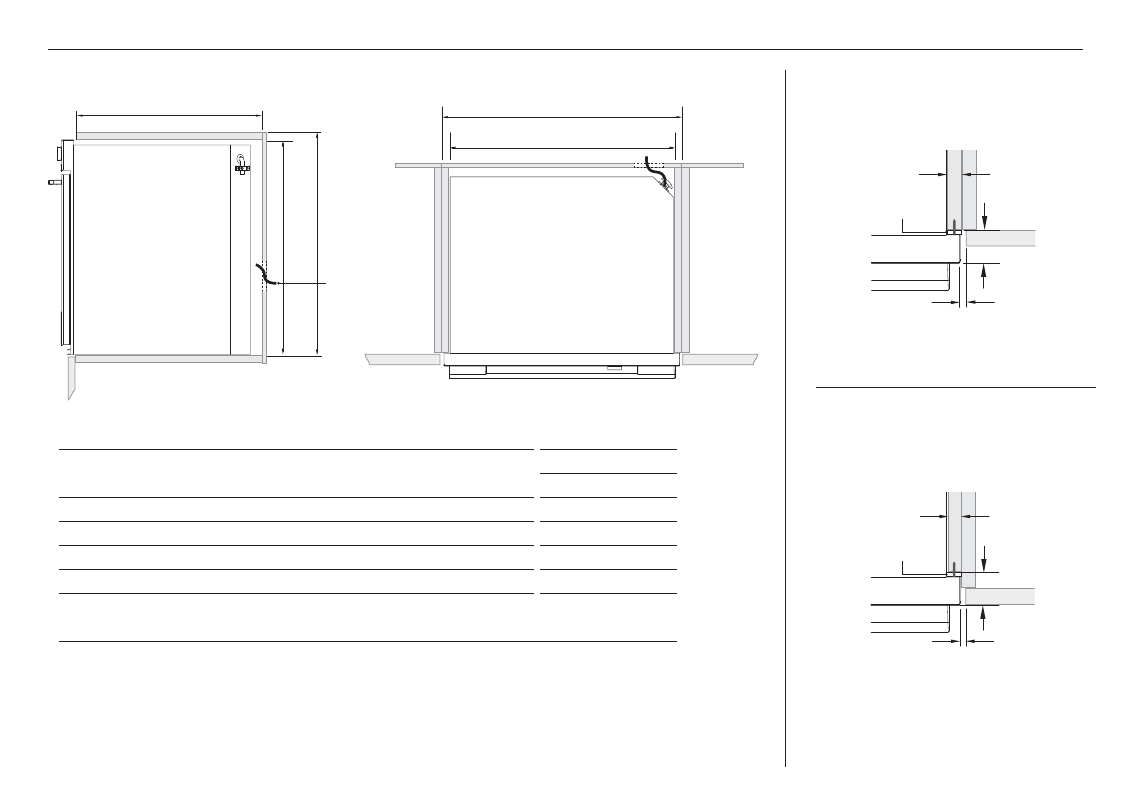

DIMENSIONS ARMOIRE
OB30S
INCHES MM
A Largeur minimale de l’intérieur de la cavité 28 1/2 724
B Largeur hors tout du module 30 1/8 764
C Hauteur de l’intérieur de la cavité 26 13/16 681
D Hauteur hors tout du module 27 3/8 693
E Profondeur minimale de l’intérieur de la cavité
z
Installation proéminente
z
Installation affleurante
22 5/8
24 3/16
575
614
Remarque :
Si vous installez une surface de cuisson au-dessus du four, assurez-vous de prévoir un dégagement suffisant pour
la surface de cuisson, comme le recommandent les instructions du fabricant.
Assurez-vous que la cavité est entièrement scellée et qu’elle ne présente aucun dégagement.
Il s’agit d’assurer les fonctions du système de refroidissement du four correctement.
