8 | Service à la clientèle de Wolf 800.222.7820
INSTALLATION
Raccordements électriques
AVERTISSEMENT
Avant d’effectuer des raccordements électriques,
vérifiez que l’alimentation est coupée au niveau du
panneau de service.
REMARQUE IMPORTANTE : Reportez-vous aux directives
d’installation fournies avec l’assemblage de ventilateur.
VENTILATEUR INTERNE
1 Reliez le fil noir au fil noir et le fil blanc au fil blanc avec
les connecteurs fournis et reliez le fil vert/dénudé à la vis
de masse.
2 Vérifiez que tous les fils sont bien solides et non coincés,
et replacez le couvercle.
3 Branchez le cordon d’alimentation du ventilateur dans
la prise située à l’intérieur de la hotte. Reportez-vous à
l’illustration ci-dessous.
4 Mettez l’alimentation en marche et vérifiez le
fonctionnement des lumières et du ventilateur.
VENTILATE U R E N L I G N E / À DISTANCE
1 Retirez le connecteur de l’extrémité du fil orange.
2 Branchez l’alimentation de la résidence. Reliez le fil noir
au fil noir et reliez le fil vert/dénudé à la vis de masse.
3 Branchez l’alimentation du ventilateur. Reliez le fil noir
au fil orange, les trois fils blancs avec les connecteurs
fournis et reliez le fil vert/dénudé à la vis de masse.
4 Vérifiez que tous les fils sont bien solides et non coincés,
et replacez le couvercle.
5 Mettez l’alimentation en marche et vérifiez le
fonctionnement des lumières et du ventilateur.

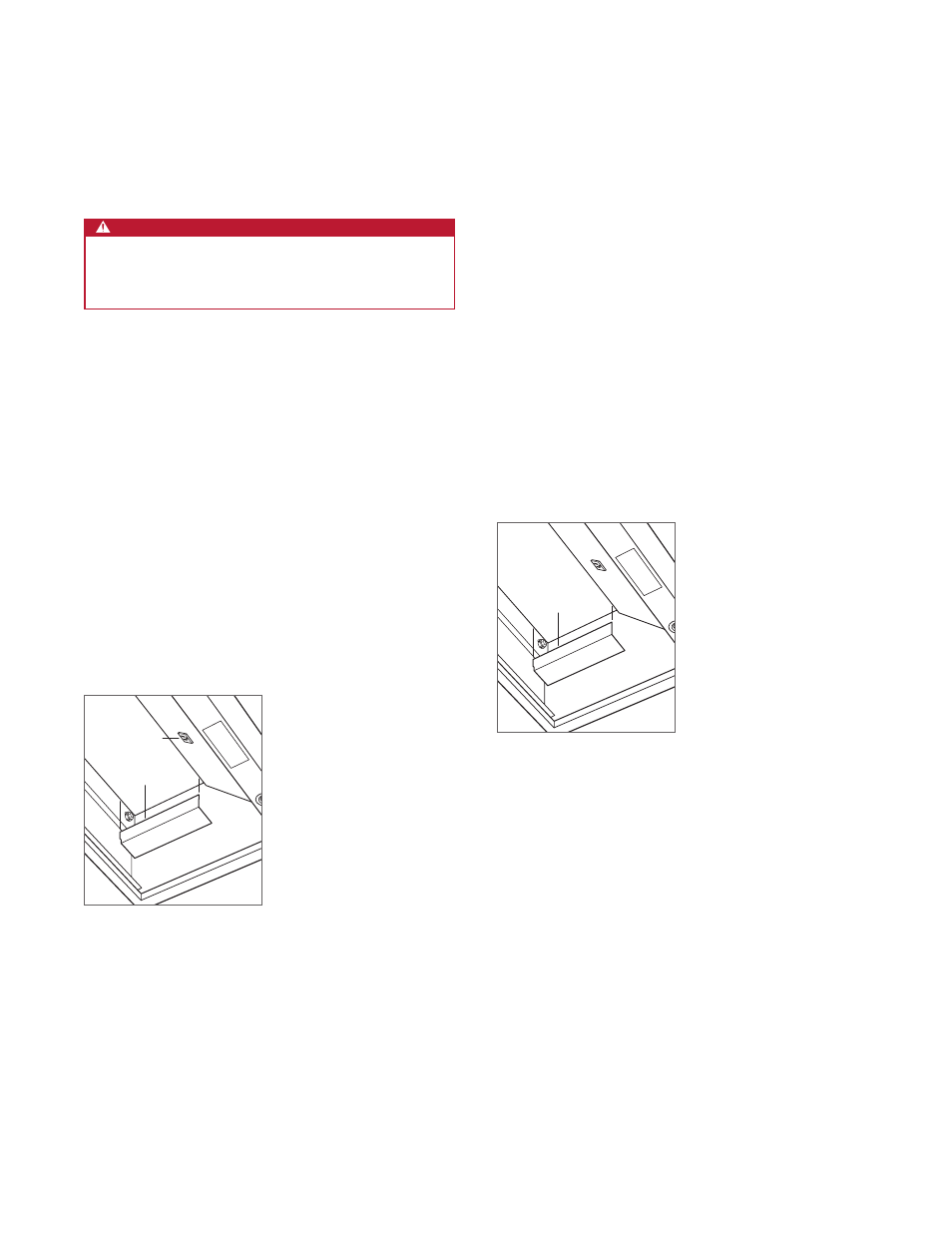

COUVERCLE
ÉLECTRIQUE
PRISE
Raccordements électriques
COUVERCLE
ÉLECTRIQUE
Raccordements électriques
