INSTALLATION
Installation
2 Pour les hottes de 60 po (1524) de large uniquement,
retirez et jetez les trois vis de transport situées à l'arrière

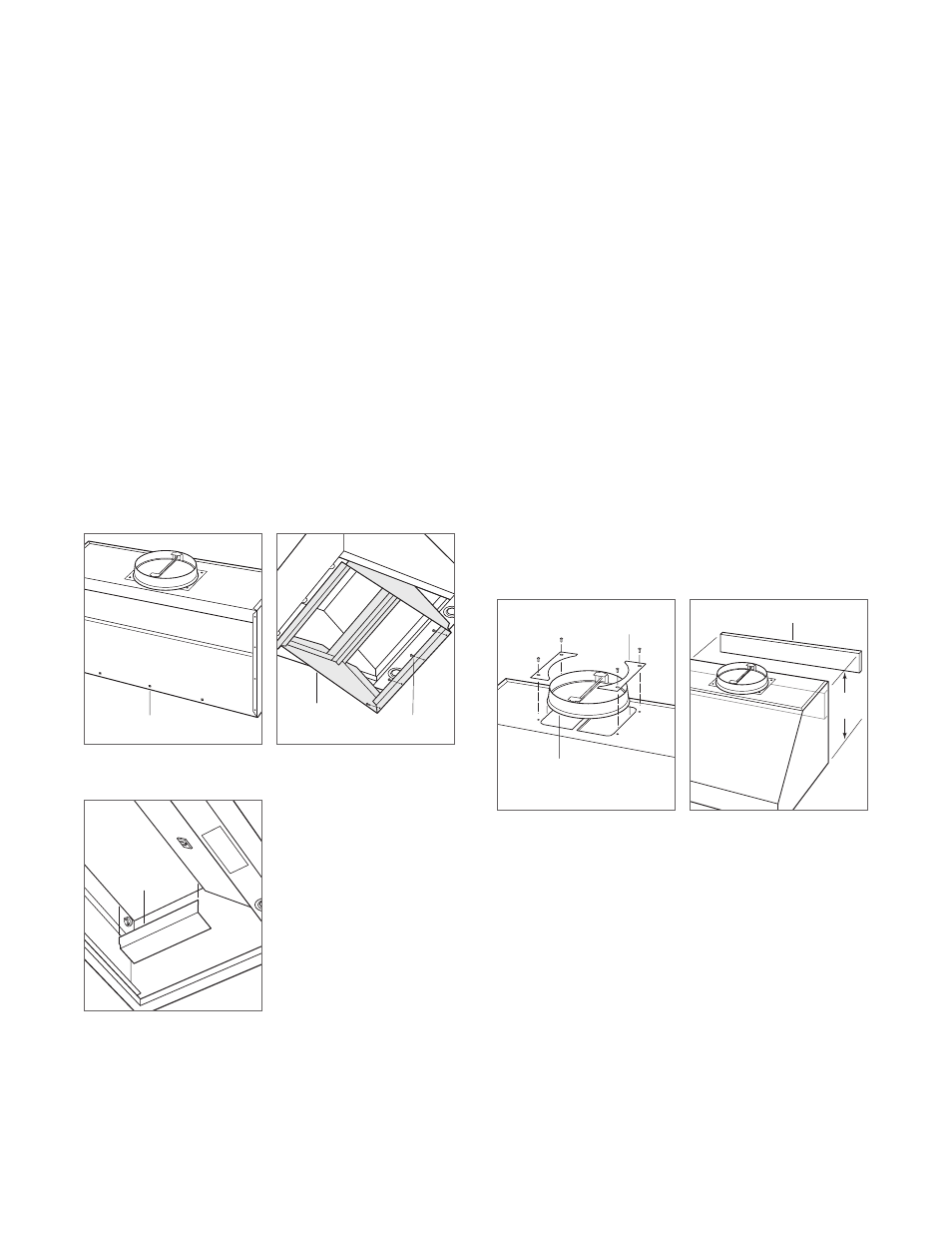

de la hotte. Reportez-vous à l'illustration ci-dessous.
3 Retirez le cadre interne de la hotte indiqué par la zone
ombragée. Retirez uniquement les quatre vis indiquées
dans l’illustration ci-dessous.
4 Retirez une des deux alvéoles défonçables électriques
situées à l’arrière de la hotte.
5 Retirez la bande de montage en bois de l’arrière de la
hotte en retirant les vis à partir de l’intérieur de la hotte.
6 Retirez le couvercle électrique de l’intérieur de la hotte.
Reportez-vous à l’illustration ci-dessous.
7 Retirez la transition, les supports de retenue et les vis de
l’emballage et utilisez les supports de retenue et les vis
pour fixer la transition sur la partie supérieure de la hotte.
Reportez-vous à l’illustration ci-dessous.
8 Placez la bande de montage sur le mur et fixez-la au
cadrage mural avec les vis à bois fournies. Reportez-
vous à l’illustration ci-dessous.
9 Soulevez la hotte en position et insérez le(s) fil(s) Romex ®
dans l’alvéole du coffret électrique et fixez avec le
connecteur fourni.
10 Fixez la hotte à la bande de montage et la structure
murale avec les vis et les rondelles fournies.
11 Reliez les conduits à la transition et fixez avec du ruban
adhésif en toile.
12 Réinstallez la cadre interne.
VIS DE TRANSPORT
CADRE
INTERNE VIS
Vis (capots de 60 po de large
seulement)
Cadre interne
SUPPORT DE
RETENUE
TRANSITION
16 po
(406)
BANDE DE MONTAGE
Montage de la transition
Installation de la hotte
COUVERCLE
ÉLECTRIQUE
Couvercle électrique
