wolfappliance.com | 5

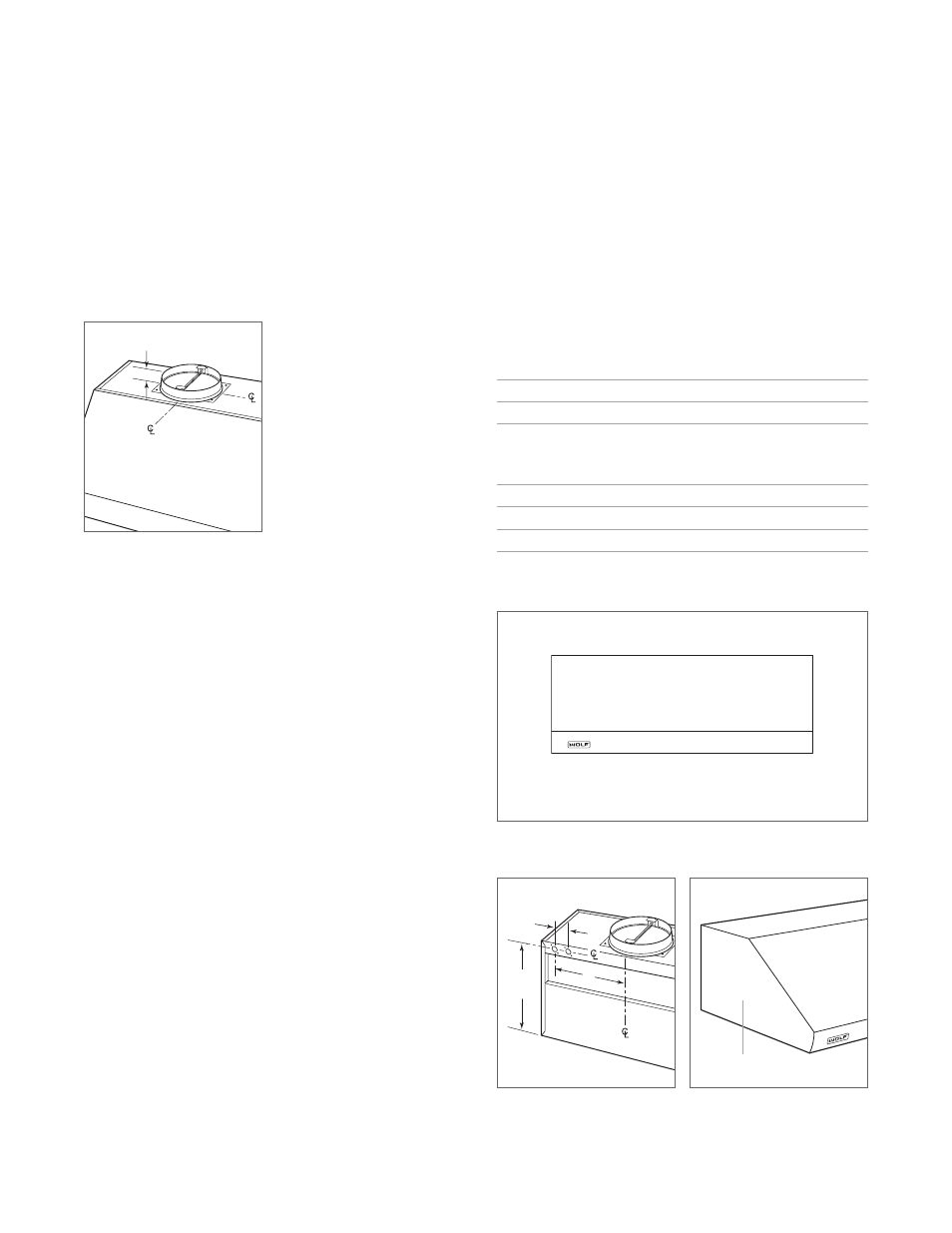

Exigences électriques
L’installation doit se conformer à tous les codes électriques
applicables. Repérez l’alimentation électrique, comme il est
montré dans les illustrations ci-dessous. Un circuit séparé
servant uniquement cet appareil est requis.
un disjoncteur de fuite de terre (GFCI) est requis pour
réduire le risque de choc électrique.
EXIGENCES ÉLECTRIQUES
Alimentation électrique
mise à la terre, 120 volts CA, 60 Hz
Service
circuit dédié de 15 ampères
EMPLACEMENT DE L’ALVÉOLE
DÉFONÇABLE ÉLECTRIQUE
A
Hotte de 36 po
(914)
16 po
(406)
Hotte de 48 po
(1 219)
22 po
(559)
Hotte de 60 po
(1 524)
28 po
(711)
SPÉCIFICATIONS
17 po
(432)
A
2
5
/
8
po
(67)
Emplacement de l’alvéole
défonçable électrique
Emplacement de la plaque
signalétique
PLAQUE
SIGNALÉTIQUE
Évacuation
Les hottes murales pour l’extérieur comprennent une
évacuation verticale. Reportez-vous à l’illustration
ci-dessous.
2 po
(51)
Évacuation verticale
36 po
(914) À
42 po
(1067)
BORD DE FOND VERS LE COMPTOIR
Emplacement de la hotte
