8 | Atención al cliente de Wolf 800.222.7820
INSTALACIÓN
Conexiones eléctricas
ADVERTENCIA
Antes de realizar las conexiones eléctricas, verifique
que la corriente eléctrica esté apagada en el panel
de servicio.
AVISO IMPORTANTE: Consulte las instrucciones de
instalación provistas con el conjunto de extractor.
EXTRACTOR INTERNO
1 Conecte el cable negro al negro y el cable blanco al
blanco con los conectores provistos, y conecte el cable
verde/desnudo al tornillo de puesta a tierra.
2 Verifique que todos los cables estén asegurados y que
no queden prensados, y vuelva a instalar la tapa.
3 Enchufe el cable de alimentación eléctrica del extractor
en el receptáculo dentro de la campana. Consulte la
siguiente ilustración.
4 Encienda la campana y verifique el funcionamiento de la
luz y el extractor.
EXTRACTOR EN LÍNEA / REMOTO
1 Retire el conector del extremo del cable naranjo.
2 Conecte el suministro domiciliario. Conecte el cable
negro al negro y el cable verde/desnudo al tornillo de
puesta a tierra.
3 Conecte el suministro del extractor. Conecte el cable
negro al naranjo, los tres cables blancos con los
conectores provistos, y conecte el cable verde/desnudo
al tornillo de puesta a tierra.
4 Verifique que todos los cables estén asegurados y que
no queden prensados, y vuelva a instalar la tapa.
5 Encienda la campana y verifique el funcionamiento de la
luz y el extractor.

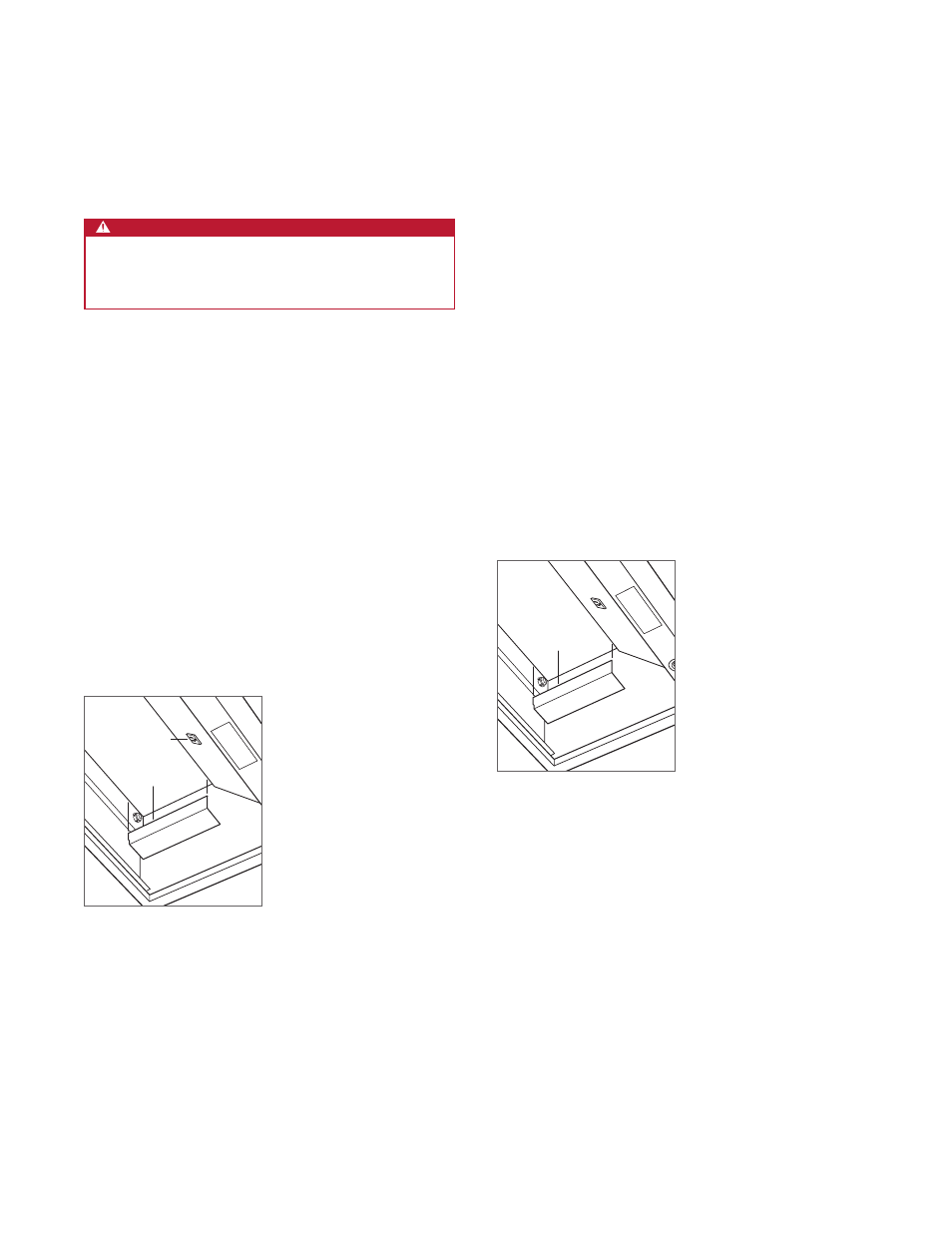

TAPA
ELÉCTRICA
RECEPTÁCULO
Conexiones eléctricas
TAPA
ELÉCTRICA
Conexiones eléctricas
