10 = Geschwindigkeitsanzeige
Vario-Speed (Abb. 2)
zeigt bei laufendem Schneidwerk den momentan
manuell eingestellten Geschwin-digkeitslevel
an.
11 = Lichtschranke (Vorwärtslauf) (Abb. 3)
Startet den Zerkleinerungsvorgang sobald ein
Blatt Papier in den Einlaßschlitz eingeführt
wird.
EINSATZ DER MASCHINE:
Schalten Sie das Gerät am Hauptschalter (1) (Abb.
1) ein.
Zum Zeichen der Betriebsbereitschaft leuchtet das
Lämpchen der Kontroll-Anzeige „Betriebsbereit“ (5),
sowie das der roten Stopp-Taste „S“ (3) auf (Abb. 2).
Die Papierablage darf nicht als Trittfläche
oder Sitzgelegenheit verwendet werden.
Kippgefahr!
ZUFÜHRUNG VON GEKNÜLLTEM PAPIER:
1. Knüllpapier in den Trichter einfüllen.
Hinweis: Das geknüllte Papier kann direkt aus
dem Papierkorb heraus in den Einfülltrichter der
Maschine geleert werden. Die dem Schneidwerk
vorgeschalteten Dosierflügel sorgen weitgehend
für eine gleichmäßige Verteilung des Papiers.
Achtung: Der Papierkorb darf kein Mülleimer sein
und sollte mit Bedacht in die Maschine entleert
werden, denn in keinem Fall schafft sie Flaschen,
Kugelschreiber, Bleistiftspitzer etc.
2. Vorwärtstaste (2) (Abb. 2) betätigen. Das Schneid-
werk läuft an und beginnt mit der Zerkleinerung des
Papiers.
Hinweis: Warten Sie mit der Zuführung von glattem
Papier bis das Knüllpapier durchgelaufen ist.
3. Zum Ausschalten die rote Stopp-Taste (3) (Abb. 2)
drücken.
ZUFÜHRUNG VON GLATTEM PAPIER:
- Glattes Papier durch die Einlaßöffnung am unteren
Ende des Einfülltrichters dem Schneidwerk zufüh-
ren.
- Die Maschine schaltet automatisch auf Vorwärtslauf
und zieht das Papier ein.
- Nach dem Zerkleinerungsvorgang schaltet die Ma-
schine automatisch wieder ab.
Führen Sie dem Gerät niemals mehr als die
angegebene Höchstmenge Papier (siehe
„TECHNISCHE DATEN“) zu!
Sollte trotzdem zuviel Papier in das Schneid-
werk gelangt sein, siehe unter „AUTOMATIK-
SCHALTUNG BEI ÜBERFÜTTERUNG“.

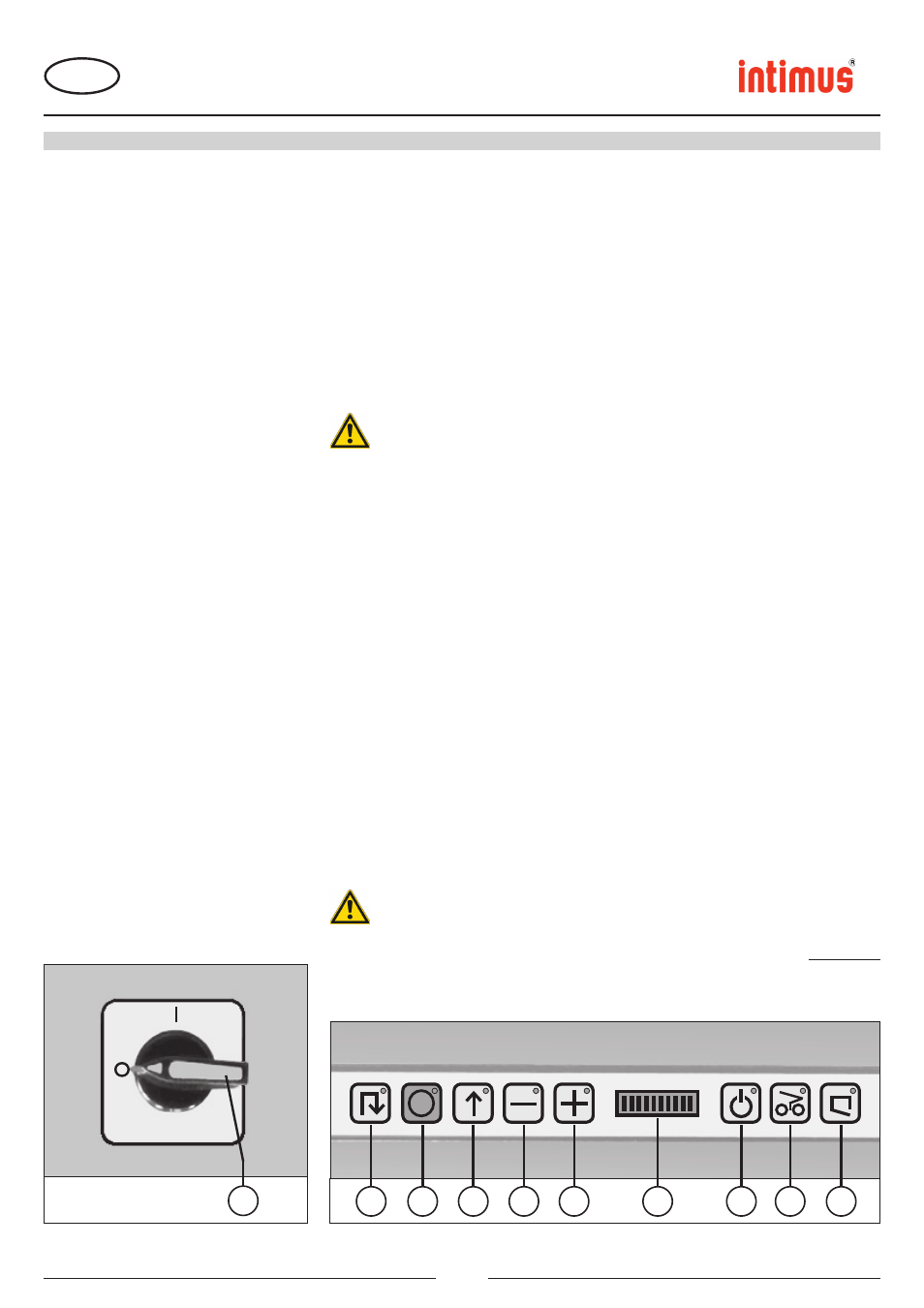

BEDIENUNGSELEMENTE (Abb. 1, 2 und 3):
1 = Hauptschalter (Not-Aus) (Abb. 1)
Mit diesem Schalter wird die Maschine ein- bzw.
ausgeschaltet (Stellung „1“, bzw. „0“).
2 = Vorwärtstaste (Abb. 2)
Bei Betätigung dieser Taste läuft die Maschine
an und kann beschickt werden.
3 = Stopp-Taste „S“ (Abb. 2)
Bei Betätigung dieser Taste wird die Maschine
abgeschaltet und steht.
4 = Rückwärtstaste (Abb. 2)
Bei Betätigung dieses Schalters läuft das Schneid-
werk rückwärts.
5 = Kontroll-Anzeige (Abb. 2)
a) „Betriebsbereit“
Leuchtet auf, wenn der Hauptschalter (1)
eingeschaltet ist.
b) „Motorüberlastung“
Blinkt auf, wenn der Motor überlastet worden
ist. Die Maschine kann während der Abkühl-
phase des Motors nicht auf „Vorwärtslauf“
geschaltet werden.
6 = Kontroll-Anzeige „Papierstau“ (Abb. 2)
Leuchtet auf, wenn dem Schneidwerk zuviel
Papier zugeführt wurde (siehe Beschreibung
unter „AUTOMATIK-SCHALTUNG BEI ÜBER-
FÜTTERUNG“).
7 = Kontroll-Anzeige (Abb. 2)
a) „Tür offen“/„Trichter zurückgeklappt“
Leuchtet auf, wenn die Tür offen steht bzw.
der Trichter zurückgeklappt ist. Die Maschine
wird hierbei automatisch abgeschaltet und
kann solange die Tür auf ist bzw. der Trichter
zurückgeklappt ist, nicht wieder gestartet
werden.
b) „Auffangbeutel voll“
Leuchtet auf, wenn der Auffangbeutel gefüllt
ist und geleert werden muß. Gleichzeitig wird
die Maschine automatisch abgeschaltet.
8 = Plustaste Vario-Speed (Abb. 2)
Bei Betätigung dieser Taste wird individuell stu-
fenlos die Schnittgeschwindigkeit der Maschine
erhöht.
9 = Minustaste Vario-Speed (Abb. 2)
Bei Betätigung dieser Taste wird individuell stu-
fenlos die Schnittgeschwindigkeit der Maschine
zugunsten einer erhöhten Schneidleistung
reduziert.
AUTOMATIK-SCHALTUNG
BEI „ÜBERFÜTTERUNG“:
Sollte der Shredder einmal „überfüttert“ werden, so
„regelt“ dieser alles weitere automatisch wie folgt:
1. Das Schneidwerk blockiert. Die Kontroll-Anzeige (6)
(Abb. 2) leuchtet auf.
2. Schneidwerk läuft ein Stückweit rückwärts. Das
Zerkleinerungsgut wird frei.
3. Schneidwerk schaltet wieder auf Vorwärtslauf. Das
Zerkleinerungsgut wird erneut dem Schneidwerk
zugeführt.
Dieser Bewegungsablauf wird von der Maschine selb-
ständig so lange wiederholt, bis das Zerkleinerungsgut
rückstandslos durchgelaufen und zerkleinert ist.
AUTOMATIK-FUNKTION VARIO-SPEED:
Vario-Speed ist eine Leistungsoptimierung:
- Bei geringer Blattzahl steigert Vario-Speed automa-
tisch die Arbeitsgeschwindigkeit um bis zu 50%.
- Bei hoher Blattzahl, wenn große Schneidleistung
benötigt wird, wandelt Vario-Speed die Arbeitsge-
schwindigkeit automatisch zugunsten einer hohen
Arbeitsleistung.
MANUELL-FUNKTION VARIO-SPEED:
Der Bediener hat zusätzlich zur Automatik-Funktion
die Möglichkeit, die Arbeitsgeschwindigkeit individuell
stufenlos zu variieren:
- Zur Erhöhung der Arbeitsgeschwindigkeit drücken
Sie die Plustaste Vario-Speed (8) (Abb. 2).
- Zur Reduzierung der Arbeitsgeschwindigkeit zuguns-
ten einer höheren Arbeitsleistung drücken Sie die
Minustaste Vario-Speed (9) (Abb. 2).
Der aktuelle Geschwindigkeits-Level wird über die
Geschwindigkeitsanzeige Vario-Speed (10) (Abb. 2)
angezeigt.
ENTLEEREN DES AUFFANGBEUTELS:
Ist der Auffangbeutel gefüllt, schaltet die Maschine
ab. Die Kontroll-Anzeige „Auffangbeutel voll“ (7)
(Abb. 2) leuchtet auf. Entleeren Sie wie folgt den
Auffangbeutel:
- Tür öffnen und den Schieberahmen mit Auffangbeutel
herausziehen.
- Gummiseil entfernen, den vollen Beutel entnehmen
und den Inhalt entsorgen.
- Leeren Beutel von unten durch den Schieberahmen
führen und den Rand des Beutels etwa 10 cm über
den Rahmen nach außen stülpen.
- Auffangbeutel mit Hilfe des Gummiseils am Schiebe-
rahmen festspannen.
- Schieberahmen mit Auffangbeutel einschieben und
Tür schließen.
Hinweis: Die Maschine läuft nur bei geschlossener
Tür!
4 3 2 9 8 10 5 6 7
S
852VS
I
1
82808 10 10/12
BEDIENUNG
HAUPTSCHALTER
D
Abb. 1 Abb. 2
3
Originalbetriebsanleitung
