步骤 9：安装杆托架
注意：如果步骤 8 中未安装支撑杆，在此步骤中重新安装横管即可。
将下方横管穿过第一个显示器架、第一个杆托架 (e)、两个轴装配体、第二个杆托架和第二个显示器架。横管穿过第二个显
示器架后，旋紧全部四个虎钳组件以将其牢牢固定。将
1/4 - 20 x 5/8 螺钉 (k) 分别旋入轴托架 (d) 底部的各个孔中直至触
及支撑杆 (g) 底部。请参见下面的图 9。

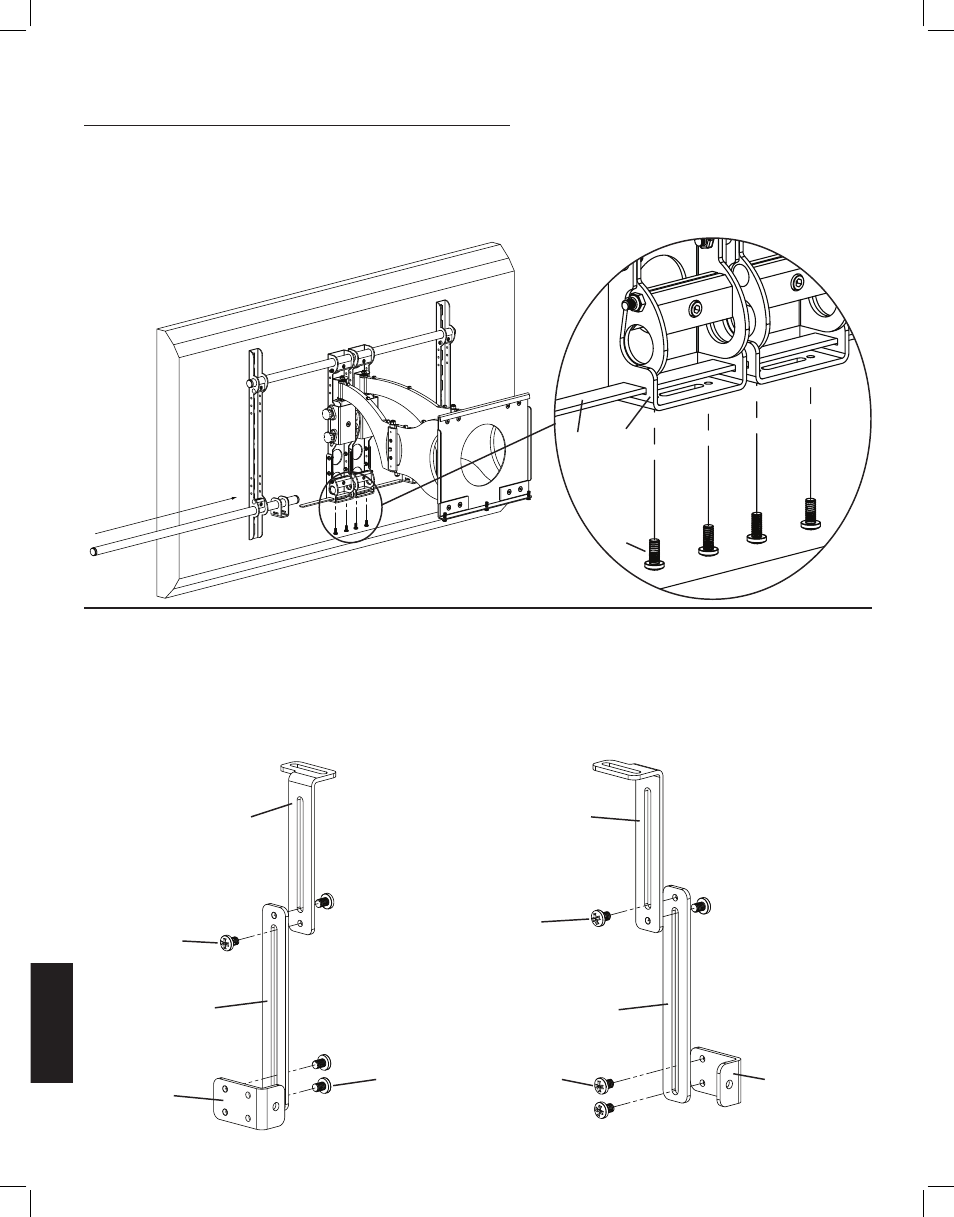

图 9 详细视图
g d
k
步骤 10：装配音箱附件 - 未装支撑杆。如果使用支撑杆，请参见步骤 5 中的装配。
如下图所示装配音箱附件。用飞利浦螺丝刀旋紧所有螺钉。对第二个音箱附件重复此操作过程。请参见下图。在垂直方向上
调整延伸臂 (a,b,c) 即可调整音箱的垂直位置。音箱距墙的距离则可通过使用音箱托架 (f) 前面的孔或是后面的孔来调整。通
过顶部的槽调整上延伸臂可调整音箱距墙的距离。请注意：个别场合可能不使用下延伸臂。
装配 3 装配 4
a b
j
j
c c
j j f
f
