VMDD と VMDD26 フラットパネル壁面取付具の組み立て説明書。
手順 7：壁面プレートの取付具を取り外して、取付組立部品から下のクロスチューブを取り外す。
壁面プレートから取付具を取り外します。下のほうの 4 つのバイス組立部品にあるアレンボルトを緩めて、取付組立部品から下
のほうのクロスチューブを取り外します。下の図 7 をご覧ください。

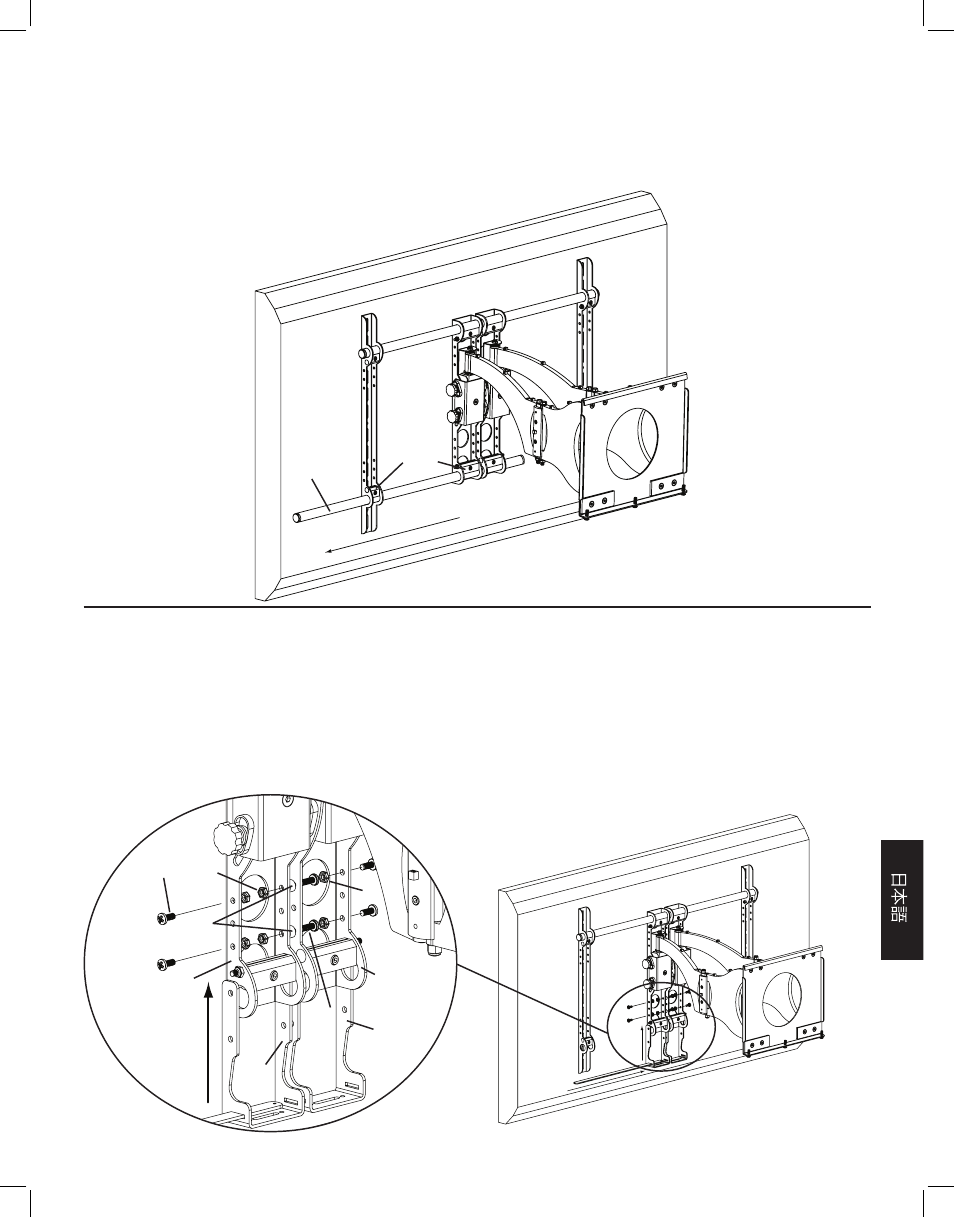

図 7
バイス
組立部品
クロスチューブ
手順 8：軸取付金具の取り付け
スピーカーのねじ込みインサートの間隔が 3.8 cm から 14.5 cm までの場合、設置の際に支柱 (g) を使用する必要はあり
ません。
軸取付金具 (d) を取付具の軸組立部品にぴったり合うように設置します。1/4 - 20 x 5/8 ボルト (k) を軸取付金具の外側、軸
組立部品、1/4 - 20 ナット (m) の順に通します。1/4 - 20 x 1.5 ボルト (n) を軸取付金具の内側、スペーサー (l)、隣の軸取付
金具の内端に通します。1/4 20 ナットに通します。支柱を各軸金具のスロットにスライドさせて、壁面取付具と揃うようにしま
す。下の図 8 をご覧ください。
詳細図
図 8
k m
m
l
軸組立部品 軸組立部品
n
d
d
