中文
VMSA、VMAA、VMAA18 和 VMAA26 的装配说明见步骤 1 至 6。VMDD 和 VMDD26 的装配说明见步骤 7 至 12。

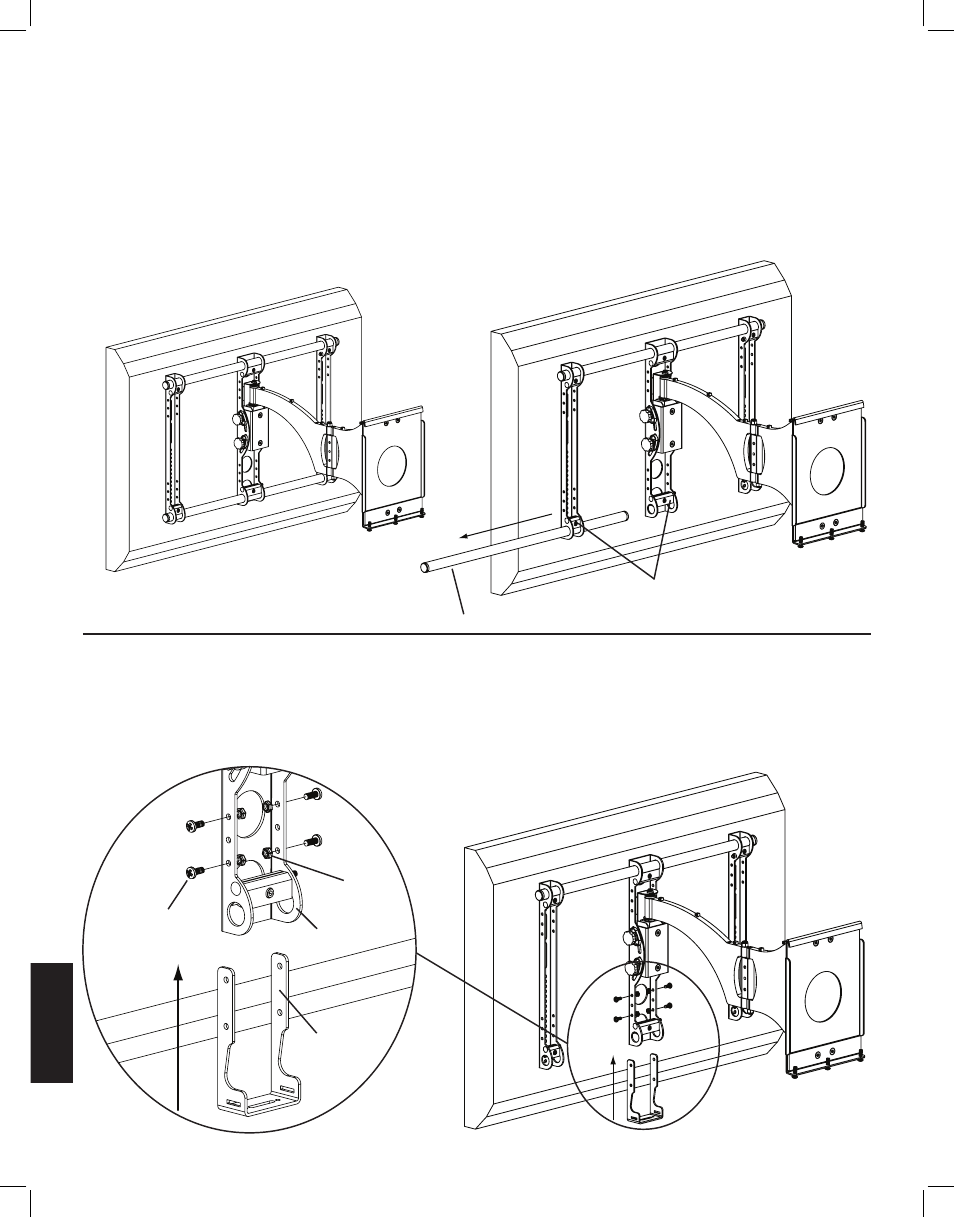

步骤 1：从墙板上取下架子，然后从架装配体上取出下面一根横管。
从墙板上取下架子。旋松下面三个虎钳组件中的艾伦螺钉，从架装配体中取出下面的横管。请参见下面的图 1a 和图 1b。
图 1a 图 1b
虎钳组件
横管
步骤 2：安装轴托架
定好轴托架 (d) 的位置，将它安装到架子上的轴装配体上。旋入 1/4 - 20 x 5/8 螺钉 (k)，使其穿过轴托架、轴装配体，旋入
1/4 - 20 螺母 (m)。重复此过程，直到用四个 1/4 - 20 x 5/8 螺钉和四个 1/4 - 20 螺母固定住轴托架。用飞利浦螺丝刀旋紧
每个螺钉以确保牢固。请参见下面的图 2。
详细视图 图 2
m
k
轴装配体
d
