PYCCKO
Шаг 13. Установка колонки центрального канала на VMCC1
Передвигайте крепежные скобы (e) пока крепежные скобы колонки (f) не будут выровнены с резьбовыми вставками
в задней части колонки. Выберите подходящие для колонки центрального канала винты, ввинчивая вручную винты
M4 x 10 (h), M5 x 10 (i) или 1/4 - 20 x 3/8 (j) в резьбовые вставки в задней части колонки. Выбрав подходящий винт,
вставьте его через каждую крепежную скобу колонки и ввинтите его в колонку центрального канала. Затяните все
винты с помощью крестообразной отвертки. См. рисунок 13 ниже.
Теперь можно отрегулировать положение колонки относительно телевизора, перемещая ее влево или вправо. Определив
положение, затяните установленные на шаге 6 винты 1/4 - 20 x 5/8 (k) до упора в нижнюю часть опорной планки.
Для регулировки вертикального положения колонки, ослабьте винты 1/4 - 20 x 3/8 в верхних и нижних удлинителях и
установите колонку центрального канала в нужное положение.
См. шаг 5 для регулировки глубины колонки.

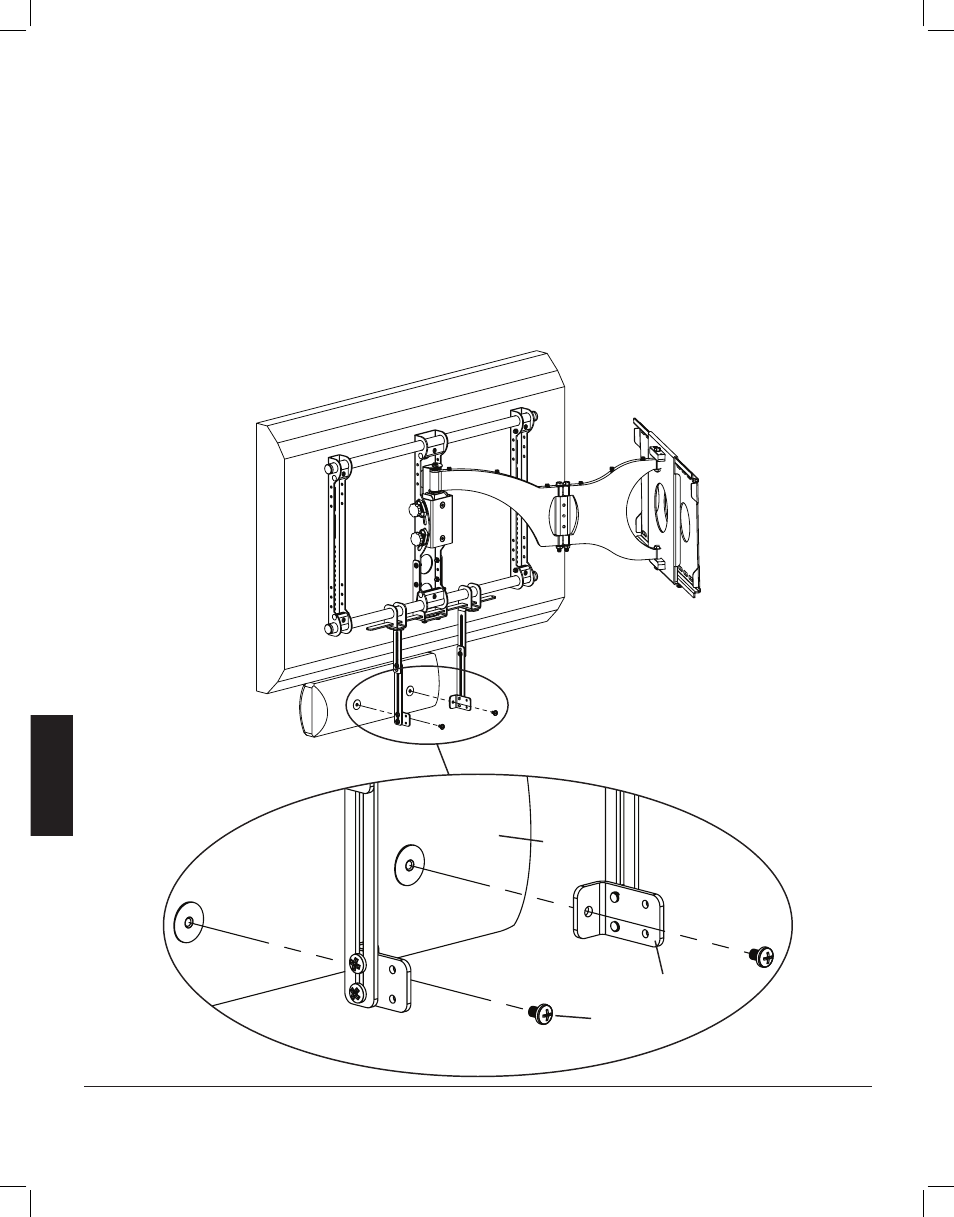

Рисунок 13
колонка
f
j
