FRANÇAIS
Pour obtenir de l’information sur l’assemblage des modèles VMSA, VMAA, VMAA18 et VMAA26, reportez-vous aux étapes
1 à 6. Pour obtenir de l’information sur l’assemblage des modèles VMDD et VMDD26, reportez-vous aux étapes 7 à 12.

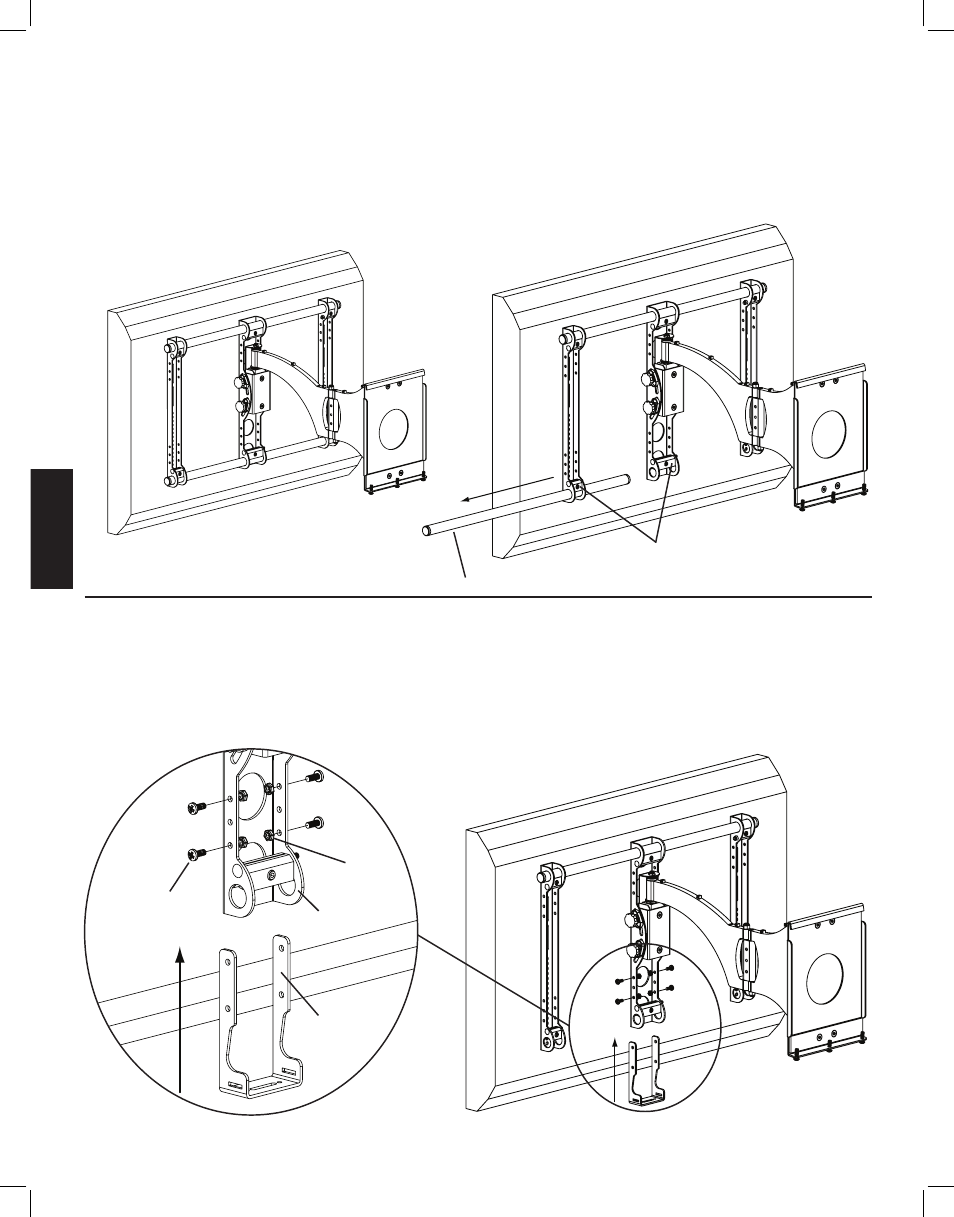

Étape 1 : Retrait du montant de la plaque murale et du tube transversal au bas du montant.
Retirez le montant de la plaque murale. Desserrez les vis Allen dans les trois étaux inférieurs et retirez le tube transversal inférieur du
montant. Reportez-vous aux schémas 1a et 1b ci-dessous.
Schéma 1a Schéma 1b
étaux
tube transversal
Étape 2 : Ajout des supports d’axe
Positionnez le support d’axe (d) de sorte qu’il coiffe l’assemblage de l’axe sur le montant. Insérez un boulon 1/4 - 20 x 5/8 (k) qui
traversera le support d’axe et l’assemblage de l’axe pour se loger dans un écrou 1/4 - 20 (m). Répétez la procédure jusqu’à ce que
le support d’axe soit bien fixé au montant par quatre boulons 1/4 - 20 x 5/8 et quatre écrous 1/4 - 20. Serrez chaque boulon avec un
tournevis cruciforme jusqu’à ce que l’assemblage soit solide. Reportez-vous au schéma 2 ci-dessous.
Vue détaillée Schéma 2
m
k
assemblage de l’axe
d
