FRANÇAIS
Instructions d’assemblage des montants muraux VMDD et VMDD26 pour téléviseurs à écran plat.

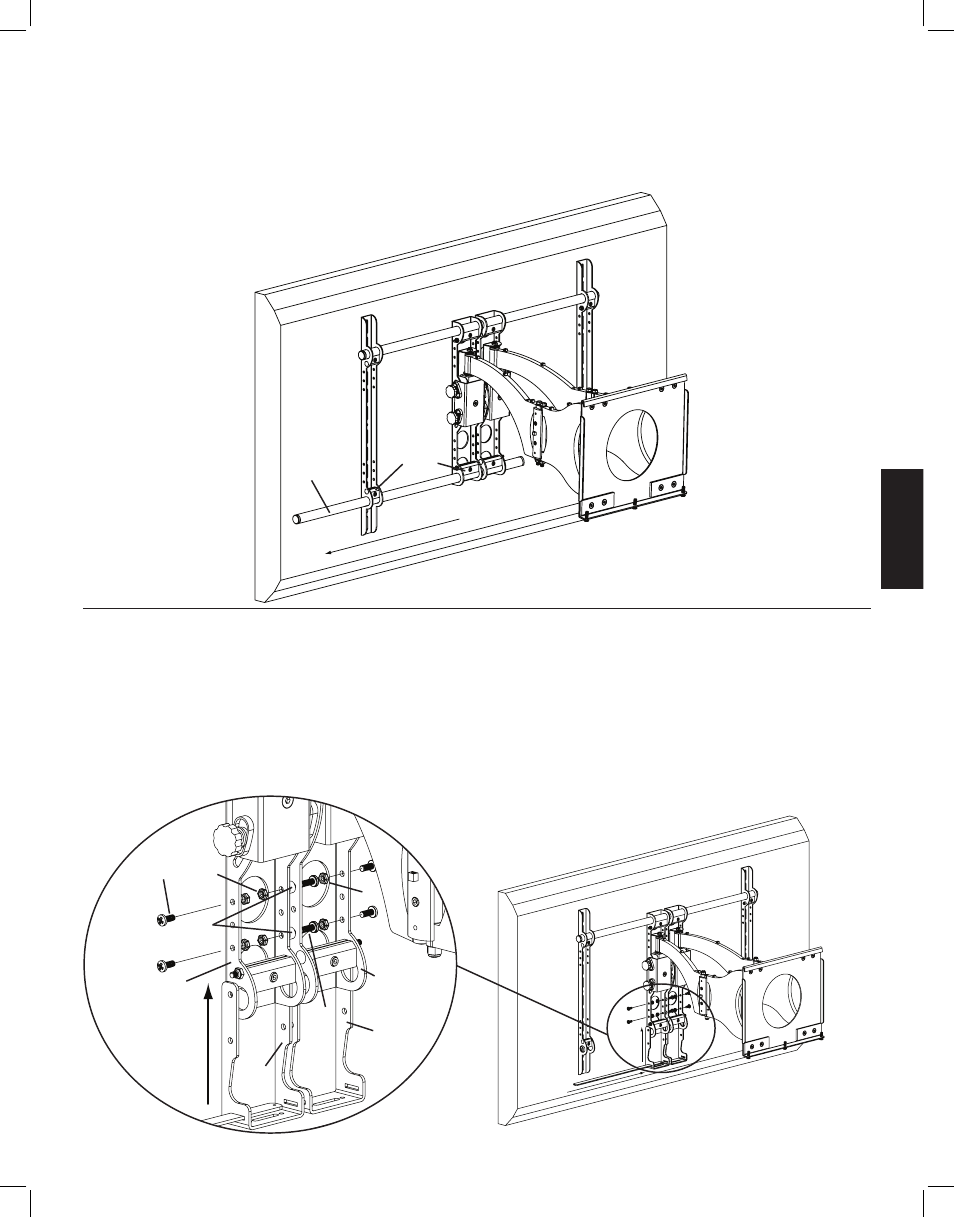

Étape 7 : Retrait du montant de la plaque murale et du tube transversal inférieur du montant.
Retirez le montant de la plaque murale. Desserrez les vis Allen des quatre étaux inférieurs et retirez le tube transversal inférieur du
montant. Reportez-vous au schéma 7 ci-dessous.
Schéma 7
assemblages
tube des étaux
transversal
Étape 8 : Ajout des supports d’axe
Si les inserts filetés sur le haut-parleur sont espacés de 3,8 cm à 14,5 cm, vous N’AVEZ PAS BESOIN de la barre
de soutien (g) pour l’installation.
Positionnez le support d’axe (d) de sorte qu’il s’adapte bien à l’assemblage de l’axe sur le montant. Insérez un boulon 1/4 - 20 x 5/8 (k)
qui traversera le côté extérieur du support d’axe et l’assemblage de l’axe pour se loger dans un écrou 1/4 - 20 (m). Insérez un boulon
de 1/4 - 20 x 1,5 (n) en passant par la face intérieure du support de l’axe, et posez une entretoise (l) sur la face interne du support d’axe
adjacent. Enfilez ce boulon dans un écrou 1/4 20. Glissez la barre de soutien à travers les deux fentes dans chaque support d’axe jusqu’à
ce qu’elle soit centrée par rapport au montant mural. Reportez-vous au schéma 8 ci-dessous.
Vue détaillée
Schéma 8
k m
m
l
assemblage assemblage
de l’axe de l’axe
n
d
d
