Paso 11: Adición de los dispositivos de sujeción de los altavoces al montaje - Barra soporte no instalada
Enrosque un perno 1/4 - 20 x 3/8 (j) a través de cada extensión superior (a,b) y de la ranura del soporte del eje (d), y en una tuerca
1/4 - 20 (m). Apriételo para asegurar la extensión superior. Vea el diagrama 11 más abajo.
Nota: En los altavoces con insertos roscados espaciados entre 9,5 cm y 14,5 cm, las pestañas de los soportes del altavoz deben mirar
hacia lados opuestos. Si los insertos roscados de los altavoces están espaciados entre 3,8 cm y 9,5 cm, las pestañas de los soportes del
altavoz deben estar enfrentadas entre sí. En el ejemplo que se muestra a continuación, los soportes del altavoz están configurados para
que haya un espaciado entre insertos roscados de 9,5 cm a 14,5 cm.

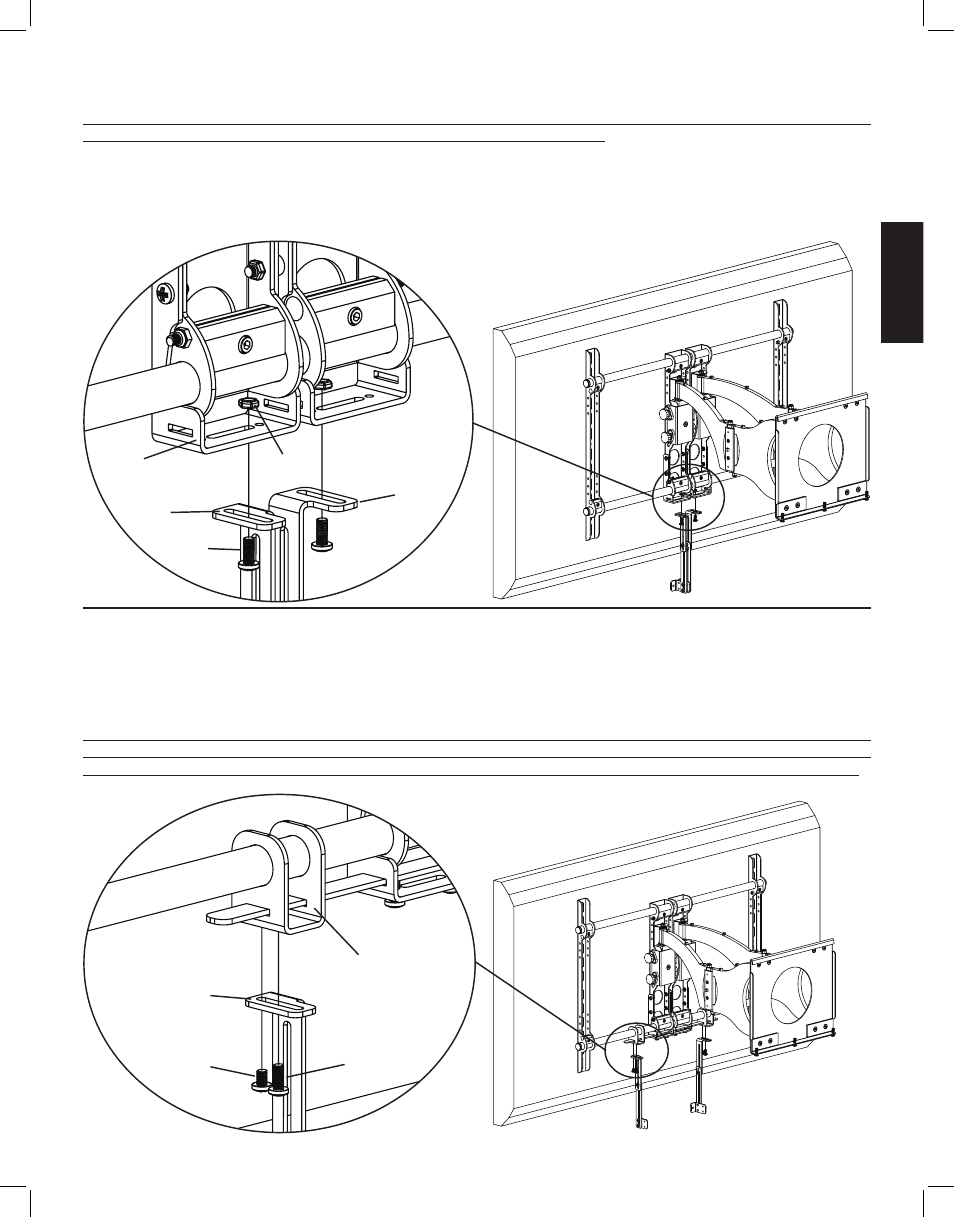

Vista detallada Diagrama 11
d m
a
b
j
Paso 12: Adición de los dispositivos de sujeción de los altavoces al montaje - Barra soporte instalada
Enrosque un perno 1/4 - 20 x 3/8 (j) a través de cada una de las extensiones superiores (a,b) y en el soporte de la barra (e). Apriételo
para asegurar la extensión superior al soporte de la barra. Enrosque un perno 1/4 - 20 x 5/8 (k) a través de cada una de las extensiones
superiores. No apriete todavía los pernos 1/4 - 20 x 5/8 por completo; lo hará después de acoplar el altavoz, de modo que alcancen el
nivel más bajo en la barra soporte. Vea el diagrama 12 más abajo.
Nota: En los altavoces con insertos roscados espaciados entre 14,5 cm y 39,4 cm, las pestañas de los soportes del altavoz deben estar enfrentadas
entre sí. Si los insertos roscados de los altavoces están espaciados más de 39,4 cm, las pestañas de los soportes del altavoz deben estar mirar hacia
lados opuestos. En el ejemplo que se muestra a continuación, los soportes del altavoz están configurados para un rango de 14,5 cm a 39,4 cm.
Vista detallada Diagrama 12
e
a,b
j k
