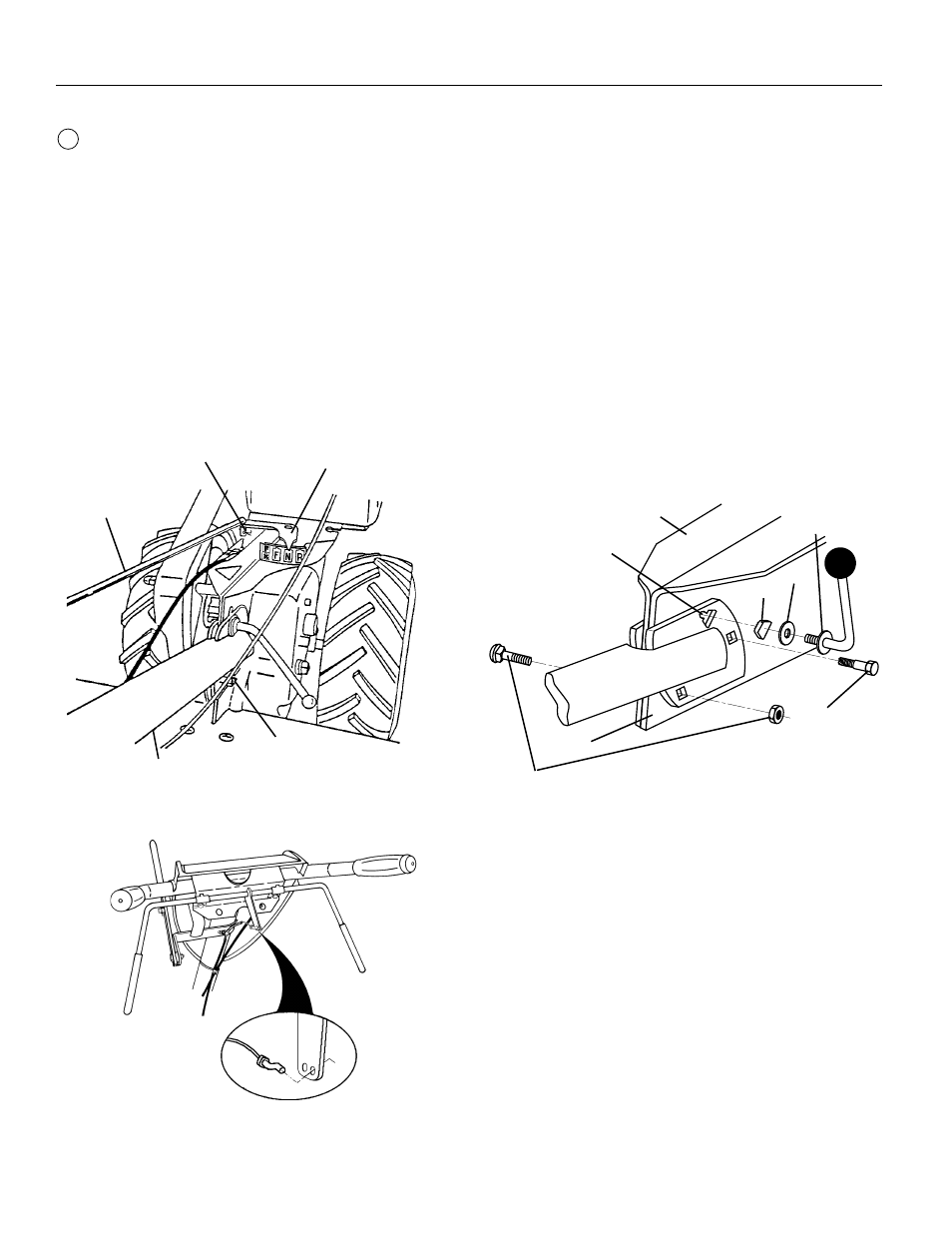

Figure 3
figure 4
Inserto
1. Asta del cambio
2. Graffa a U
3. Selettore di marcia
4. Manubrio
5. Dado e bullone di fermo
6. Base del manubrio
7. Fessura
8. Scatola
9. Fermo del manubrio
10. Rondella
11. Leva del fermo
12. Bullone snodato
Montaggio dell'asta del cambio
a. Inserire l’estremità dell’asta del cambio nel foro
dell’indicatore della leva del cambio.
b. Inserire il fermaglioi ad U attraverso il foro dell’asta del
cambio per fissare.
Collegamento del cavo della frizione
Collegare il cavo della frizione alla staffa della barra di
controllo, come mostrato (fig. 4).
Pressione dei pneumatici
Ridurre la pressione a 1,4 bar (Le gomme sono a maggior
pressione per motivi di transporto). Se le ruote non hanno la
stessa pressione, il motocoltivatore tire da una parte.
