Anschluß der Schaltstange
a. Das Ende der Schaltstange in das Loch der
Schalthebelanzeige einsetzen.
b. Den Haarnadelsplint durch das Loch in der Schaltstange
führen, um diese zu sichern.
Anschluss des kupplungskabels
Das Kupplungskabel an den Bedienungshalter anschliessen
(wie abgebildet, Bild 4).
Reifendruck
Reifenluftdruck auf ca. 1,4 bar absenken (Die Reifen werden
für Transportzwecke auf übermäßig hohen Druck
aufgepumpt). Wenn die Reifendrücke nicht gleichmäßig
sind, zieht die Bodenfräse nach einer Seite.
3
2
1
4
6

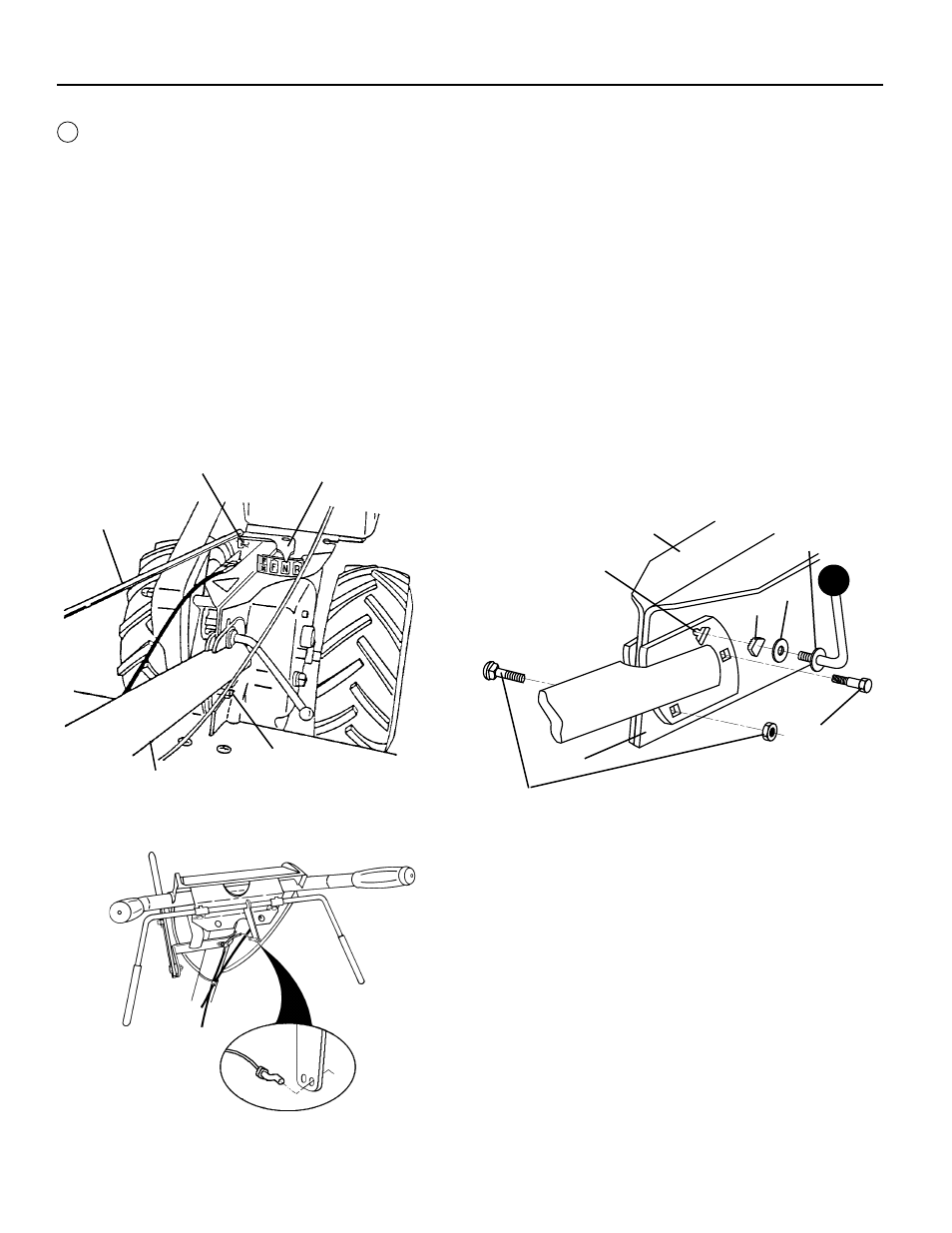

Abb 3
Abb 4
Ausschnitt
1. Schaltstange
2. Haarnadelklemme
3. Schalthebelanzeiger
4. Handgriffmontagesatz
5. Wagenbolzen und Kontermutter
6. Handgriffplatte
7. Schlitz
8. Getriebegehäuse
9. Handgriffsperre
10. Unterlegscheibe
11. Handgriffsperrenhebel
12. Gelenkbolzen
2 2 2 2 2
10
9
8
7
6
11
12
5
