17
2 2 2 2 2
1
2

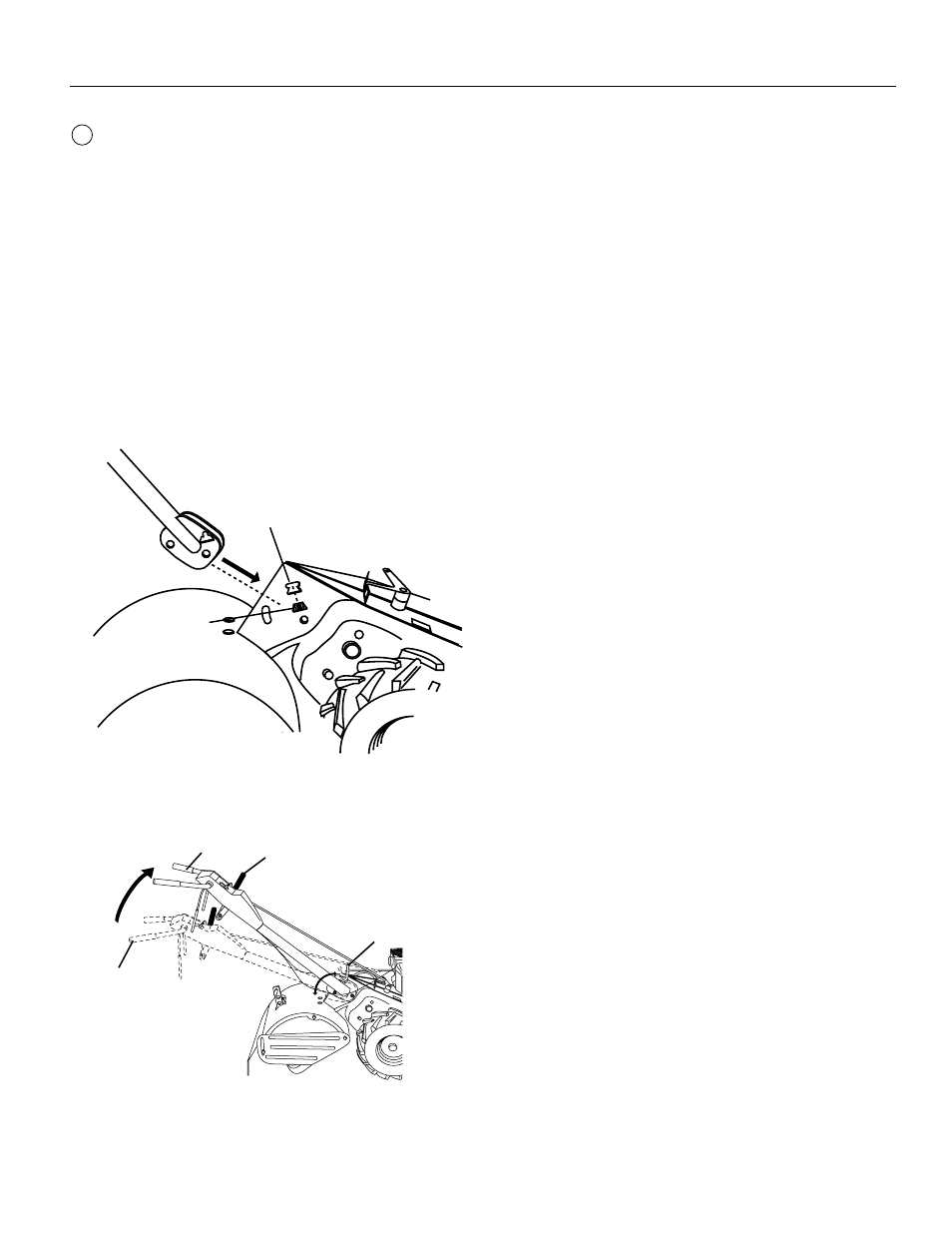

Figure 1
Figure 2
1. Tacca
2. Fermo del manubrio
3. Manubrio (posizione superiore)
4. Leva del cambio
5. Manubrio (posizione inferiore)
6. Leva di fermo del manubrio.
Montaggio del manubrio
a. Montare uno dei fermi (con i denti rivolti verso l'esterno)
nella tacca (fig. 1). Ingrassare il lato sottile del fermo, per
tenerlo fermo a posto fino a quando il manubrio non è
alloggiato nella sua posizione definitiva.
b. Afferrare il manubrio, sollevando la base nella posizione
"up" come da figura 2. Assicurarsi che il fermo rimanga
a posto nella tacca. Non scchiacciare o tirare i cavi.
c. Ruotare il manubrio verso il basso. Infilare prima il
bullone posteriore (fig. 3 inserto), con la testa sul lato
Sinistro. Inserire il bullone snodato anteriore. Del
motocoltivatore. Abbassare il manubrio. Stringere il
bullone in modo che il manubrio si muova con una certa
resistenza.
d. Montare il seondo fermo del manubrio (con i denti rivolti
verso l'interno) nella scanalatura alla base del manubrio
(fig. 3 inserto).
e. Infilare larondella sull'estremità filetatta della leva del
fermo del manubrio.
f. Infilare la leva del fermo del manubrio attraverso la base
del manubrio e la scatola degli ingranaggi (fig. 3 inserto).
g. Con il manubrio nella posizione inferiore, stringere
accuratamente i fermi girando le leve in senso orario.
I
3
4
5
6
