9 595-5497-12
Modèle SL-5311
Lampe á détecteur
de mouvement
professionnelle

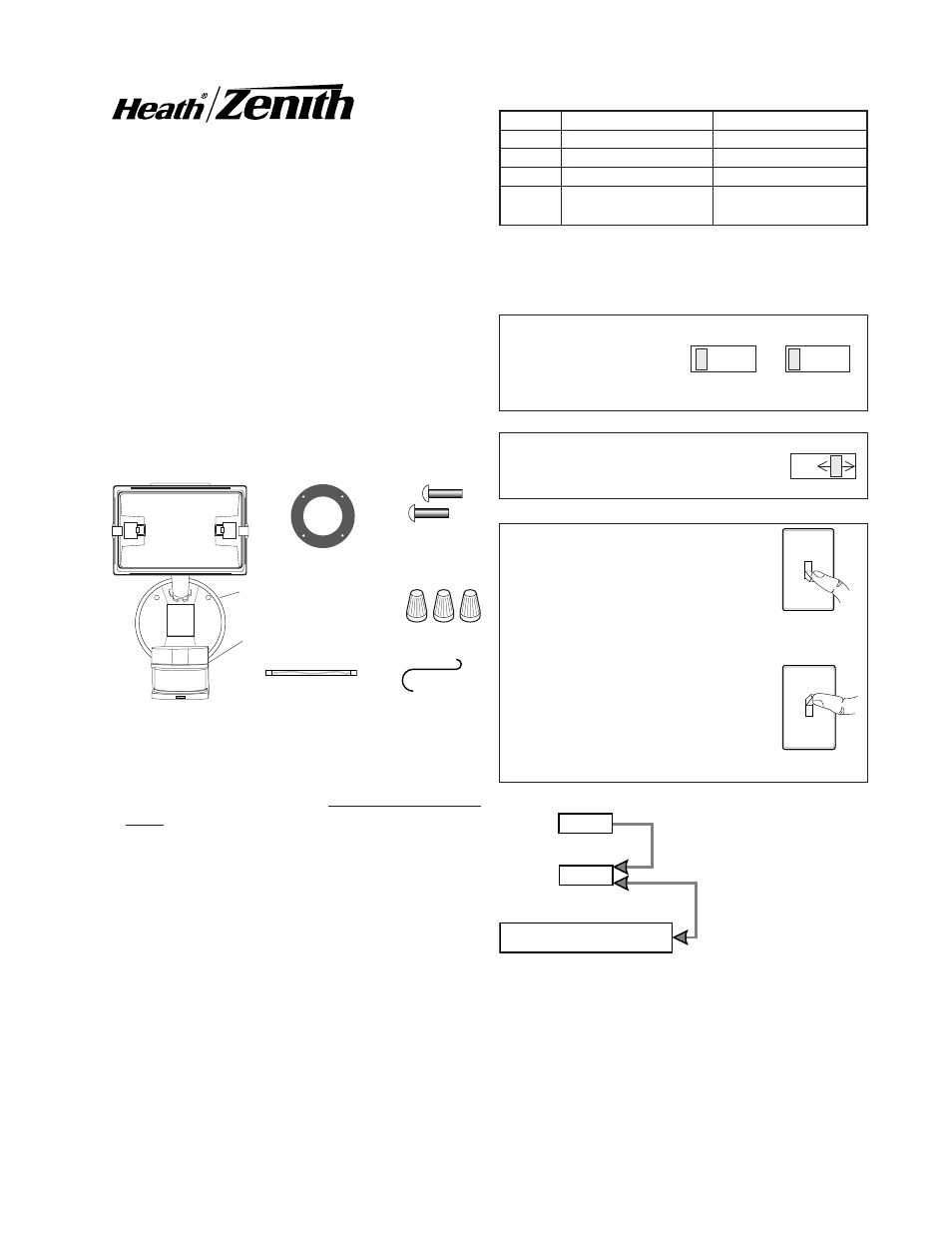

Cet emballage comprend:
Ampoule quartz-
halogène
Plaque
de garde
Détecteur
Commande
d’éclairage
3 serre-fils
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Minuterie de D
ual
B
rite
® .
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu’un mouvement a été détecté (jour
ou nuit).
Exigences
• La commande d’éclairage nécessite 120 V c.a.
• Le luminaire est conçu pour montage mural seule-
ment.
• Si vous désirez utiliser la priorité manuelle, la com-
mande doit être raccordée à un interrupteur.
• Certains codes exigent que l’installation soit faite
par un électricien reconnu.
• Ce produit doit être utilisé avec la garniture incluse
et avec une boîte de jonction destinée aux endroits
mouillés.
• La plaque arrière comporte des débouchures pour
que le détecteur puisse être monté sur la plupart des
boîtes de jonction.
• Dans certains cas, il pourrait falloir utiliser une pla-
que/adaptateur universelle. Les adaptateurs sont
vendus dans les centres de rénovation et magasins
de fournitures électriques.
6 vis incluses
(3 formats)
garniture de
joint
Crochet en S
ESSAI
* Revient au mode automatique au lever du soleil.
FONCTIONNEMENT
AUTOMATIQUE
PRIORITÉ MANUELLE
hors circuit pen-
dant 1 seconde,
puis ...
... à nouveau en
circuit
Placer l’interrupteur ON-
TIME à 1, 5 ou 20 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
Minuterie D
ual
B
rite
®
La lumière s’allume à mi-intensité pour le temps choisi
après le crépuscule (Off (hors circuit)) 3h, 6h, jusqu’à
l’aurore). Si un mouvement est détecté, la lumière s’allume
à pleine intensité pour le temps (ON-TIME) choisi (1,5 ou
20 minutes), puis revient en mode faible intensité.
Placer l’interrupteur de
temps en dircuit (ON-
TIME) à la base du capteur
à TEST et l’interrupteur
D
ual
B
rite
® à OFF.
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.
Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 20.
PRIORITÉ MANUELLE
AUTO
TEST
© 2007 HeathCo LLC 595-5497-12 F
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
D
ual
B
rite
®
Dawn
ON-TIME
TEST 1 5 20
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position cor-
respondant à 1, 5 ou 20 minutes.
Résumé du mode de commutation
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 20 Min x
Manuel au choix, amanecer* x
Accen-
tuation 3, 6 h jusqu’à l’aurore x
Note: Après mise en circuit, attendre enfiron
1 1 /
2
minute pour que l’étalonnage du circuit soit
complété.
