5 595-5497-12
Detector de Movimiento
y Control de Faro
Halógeno de Cuarzo
Modelo SL-5311
Control de Luz
3 Tuercas para
Alambre
La
bombilla
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
6 Tornillos
(3 dimensiones)
Requisitos
• El control de luz requiere 120 VCA.
• Este aparato está diseñado sólo para montaje en pared.
• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Este producto puede ser usado con lugares mojados.
• La placa trasera tiene discos removibles para poder mon-
tar el detector en casi todas las cajas de empalmes.
• En algunas aplicaciones se puede necesitar una placa
adaptadora. Los adaptadores se pueden comprar
en los Centros Comerciales para el Hogar y en las
Tiendas de Aparatos Eléctricos.
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Temporizador luz de dos niveles, D
ual
B
rite
®
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche). Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 20 minutos
Apague el interruptor por
un segundo y préndalo de
nuevo
ON-TIME
TEST 1 5 20
Para AUTOMATICO:
Resumen de las modalidades del interruptor
Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y D
ual
B
rite
® a
apagado (OFF).
Para PRUEBA:
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
D
ual
B
rite
®
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
LUZ DE DOS NIvELES (D
ual
B
rite
® )
La luz se prende con media brillantez por el tiempo
escogido después del atardecer (apagado, 3 hr., 6
hrs., hasta el amanecer). Si detecta movimiento, la
luz se prende con todo su resplandor por el tiempo de
duración o de ON-TIME (1, 5 ó 20 minutos) y luego
regresa a media luz.
PRUEBA
AUTOM.
MODO
MANUAL
Nota: Cuando lo prenda por primera vez espere 1 1 /
2
minutos hasta que el circuito se calibre.
gancho en S
Empaquetadura
© 2007 HeathCo LLC 595-5497-12 S

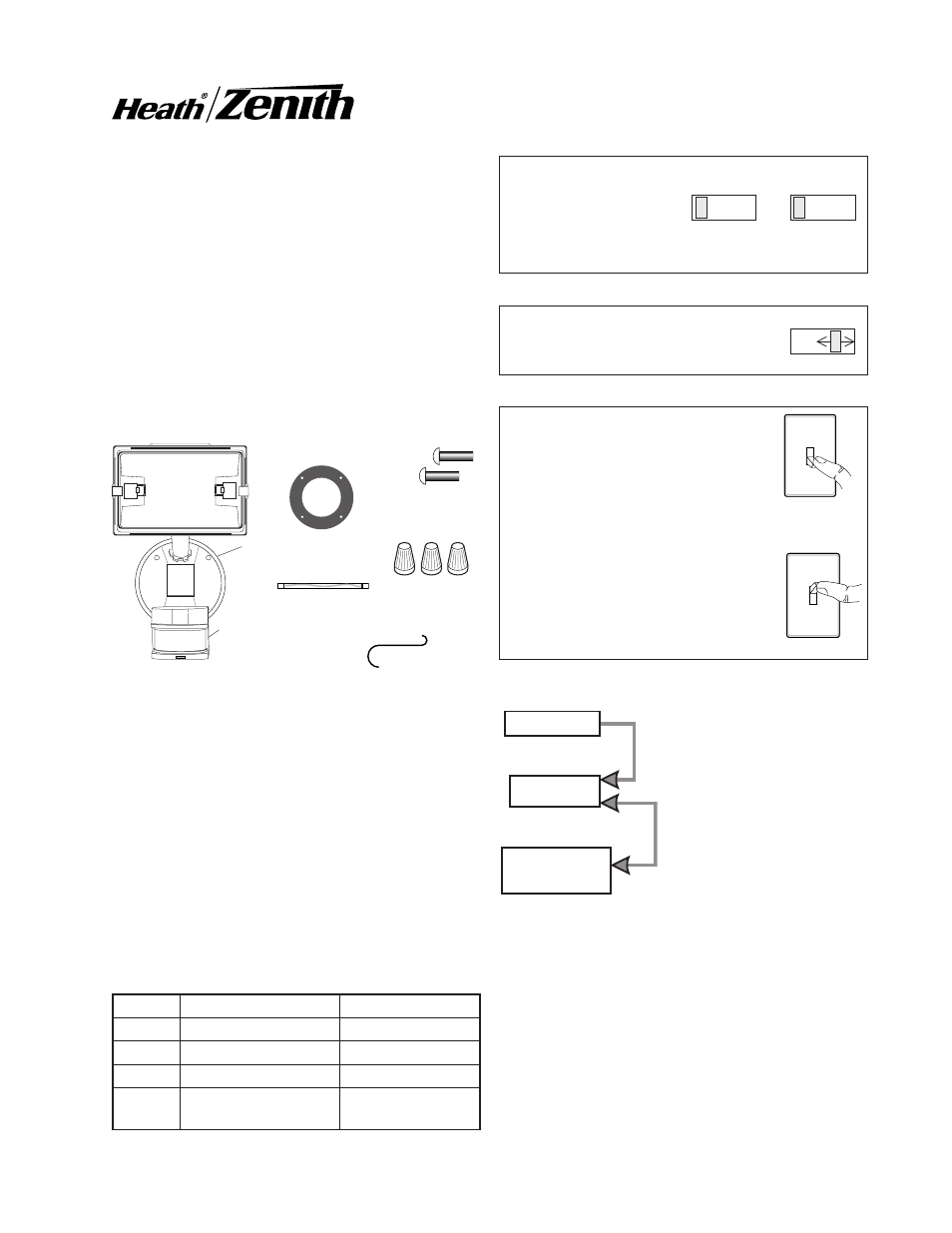

Este paquete tiene:
Ponga el control de tiempo (ON-TIME)
en la posición de 1, 5 ó 20 minutos.
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME)
está en la posición de 1, 5 ó 20
minutos.
Dawn
Detector
Placa
Cubertora
Fase: Tiempo de encendido: Trabaja: día noche
Prueba 5 segundos x x
Autom. 1, 5, 20 minutos x
Manual Hasta el amanecer* x
Adorno 3, 6 hrs, hasta el
amanecer
x
