ensaMblaje: base Y sección Media
ensaMblaje: ManGo

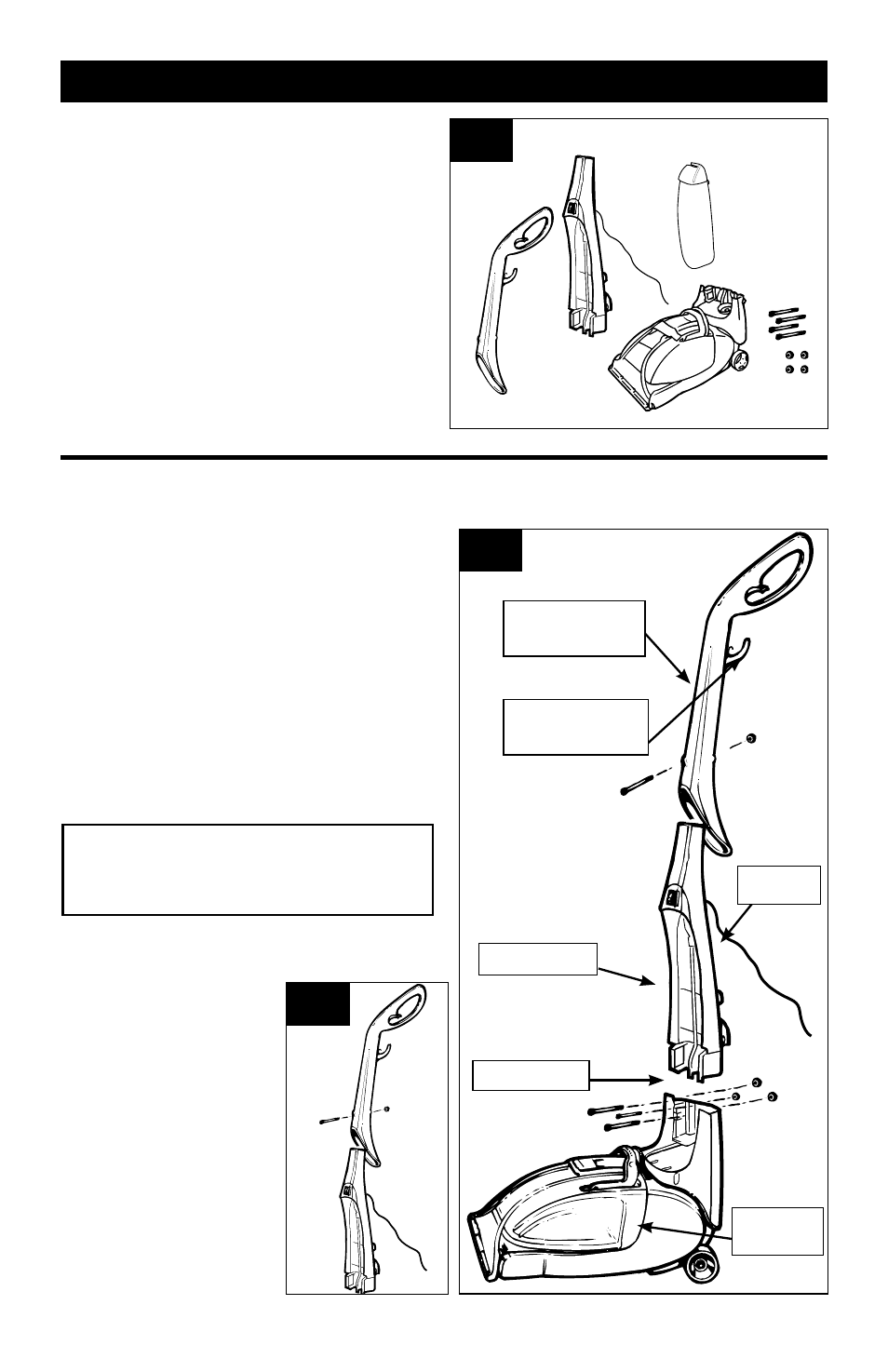

1. VacuuM asseMblY
G
1.1
E
PARTE SUPERIOR
DEL MANGO
GANCHO SUPERIOR
PARA EL CORDÓN
CORDÓN
SECCIÓN MEDIA
LENGÜETAS
Base de la
limpiadora
1.3 Deslice la parte superior
del mango hacia abajo, sobre
la unidad. Coloque la tuerca
dentro de la cavidad que se
encuentra en la parte posterior
de la parte superior del
mango. Mientras sujeta cada
tuerca en su lugar, introduzca
un tornillo por el frente de la
parte superior del mango y
apriételo. Coloque el cordón
por encima del gancho
superior para el cordón y
encájelo en el clip para cordón
que se encuentra en la parte
superior del mango.
1. ensaMblaje de la liMpiadora
A. Mango
B. Base de la limpiadora
C. Sección media
D. Tanque de agua sucia
E. Tanque de solución de agua limpia
F. Tornillos (4)
G. Tuercas (4)
Retire todas las piezas de la caja e identifique
cada artículo que se muestra.
Asegúrese de ubicar todas las piezas antes de
eliminar los materiales de embalaje.
A
B
C
F
Con un destornillador Phillips
1.2 Coloque la base en posición vertical. Empuje la
sección media sobre la base alineando las lengüetas
de la parte posterior de la sección media con los
bolsillos de la parte posterior de la base.
Coloque las tuercas de a una por vez dentro de la
cavidad que se encuentra en la parte posterior de
la parte izquierda, derecha y central de la base.
Mientras sujeta cada tuerca en su lugar, introduzca
un tornillo por el frente de la sección media y
apriételo.
Repita este proceso con las dos (2) tuercas y
tornillos restantes.
contenido de la caja
1.1
1.2
1.3
D
• AVISO •
Asegúrese de que el cordón de alimentación
no quede en el paso para evitar pellizcarlo.
