Boîtier d’aluminium
du luminaire
Ballast
Douille d’ampoule
Igniteur
Support de fi xation du ballast
Rondelle frein
Vis de fi xation du ballast
Couvercle du
ballast
Note : Le réfl ecteur n’est pas illustré, pour éviter la confusion.
Douille
d’ampoule
Ballast
Igniteur
Rouge
Rouge
Rouge
Noir
Noir
Bleu Bleu
Blanc
Blanc
Blanc
Noir
Blanc
Noir
Douille de
la cellule
photo-électrique
Alimentation
120 V c.a.

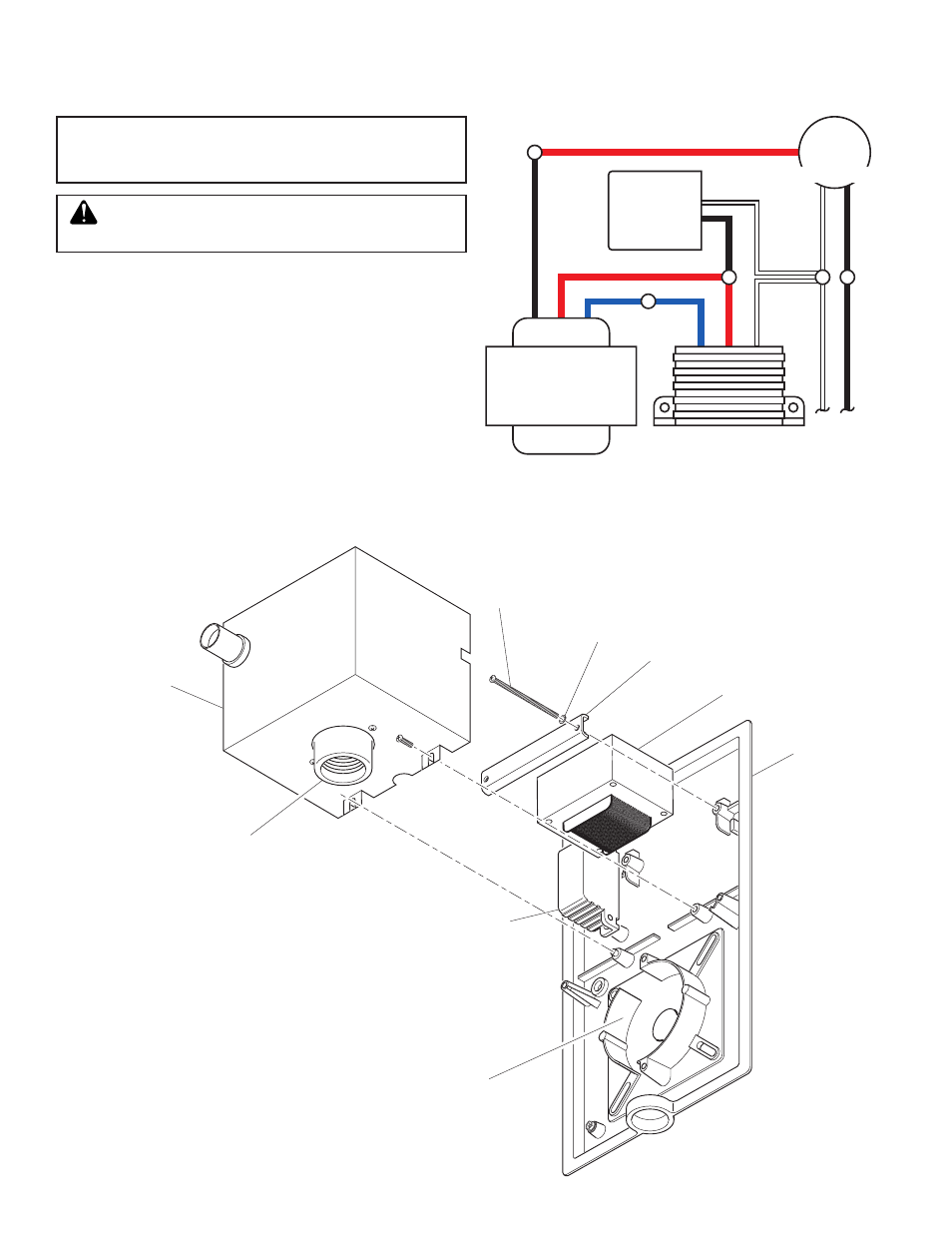

Directives de remplacement du ballast
1. Retirez le couvercle de plastique.
2. Retirez
l’ampoule.
3. Desserrez les deux vis qui retiennent le couvercle du ballast (boîtier
métallique blanc qui contient la douille de l’ampoule).
4. Enlevez le ruban adhésif du faisceau de fi ls en prenant bien soin
de ne pas endommager les fi ls.
5. Étiquetez les fi ls conformément au diagramme de câblage.
6. Enlevez les serre-fi ls et conservez-les pour le raccordement du
ballast de remplacement.
7. Retirez les deux longues vis et le support qui maintiennent le ballast
en place.
8. Mettez le ballast usagé aux rebuts.
9. Connectez le ballast de remplacement en suivant les étapes 1 à 8
dans l’ordre inverse.
Il est possible de remplacer le ballast sans couper de
fi ls. Nous recommandons de recourir aux services d’un
électricien qualifi é.
AVERTISSEMENT : Coupez l'alimentation au dis-
joncteur ou au fusible.
