598-1222-02
1. Escoja un lugar en una pared plana que tenga una madera estructu-
ralmente buena.
2. Afl oje los dos tornillos (A) asegurando la caja del frente hasta que
los tornillos giren con facilidad. Quite la caja del frente.
3. Afl oje el tornillo (B) con dos vueltas. Deslice el refl ector hacia arriba hasta
que los agujeros pasen la cabeza de los tornillos y quite el refl ector.
Para Montaje Directo Sobre la Pared
4. Saque a la fuerza los pedazos de metal en la parte (C) y (D).
5. Ponga la grapa para cables o el conducto fl exible en el agujero (D).
Pase los cables de servicio por este agujero.
6. Monte el aparato con dos tirafondos de 1/4 de pulg. que penetrarán
la madera por lo menos por 3/4 de pulg.
O si lo Monta a una Caja Eléctrica
de 3-1/2 pulg. o de 4 Pulg.
4. Determine qué par de ranuras están en línea con los agujeros de
montaje de su caja, (E) o (F). Saque a la fuerza los pedazos de metal
que están en línea. Saque el pedazo de metal (D).
5. Pase los cables de servicio por el agujero (D).
6. Monte el aparato a la caja con tornillos del tamaño apropiado para
su caja.
Cableado y Ensamble Final
7. Conecte los cables del aparato a los cables de servicio (negro a
negro y blanco a blanco). Asegúrelos con los conectores de cable
que se proveen.
8. Asegure el cable de servicio de conexión a tierra debajo de la cabeza
del tornillo verde de conexión a tierra.
9. Asegúrese que los conectores de cable y los cables estén dentro del
compartimiento circular para cables. Reinstale el refl ector y ajuste
el tornillo (B).
10. Instale SOLAMENTE una bombilla de H.P.S. de 70 vatios tipo
S62 (provista).
11. Reinstale la tapa del frente.
Para probar su funcionamiento durante el día, tape la ventana del
fotocontrol con una cinta negra. Prenda la electricidad. El fotocontrol
tiene un retardo de tiempo (hasta de 2 minutos) antes de responder a
los cambios de luz. La luz necesitará hasta diez minutos para alcanzar
su brillantez total. Quite la cinta del fotocontrol y su unidad funcionará
automáticamente—prendido en la madrugada, apagado al atardecer.
Instrucciones de Instalación
ANTES DE EMPEZAR LA INSTALACIÓN LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES.
NOTA: Todo el cableado debe realizarse de acuerdo con el Código Nacional Eléctrico (Código Eléctrico Canadiense en
Canadá) usando tubería u otro medio aceptable. Contáctese con un electricista califi cado si tiene alguna pregunta
respecto a la adaptabilidad del sistema.

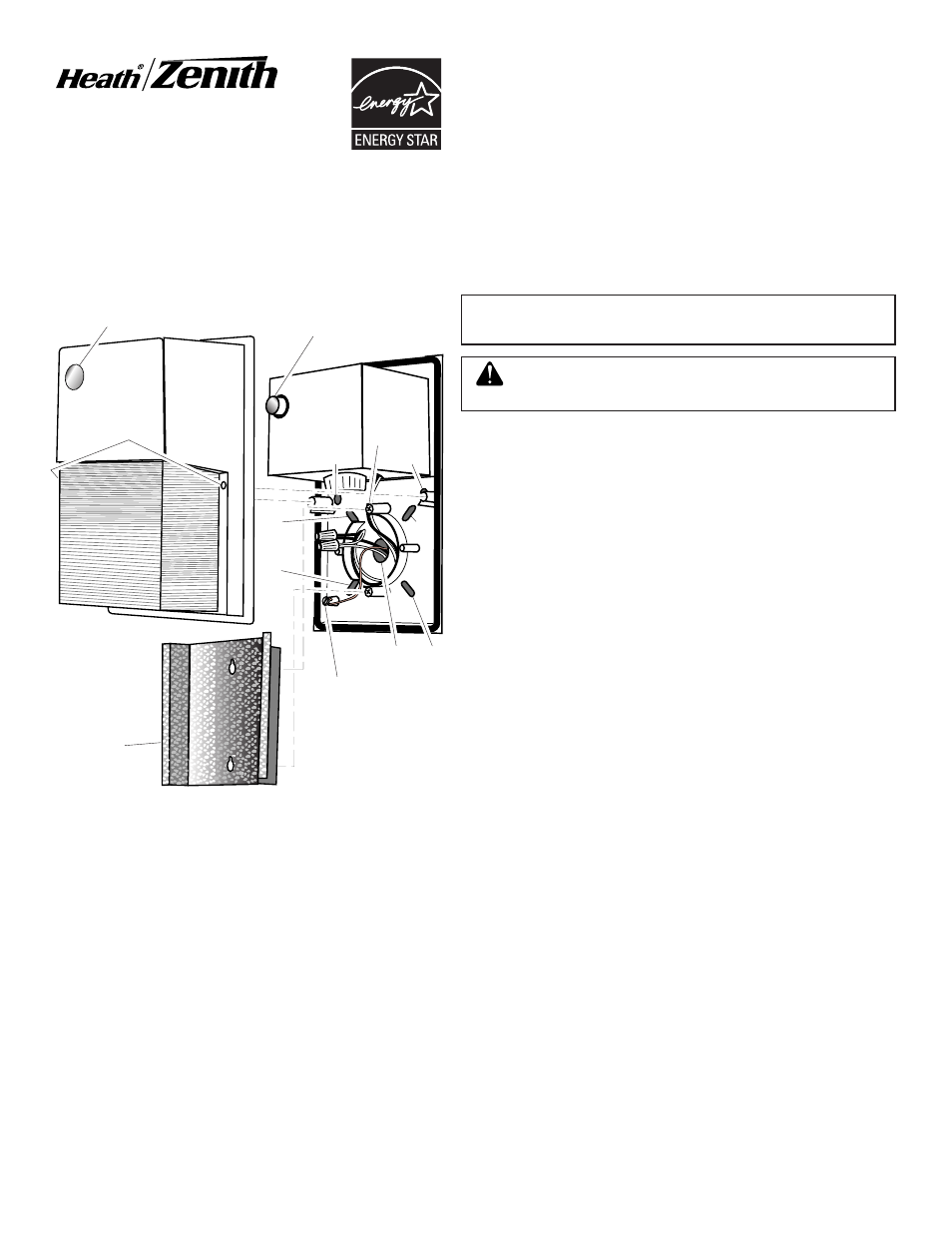

Fotocontrol
Ventana de
Fotocontrol
(A)
Refl ector
(C)
(E)
(F)
(C)
(B)
(E)
(F)
(D)
© 2007 HeathCo LLC 598-1222-02 S
Luz de Pared del Anochecer
a la Madrugada a Alta
Modelo SL-5676
ADVERTENCIA: Apague la energía en el fusible o
cortacircuitos.
Tornillo de
conexión a
tierra
La lámpara en el dispositivo contiene mercurio. Deseche
de acuerdo con las leyes locales, estatales o federales.
