❒ Si vous désirez changer la sensibilité
temporairement, enlevez le luminaire et
faites le réglage nécessaire. Une trop
grande sensibilité peut augmenter les
déclenchements intempestifs.
❒ Réglez, à votre goût, le ON-TIME de fonc-
tionnement du luminaire après détection
du mouvement (1, 5 ou 10 minutes).
❒ Réglez le temps après le crépuscule où
vous voulez que l’éclairage d’accentuation
s’allume.
FICHE TECHNIQUE
Portée .......................... Jusqu’à 9,1 m (varie selon
la température ambiante)
Angle de détection ....... jusqu’à 150°
Charge électrique ........ Jusqu’à 100 W maximum
Tungstène à incandes-
cence.
Capacité du détecteur . Jusqu’à 360 W (3,0 A)
maximum Tungstène à
incandescence.
Courant requis ............ 120 V c.a., 60 Hz.
Modes de
fonctionnement ............ Essai, automatique et
priorité manuelle
Minuterie ...................... 1, 5 ou 10 minutes
D
ual
B
rite
MD .................. 3, 6 heures, crépuscule-
aurore
❒ Marchez dans la zone de couverture
et notez l’endroit où vous êtes lorsque
l’éclairage s’allume. Déplacer la tête du
détecteur vers la gauche, le droit ou le côté
pour modifier la zone de couverture.

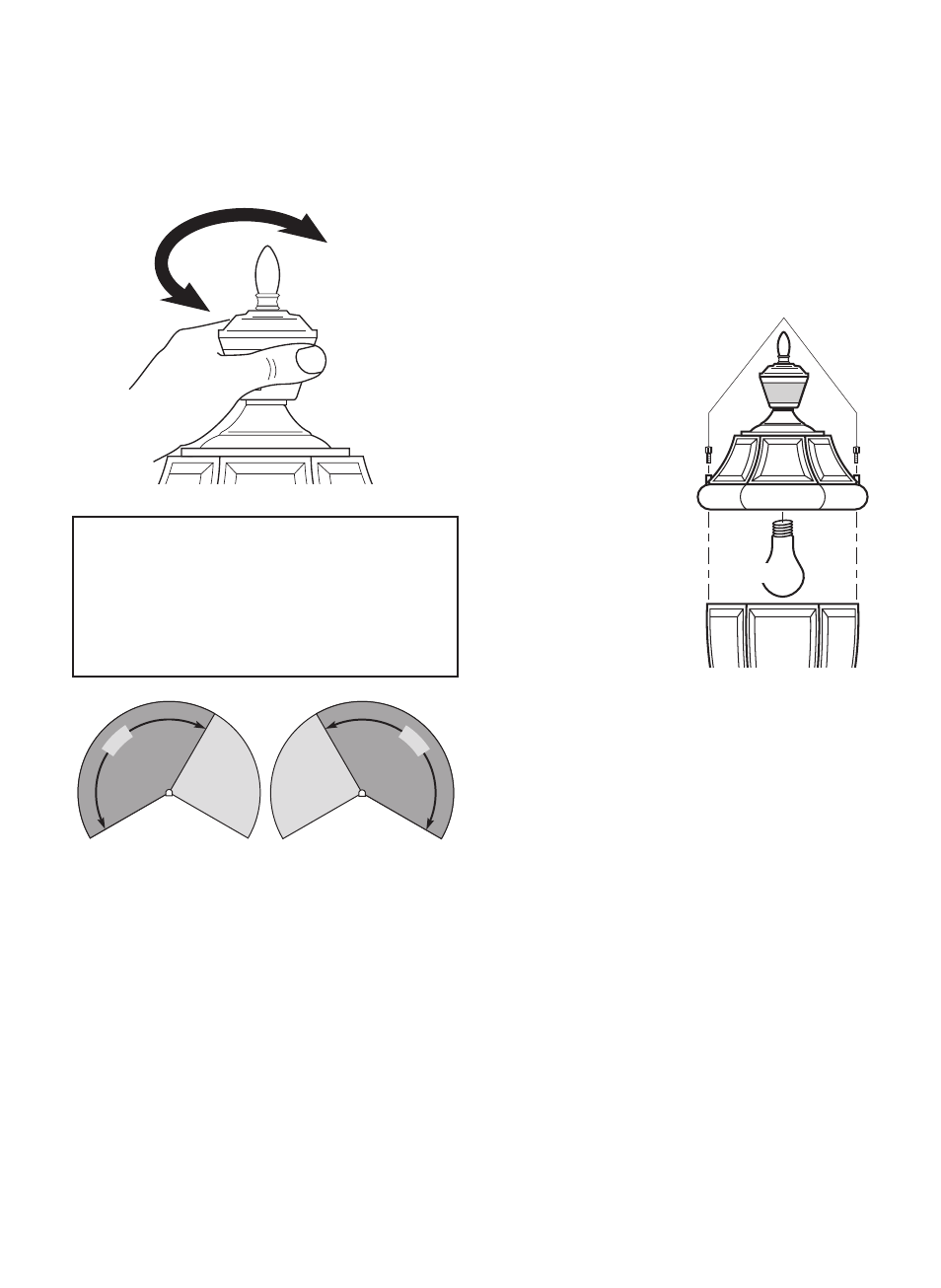

Rotation du capteur pour modifier la
zone de couverture
15
0°
150
°
IMPORTANT : Agrippez le détecteur
comme indiqué seulement et faites-
le tourner d’un seul bloc. Toute autre
méthode pourrait endommager le
détecteur. Ne tentez pas de tourner le
détecteur passé les points d’arrêt.
REMPLACEMENT DE
L'AMPOULE
Si le luminaire possède une ouverture au
bas, insérez l'ampoule par cette ouverture
et vissez-la en place.
Sinon, suivez ces directives pour installer
l'ampoule.
1.
Modèle 4294 seulement - Enlevez le
bras inférieur en
retirant les deux
vis
décoratives
qui fixe ce bras à
la coupole et à la
verrière inférieu-
re.
2. Placez une main
sous le verre de
la lanterne, puis
dévissez les vis
décoratives
qui
fixent le verre à la
partie supérieure
de la lanterne.
3. Remplacez l'am-
poule.
4. Remettez le verre en place et fixe-le au
moyen des vis décoratives.
Vis décoratives
Verre
Ampoule
