7 598-1288-04
Zócalo de
la lámpara
(boquilla)
Estabilizador
Encendedor
Rojo
Rojo
Rojo
Negro
Negro
Azul Azul
Blanco
Blanco
Blanco Negro
Blanco Negro
Zócalo
de la
fotocélula
Entrada de
120 V c.a.

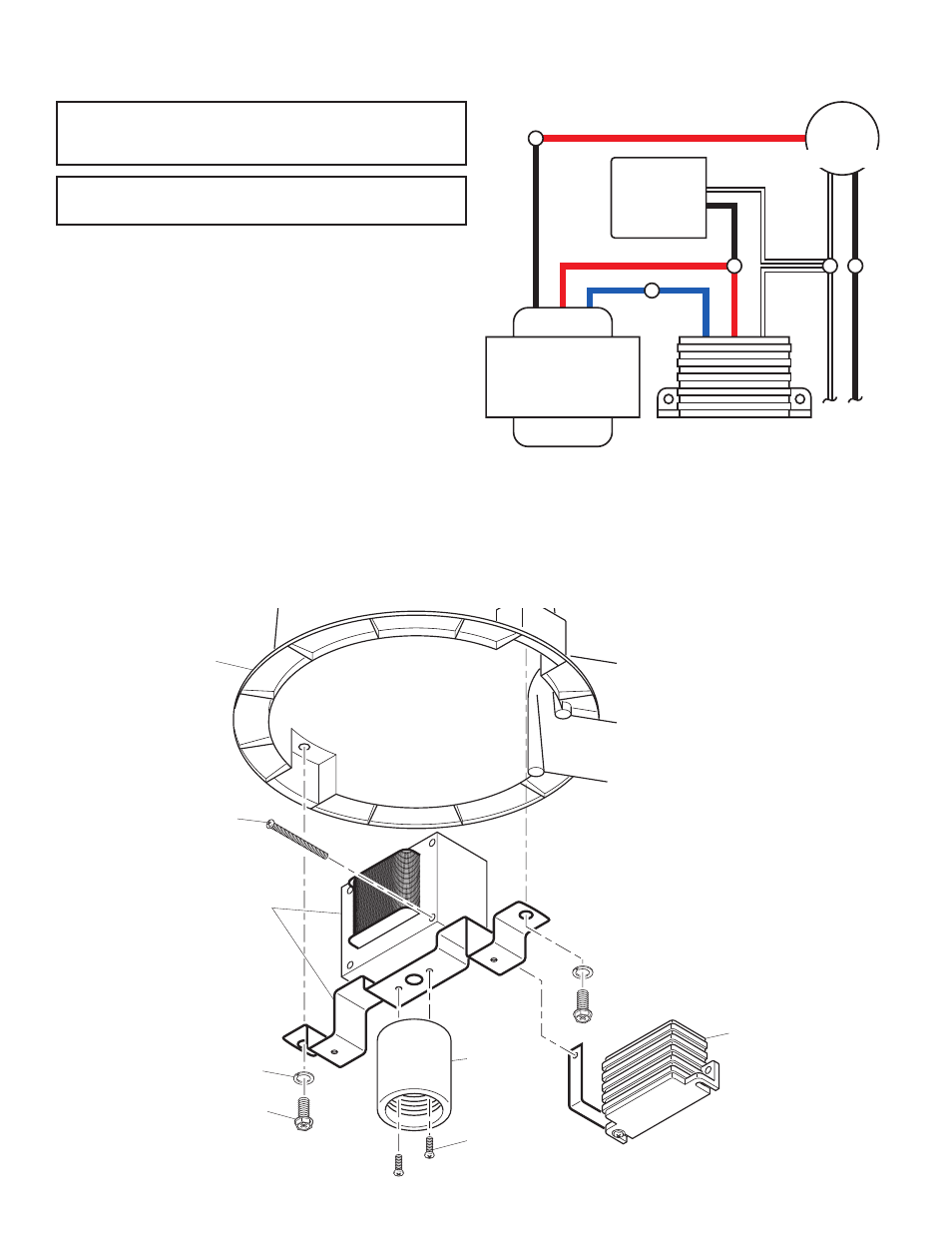

Instrucciones para el cambio del conjunto estabilizador
1. Retire la bombilla.
2. Afloje los dos tornillos que sostienen el reflector plástico/alu-
minio y retire el reflector.
3. Retire los dos tornillos que conectan el conjunto estabilizador
a la caja de aluminio.
4. Retire la cinta del paquete de cables. Tenga cuidado de no dañar
los cables.
5. Marque los cables según el esquema eléctrico.
6. Retire de los conductores los conectores de alambre. Guarde
estos conectores para usarlos con el conjunto estabilizador de
reemplazo.
7. Retire el tornillo que sostiene al encendedor al conjunto estabili-
zador.
8. Retire los dos tornillos que sostienen el zócalo de la lámpara al
conjunto estabilizador.
9. Deseche el conjunto estabilizador usado.
10. Conecte el conjunto estabilizador de reemplazo siguiendo los
pasos del 1 al 8 en orden inverso.
el conjunto estabilizador puede cambiarse sin nece-
sidad de cortar ningún alambre. Se recomienda que
lo haga un electricista calificado.
PrecaucIón: asegúrese que la energía esté desco-
nectada antes de iniciar la instalación.
Caja de
aluminio
Tornillo de sujeción del
encendedor
Conjunto estabilizador
Arandela de presión
Zócalo de la
lámpara
Tornillo de sujeción
del zócalo de la
lámpara
Encendedor
Tornillo de sujeción
del estabilizador
