5 598-1288-04
Lámpara de Seguridad de Sodio de
alta Presión (H.P.S.) del crepúsculo
al amanecer de 100 Vatios
Conjunto de la pantalla
traslúcida/reflector
Brazo de montaje
Tirafondo
(4)
Rodela plana (10)
Abrazadera
de montaje
Fotocontrol
Tornillo
de a
tierra
Calafateo de
siliconea
los dos pernos de la lámina de montaje.
10. Conecte los conductores del artefacto a los conductores de ali-
mentación usando los conectores de alambre provistos (negro
con negro y blanco con blanco). Empuje las conexiones tan
adentro del brazo recto como sea posible.
11. Este artefacto debe estar puesto a tierra. Conecte el servicio de a
tierra debajo de la cabeza del tornillo verde de a tierra y asegure
la lámina de montaje.
12. Instale el conjunto de la pantalla translúcida/reflector con los
dos tornillos y arandelas provistos.
13. Enrosque la lámpara de sodio de alta presión tipo S54 de 100
vatios que se provee.
14. Afloje por dos vueltas el tornillo que está en el centro del enchufe
del foto-control. Gire el enchufe de manera que la flecha apunte
hacia el norte.
Nota: Existe un paro para evitar que el enchufe
gire por completo. Si tiene dificulta cuando trata de girar el
enchufe, trate de girarlo en la otra dirección. Ajuste de nuevo
el tornillo del centro del enchufe.
15. Alinee el foto-control (se enchufará tan solo de una forma).
Enchúfelo y gírelo en sentido horario hasta que se pare.
Para probar el funcionamiento durante la luz diurna, cubra el foto-
control con una caja pequeña o un trapo. Conecte la alimentación.
La lámpara debe encenderse y alcanzar su brillo máximo en diez
minutos. Retire la caja o el trapo para exponer el fotocontrol a la
luz diurna. La lámpara debería apagarse en dos minutos. Con el
fotocontrol descubierto, la lámpara operará automáticamente- en-
cendiéndose en el crepúsculo y apagándose al amanecer.
1. Seleccione una ubicación en una pared plana con una madera
estructuralmente firme y entre 3 a 7 m (10 a 25 pies) del suelo.
La madera debería ser de al menos 25 mm (1 pulgada) de grueso
para que pueda fijar el artefacto con firmeza.
2. Deslice la sección curva del brazo de montaje dentro de la abrazadera
de montaje. Ajuste por igual los pernos de la abrazadera de montaje.
3. Usando el brazo de montaje y la abrazadera como guías, marque
cuatro orificios de montaje. Sugerimos taladrar unos orificios
guías de 4.8 mm (3/16 pulg.) para los tirafondos.
4. Monte el brazo y la abrazadera usando los cuatro tirafondos y
las arandelas con las que viene.
5. Coloque un anillo de siliconea alrededor del brazo de montaje
(vea la ilustración). Deslice la sección recta del brazo de montaje
en la sección curva alineando los agujeros pretaladrados.
6. Asegure las dos secciones con los dos pernos, tuercas y cuatro
arandelas que se proveen. Ponga calafateo de siliconea sobre
los pernos y arandelas para evitar que entre el agua.
7. Pase el cable exterior o la tubería flexible a través del brazo de
montaje.
8. Conecte en forma floja la lámina de montaje al aparato usando
los dos pernos provistos.
9. Deslice el aparato dentro del brazo de montaje hasta que el apa-
rato se pare. Asegure el aparato al brazo de montaje ajustando
© 2008 HeathCo LLC 598-1288-04 S
articulo modelo
247591 UT-5666-AL
¿Preguntas o problemas? Antes de devolver el producto al mino-
rista, llame a nuestro departamento de servicio técnico al 1-800-858-
8501 (sólo se habla inglés), de 7:30 am a 4:30 pm, Hora Estándar
del Centro, de Lunes a Viernes.
InStruccIoneS Para InStaLacIón
con Brazo De DoS PIezaS
Tiempo estimado de instalación: 60 minutos
Artículos que se necesitan para la instalación (no incluidos):
• Tornillos Phillips y de cabeza plana
• Zócalos de 13mm, 10mm y 8mm
• Broca de 3/16 pulgada • Taladro
• Alicates
• Desforrador/cortador de alambre
• Lentes de seguridad • Calafateo de silicona
• Escalera • Caja pequeña o trapo
Lea toDaS LaS InDIcacIoneS con cuIDaDo
anteS De comenzar La InStaLacIón.
nota: Todo el cableado debe estar hecho de acuerdo al Código
Eléctrico Nacional (Código Eléctrico Canadiense en Ca-
nadá) por medio de conductos o de otro medio aceptable.
Comuníquese con un electricista profesional si tiene pre-
guntas relacionadas con la aptitud del sistema.
aDVertencIa: Desconecte la energía en el cort-
acircuito.

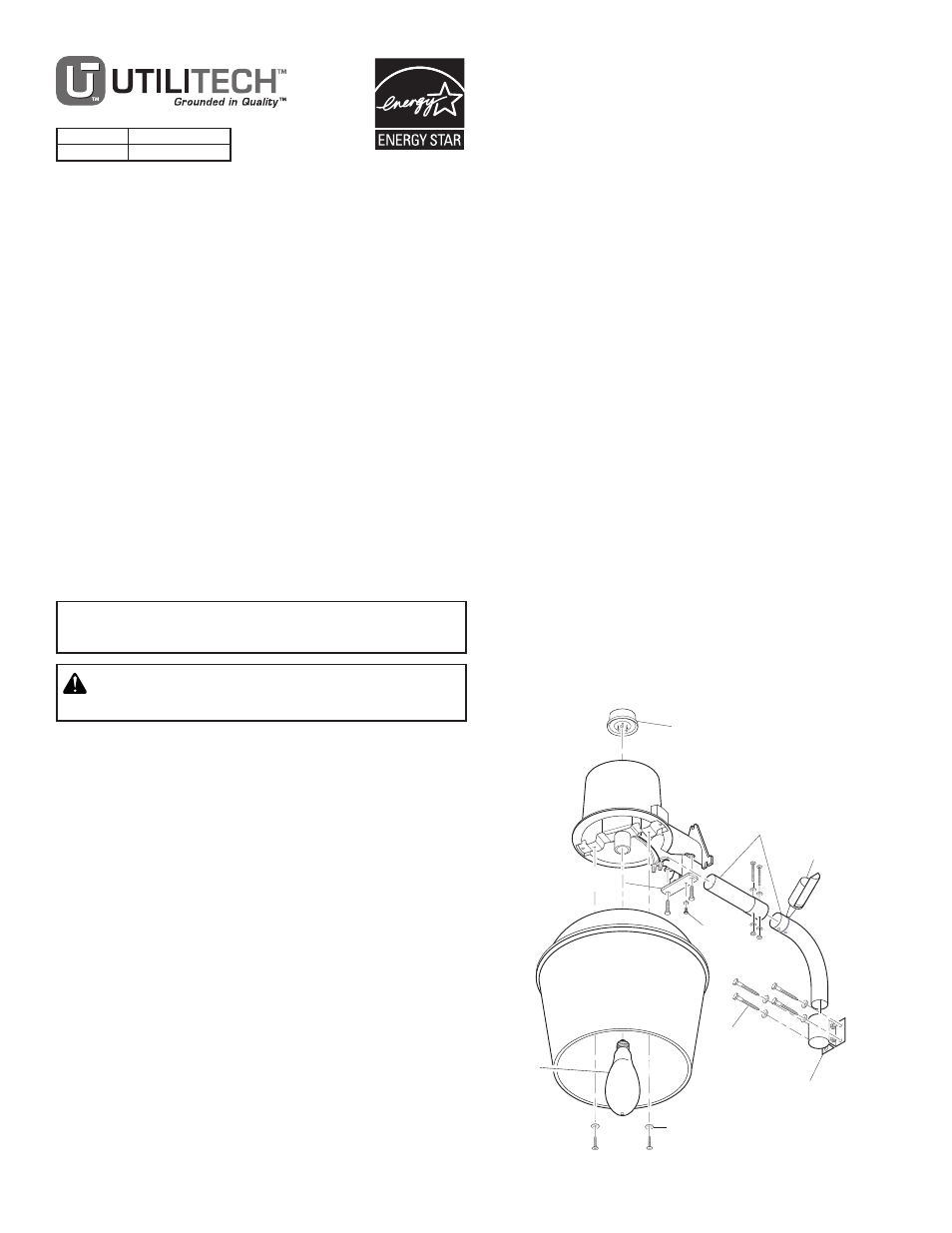

Contenido del paquete y conjunto artefacto de luz
Lámina de montaje
Lámpara
(bulbo)
La lámpara en el dispositivo contiene mercurio. Deseche
de acuerdo con las leyes locales, estatales o federales.
