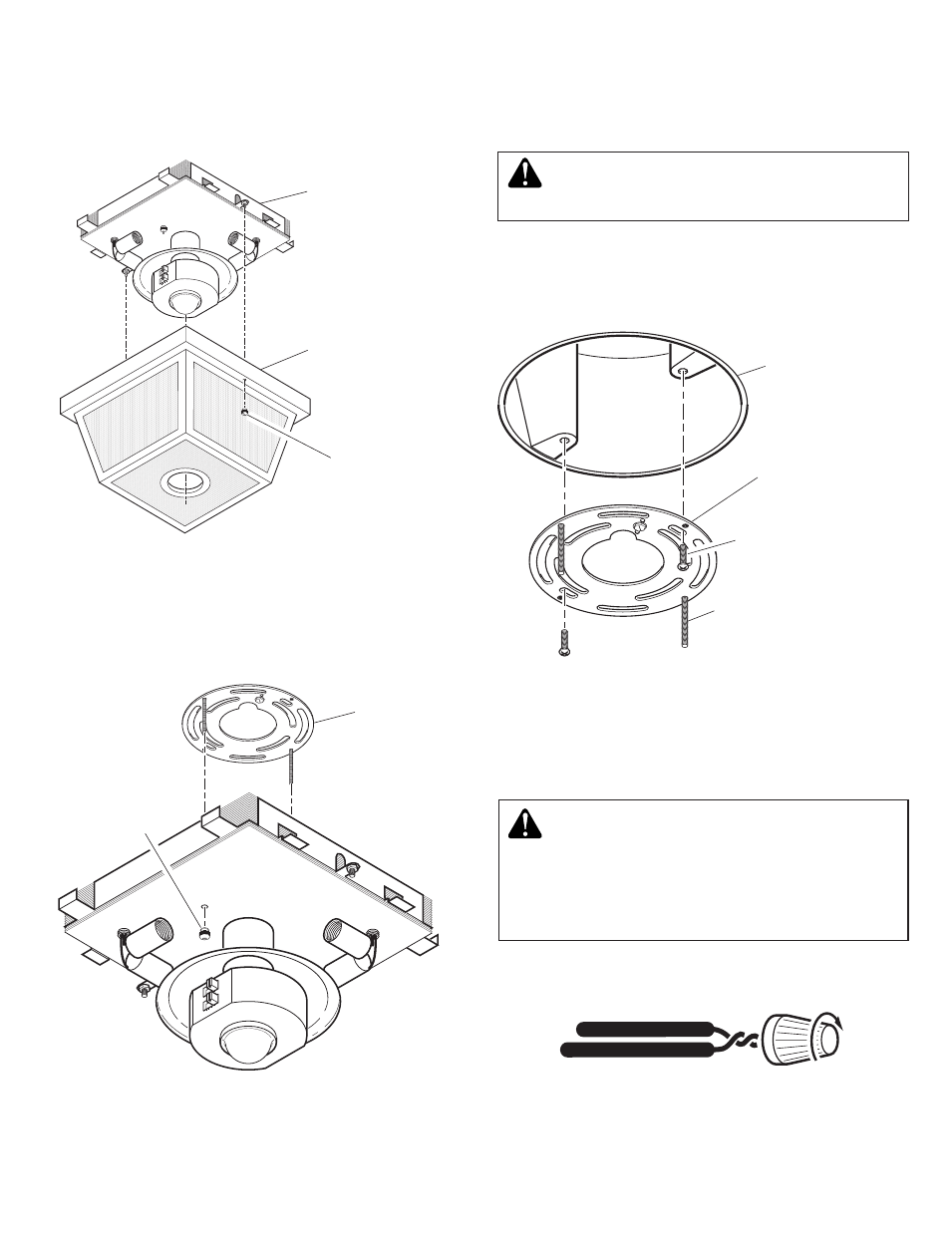

desarme eL aParatO de LuZ
1. Retire las dos tuercas decorativas de la tapa
del aparato de luz.
2. Retire la tapa de la base.
3. En el soporte universal de montaje retire de los
tornillos del aparato las dos tuercas decorativas.
4. Retire de la base el soporte universal de mon-
taje.
Tuerca
decorativa
Base del aparato
de luz
Tapa del aparato
de luz
Tuerca decorativa
Soporte
universal de
montaje
instaLe eL sOPOrte universaL
de mOntaJe
Para un mejor desempeño, monte el aparato al
menos a 2,4m del suelo.
Tornillo del aparato
(apretado a mano)
Caja de empalme
Soporte universal
de montaje
Tornillo de la caja
de empalme
caBLeadO deL aParatO de LuZ
1. Conecte los conductores de la caja de empalme
apretándolos juntos con los conductores del
aparato como se muestra en los esquemas
que siguen.
cuidadO: nO retire el conector de
alambre del conductor rojo ni conecte el
conductor rOJO a no ser que desee controlar
otras luces desde este aparato detector de
movimiento.
Nota: Si tiene una caja de empalme metálica use
el método de conexión a tierra recomendado que
se indica en la siguiente ilustración. Si tiene dudas
del método de conexión a tierra, consulte el código
local de construcción.
2. Tuerza y asegure los conductores con conec-
tores de alambre.
advertencia: desconecte la energía
en el disyuntor.
1. Apriete a mano los dos tornillos del aparato.
2. Sujete bien el soporte universal de montaje a
la caja de empalme usando los dos tornillos
provistos.
