18 598-1184-04
essais
1. mettre en circuit le disjoncteur et l’interrup-
teur d’éclairage.
Note : Le capteur doit se réchauffer 1 1 /
2
minute
avant de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1
1 /
2
minute.
2. Placez le commutateur SENSITIVITY à la
position M et le commutateur ON-TIME à la
position TEST.
3. Marcher dans la zone de couverture et noter à
quel endroit l’éclairage se déclenche. En mode
TEST, l’éclairage s’allume pendant 5 secondes
seulement avant de s’éteindre.
4. Réglez la SENSIBILITÉ pour augmenter ou
réduire la portée du détecteur, au besoin.
Une trop grande sensibilité peut entraîner des
déclenchements intempestifs attribuables à la
présence de source de chaleur dans la zone
de couverture (consultez la section Réglage
de la portée ou Dépannage).
5. Réglez, à votre goût, le ON-TIME de fonc-
tionnement du luminaire après détection du
mouvement (1, 5 ou 10 minutes).

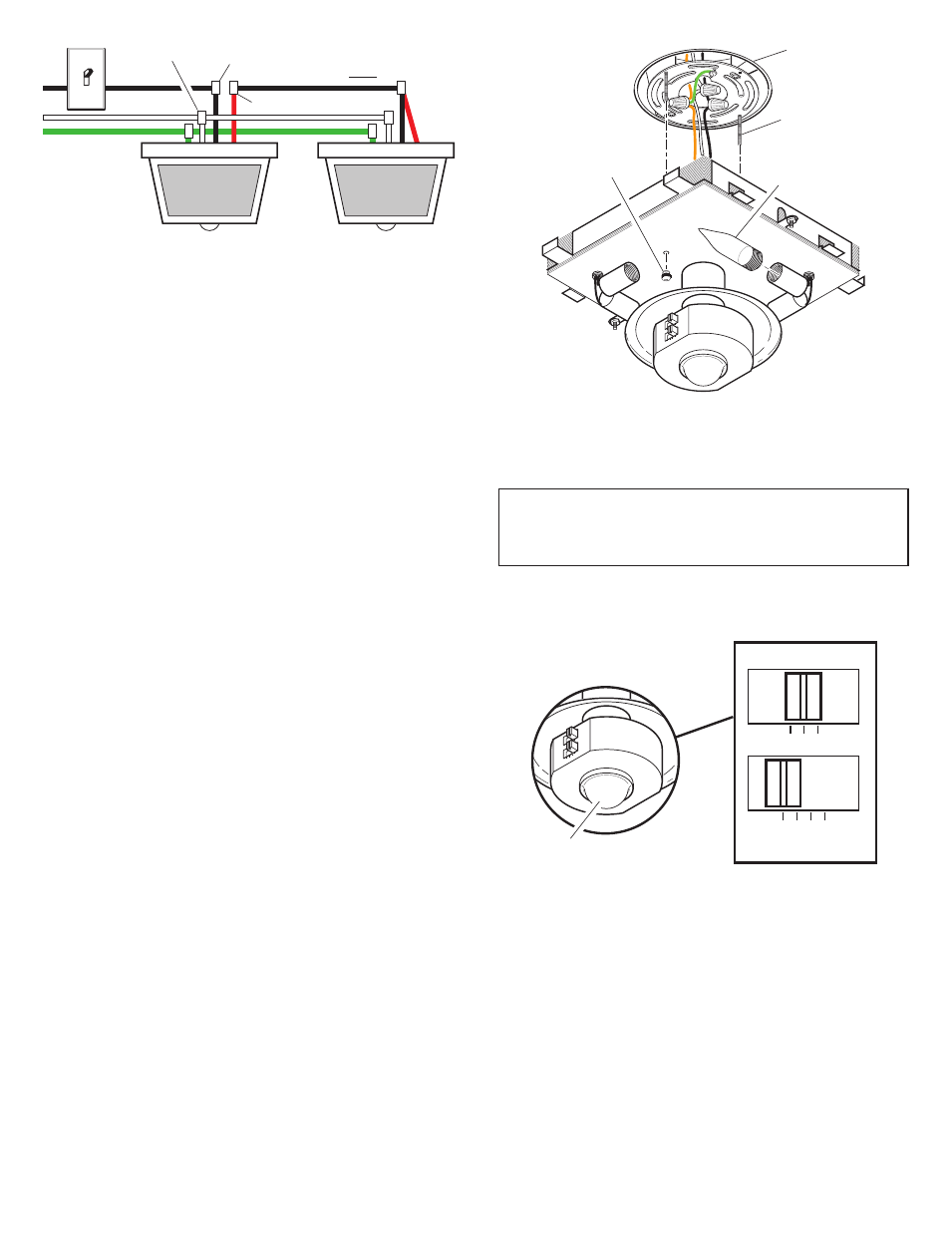

Il est aussi possible de raccorder ensemble deux
luminaires à détecteur de mouvement de façon
que l’un ou l’autre entraîne l’allumage des appar-
eils (système à double commande). Il est recom-
mandé que les seulement gens avec l'expérience
d'installation éléctrique tentent cette configuration.
Avant d’entreprendre ce type de câblage, veuillez
contact notre Service à la clientèle (voir Service
Technique).
si le raccordement d’un système à
double commande n’est pas effectué correcte-
ment, cela risque de détruire les deux luminaires
et d’annuler la garantie.
instaLLatiOn du sOcLe du
Luminaire sur La BOÎte
ÉLectrique
1. Repoussez les fils à l’intérieur de la boîte
électrique.
2. Faites glisser le socle du luminaire sur les vis
fixées au support, puis serrez fermement les
écrous décoratifs de façon qu’ils s’appuient sur
le socle.
3. Installez quatre ampoules pour candélabre (d’une
puissance maximum de 25 w chacune).
4. Consultez la section ESSAIS avant d’installer
le couvercle.
5. Une fois les commutateurs réglés et les essais
terminés, installez le couvercle au moyen des
deux écrous décoratifs.
LO - M - H I
SE NS ITIVITY
ON- TIME TE ST 1 5 10
MIN
SENSITIVITY
LO - M - HI
TEST 1 5 10 MIN
ON-TIME Lentille du capteur
Raccordement d’un luminaire à détecteur de mou-
vement pour la commande d’un autre luminaire à
détecteur de mouvement
noir à noir
Blanc à blanc
Fil de terre
à
fil de terre
noir à rouge
et à
noir
rouge avec noir
Luminaire à
détecteur de
mouvement
commandé
Luminaire à détecteur
de mouvement
LO - M - H I
SE NS ITIVITY
ON- TIME TE ST 1 5 10 MIN
Vis du luminaire
Boîte électri-
que
Écrou décoratif
Ampoule pour can-
délabre de 25 W
