6 Регулировочный сухой контакт

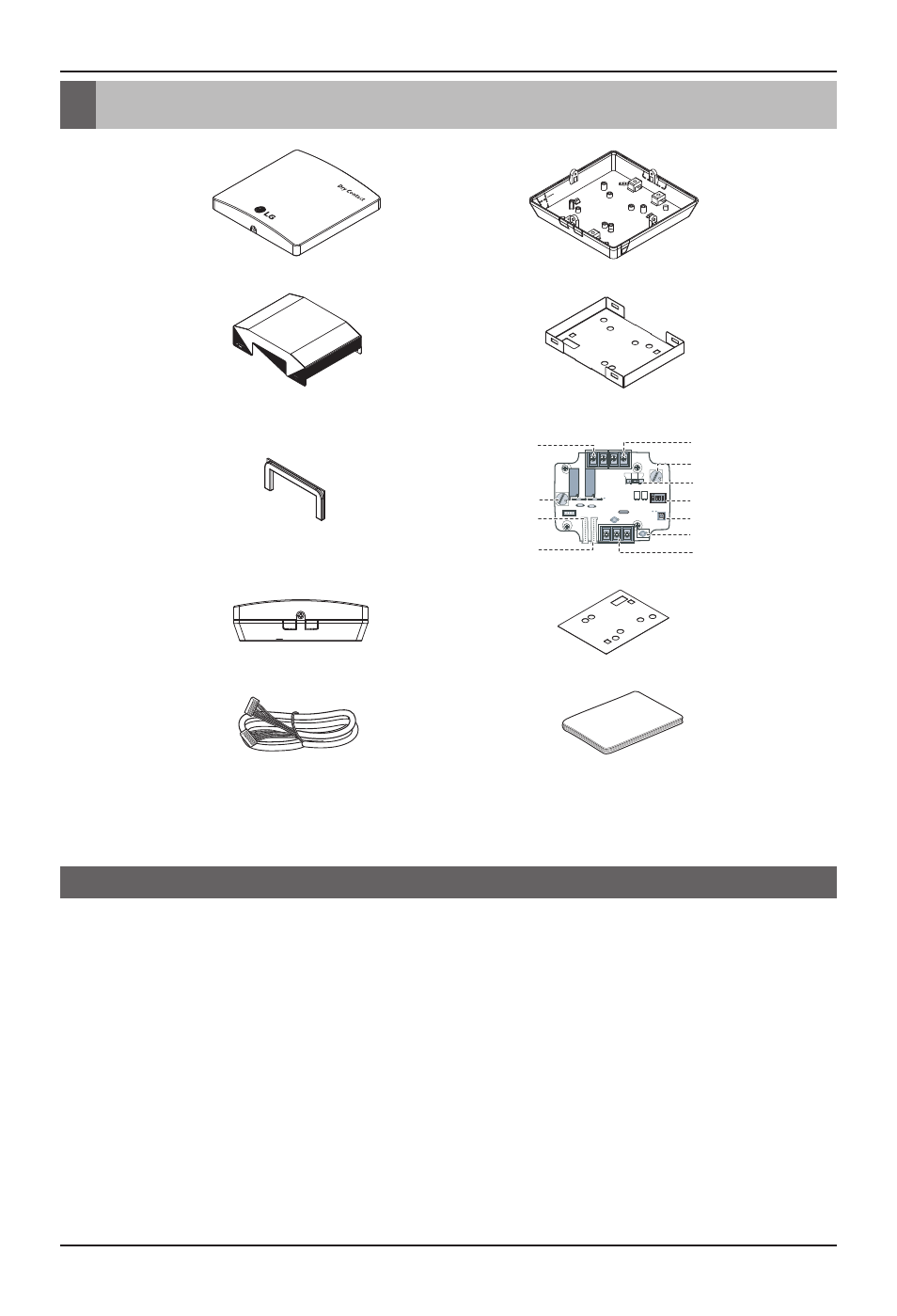

Описание деталей
NOT USB e
CN_OUT
CHANGE OVER_SW
VOLT NON
VOLT
T E M P S E T T I N G 1
2
5
8
9
7
3
6
11
10
4
Лицевая часть корпуса Тыльная часть корпуса
Металлический корпус
(лицевая часть)
Металлический корпус
(тыльная часть)
Резиновый элемент PCBA
Вид сбоку Изоляционная прокладка
Кабель 1EA
(для соединения с внутренним блоком)
*Прочее: винты (для монтажа, 4EA)
*Прочее: крепежные элементы (для монтажа, 4EA)
Руководство
пользователя/по монтажу
Описание деталей
1. CN_INDOOR : подключение провода связи между внутренним блоком и регулировочным
сухим контактом и электропитания к регулировочному сухому контакту
2. CN_PI485 : разъем PI485
3. CHANGE_OVER_SW : переключатель для выбора напряжения (5–12 В) точки контакта
4. CN_CONTROL : вход сигнала точки контакта
5. CONTROL_MODE_SW : переключатель для выбора режима управления
6. SETTING_SW : переключатель для задания использования функции регулировочного сухого контакта
7. TEMP_SETTING : переключатель для задания желаемой температуры для внутреннего блока
8. CN_OUT (O1, O2) : разъем, позволяющий показать, работает ли внутренний блок
9. CN_OUT (E3, E4) : разъем, позволяющий показать, имеются ли ошибки в работе внутреннего блока
10. DISPLAY_LED : светодиодный индикатор, отображающий состояние регулировочного сухого контакта
11. RESET_SW : переключатель для сброса
РЕГУЛИРОВОЧНЫЙ СУХОЙ КОНТАКТ
