3. Einstellen der gewünschten Temperatur
n
Einstellung der gewünschten Temperatur am potentialfreien
Kontakt für den Absenktemperaturmodus aktivieren
: Um die gewünschte Temperatur für ein angeschlossenes Innengerät einzustellen, aktivieren Sie den
Schalter TEMP_SW.
Sobald das Innengerät aktiviert wurde, kann die gewünschte Temperatur über eine Steuerung eingestellt
werden.
1) Stellen Sie den Schalter TEMP_SETTING im Bereich SETTING_SW
in die Stellung Ein.
2) Stellen Sie die Temperatur über den Regler TEMP_SW wie in der Abbildung gezeigt ein.
n
Einstellung der gewünschten Temperatur am potentialfreien
Kontakt für den Absenktemperaturmodus deaktivieren
1) Stellen Sie den Schalter TEMP_SETTING im Bereich SETTING_SW
in die Stellung Aus.
Ú
Stellen Sie die gewünschte Temperatur beim ersten Betrieb des Innengerätes mit dem potentialfreien
Kontakt für den Absenktemperaturmodus auf 18°C ein.
SETTING_SW
TEMPERATUREIN-
STELLUNG
SETTING_SW
TEMPERATUREIN-
STELLUNG
0 1 2 3 4 5 6 7
18 19 20 21 22 23 24 25

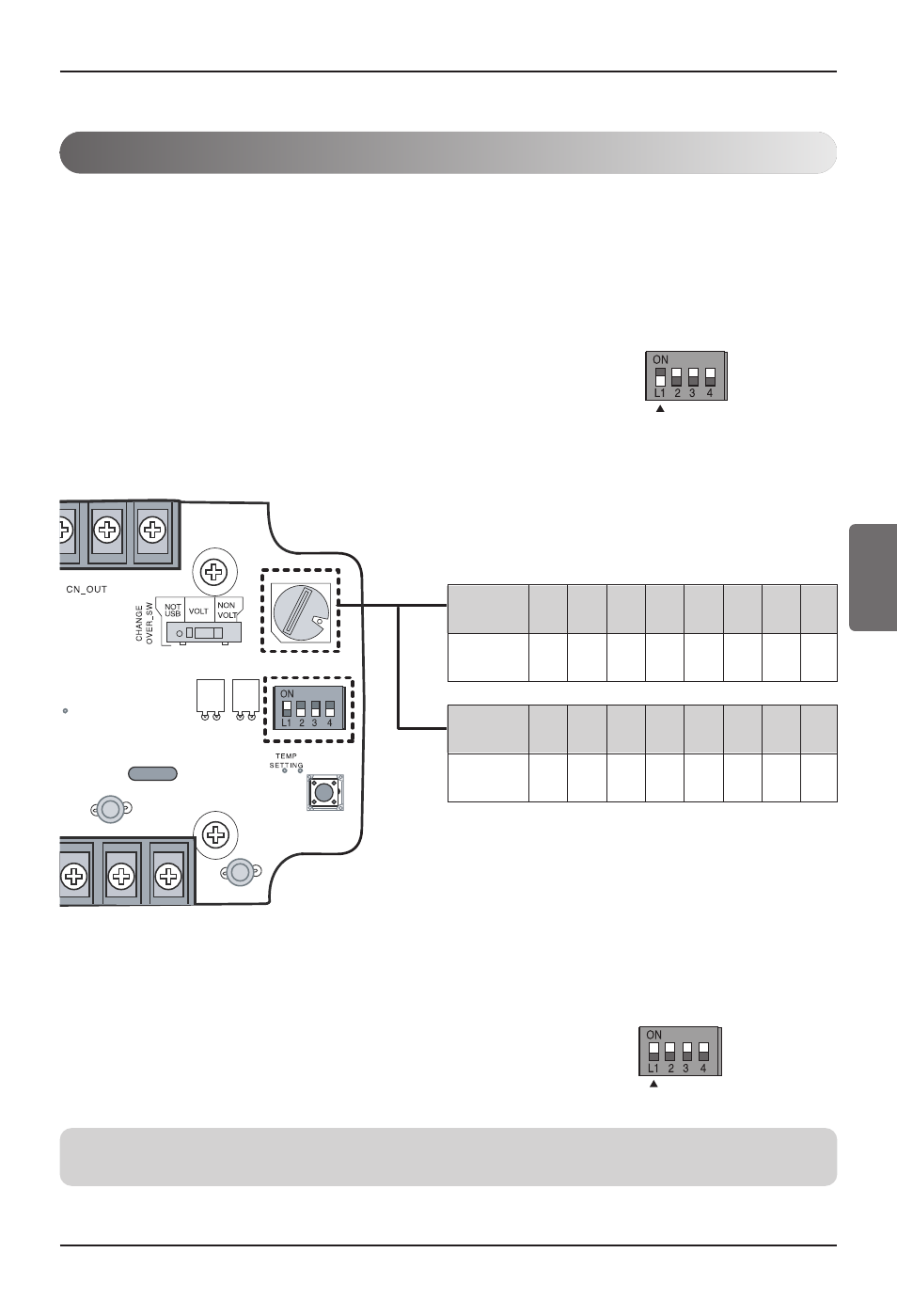

Einstellungstabelle gewünschte Temperatur
Stellung des Reg-
lers TEMP SW
Temperaturein-
stellung (°C)
8 9 A B C D E F
26 27 28 29 30 30 30 30
Stellung des Reg-
lers TEMP SW
Temperaturein-
stellung (°C)
