Método de Configuração e de Utilização
16 Contacto seco para revés
Ú
Quando a unidade de interior estiver a ser operada como Modo ativo de arrefecimento térmico, a saída da relé é fechada.

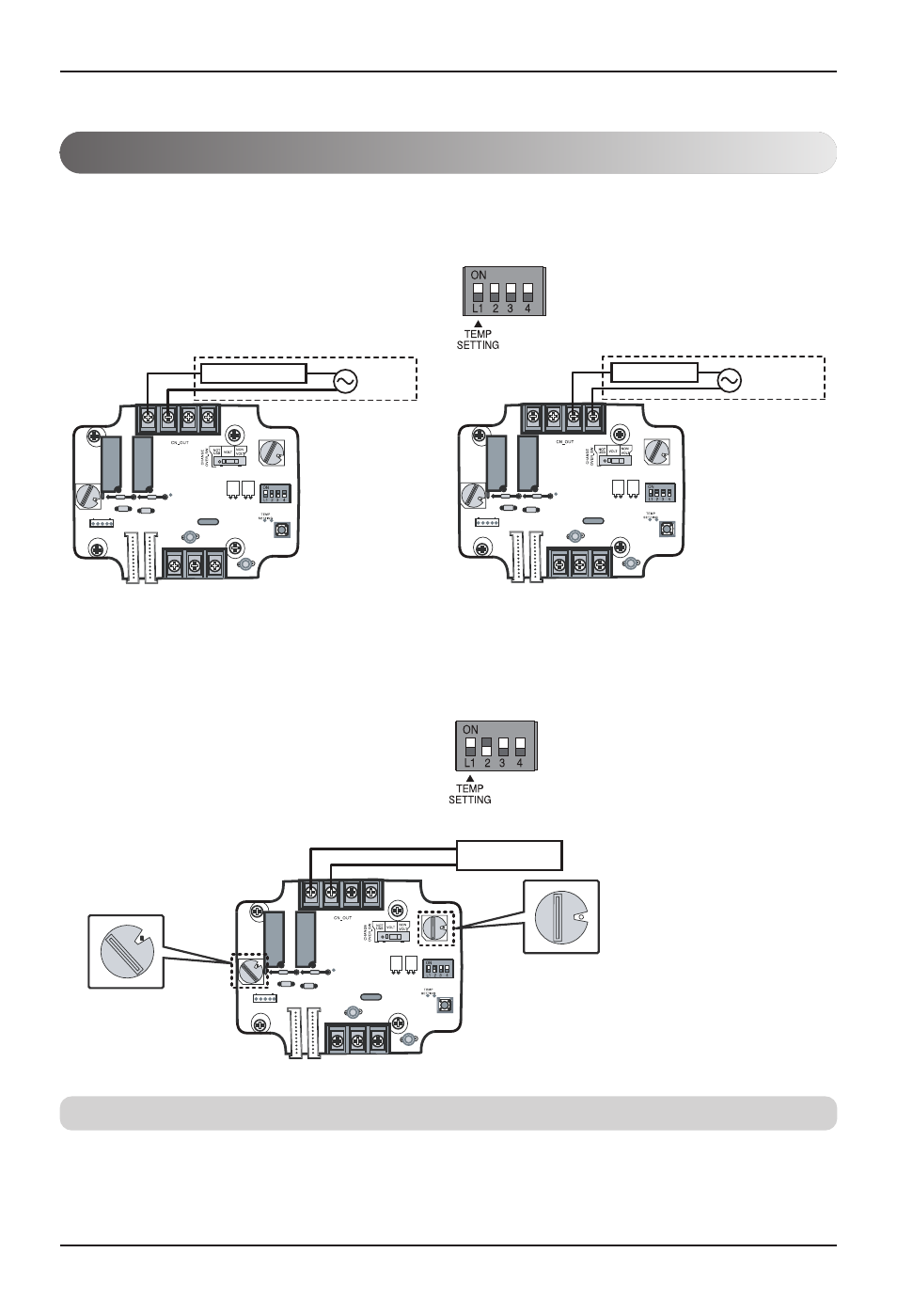

5. Monitorização da unidade de interior
n
Monitorização do funcionamento e estado de erros: Consulte em
baixo e ligue ao dispositivo de controlo que deseja controlar.
1) Desligue o 2ª interruptor de SETTING_SW.
n
Modo ativo de arrefecimento térmico ou saída de ocupação:
Esta saída da relé é para interligação com o economizador.
1) Ligue o 2ª interruptor de SETTING_SW.
Exibição da Operação Exibição de erro
Fornecimento local
(Depende do tipo de alimentação
da exibição de erros)
Alimentação
CA ou CC Alimentação
CA ou CC
Fornecimento local
(Depende do tipo de alimentação
da exibição de erros)
SETTING_SW
Economizador
Modo ativo de arrefecimento térmico
SETTING_SW
