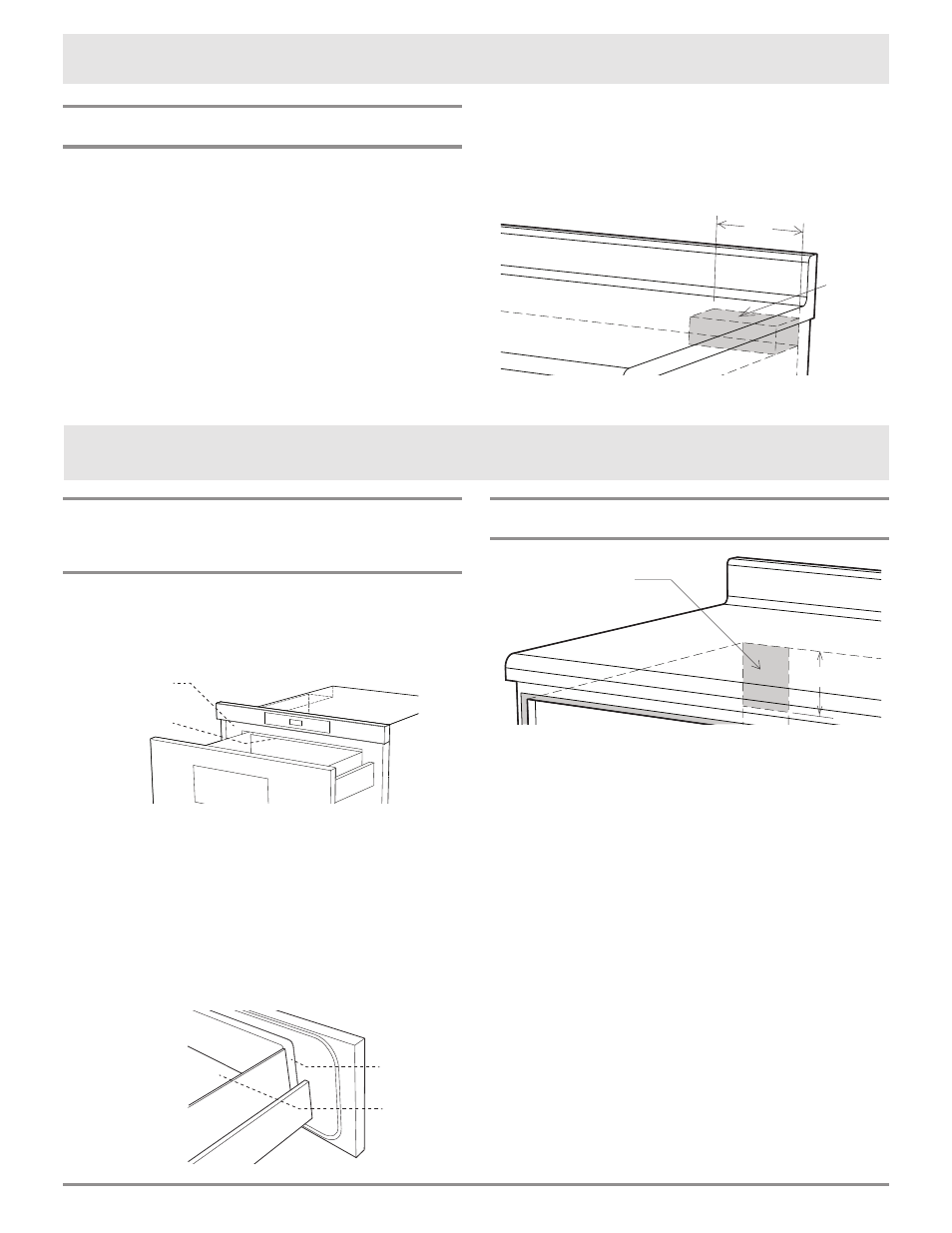

Caractéristiques techniques

BLOC ANTI-BASCULEMENT

ÉTAPES D’INSTALLATION NORMALE

DIRECTIVES D’INSTALLATION DU BLOC ANTI-BASCULEMENT

Pur réduire le risque de basculement du tiroir, le bloc

anti-basculement doit être correctement installé 14 ¾ po

au-dessus du plancher sur lequel le four Microwave In-

A-Drawer™ sera posé. Le bloc anti-basculement de 6 po

sera fourni par l’installateur. Voir Schémas 2 et 6 pour

le (24 po) ou Schémas 3, 5, et 6 (pour le 30 po). Le bloc

anti-basculement empêche de sérieuses blessures qui

pourraient survenir du déversement de liquides chauds.

Si le tiroir est déplacé à un endroit différent, le bloc anti-

basculement doit l’être aussi et réinstallé. Lorsqu’il est

VÉRIFICATION DU CONTENU

DE L’EMBALLAGE

Retirer tous les matériaux d’emballage de la cavité

du four. NE PAS RETIRER LE COUVERCLE DU GUIDE

D’ONDES, situé contre la paroi supérieure de la cavité

du four Microwave In-A-Drawer™.

Couvercle du

guide d’ondes

Surface

d’étanchéité

Retirer, s’il y en a une, l’étiquette autocollante des

caractéristiques. Vérifier que le four n’a subi aucun

dommage, en particulier que la porte n’est ni tordue ni

décentrée, que les joints et les surfaces d’étanchéité ne

sont pas endommagés, que les glissières du tiroir ne sont

pas brisées ou desserrées et que l’intérieur de la cavité

ou la façade ne porte aucune trace de coups. En cas de

quelque dommage que ce soit, ne pas faire fonctionner

le four à micro-ondes In-A- Drawer™ et communiquer

avec le détaillant ou un BUREAU DE SERVICE DACOR

AUTORISÉ.

Schéma 7

Surface

d’étanchéité

Cavité

du four

PRISE DE COURANT

4"

5"

electrical outlet location

2x4 Anti-

Tip block

(6")

Emplacement de la prise

de courant

5 po 127,5 mm

Schéma 8

Le courant alimentation est 120 volts, 60 Hz, CA seule-

ment, 15 A ou plus et doit être protégé. Il est recommandé

d’alimenter cet appareil par un circuit séparé.

Le four est équipé d’une fiche trois broches, mise à la terre.

Il faut la brancher dans une prise murale correctement

installée et mise à la terre. Si vous ne possédez que des

prises à deux broches, demandez à un électricien de métier

d’installer une prise murale qui convienne.

REMARQUE:

Pour toute question à propos de l’installation électrique ou

de la mise à la terre, consulter un électricien de métier ou

un réparateur qualifié.

installé au mur, vérifier que les vis complètement à sec

pénètrent le mur et sont correctement sécurisés et dans

le matériau de base underneathl le bloc soit parfaitement

stable. En fixant, Faire attention que les vis ne pénètrent

pas dans le câblage électrique ou la plomberie.

4"

5"

electrical outlet location

Anti-Tip

block

(6")

Schéma 6

Bloc

Antibas-

culement

6 po

Directives d’installation
