Echo MOTOSIERRA CS-271T - Manual (Page 7)

+ Denotes item is part of an assembly + Denota artículo forma parte de una asamblea
++ Denotes item is part of a sub-assembly ++ Denota artículo forma parte de un submontaje
- 7 -
CS-271T
Chain Saw / Motosierra
REVISED 05/20/11
15
16
13
4
5
6
7
8
2
1
3
17
18
19
25
28
23
27
26
24
22
21
20
12
14
10
9
11

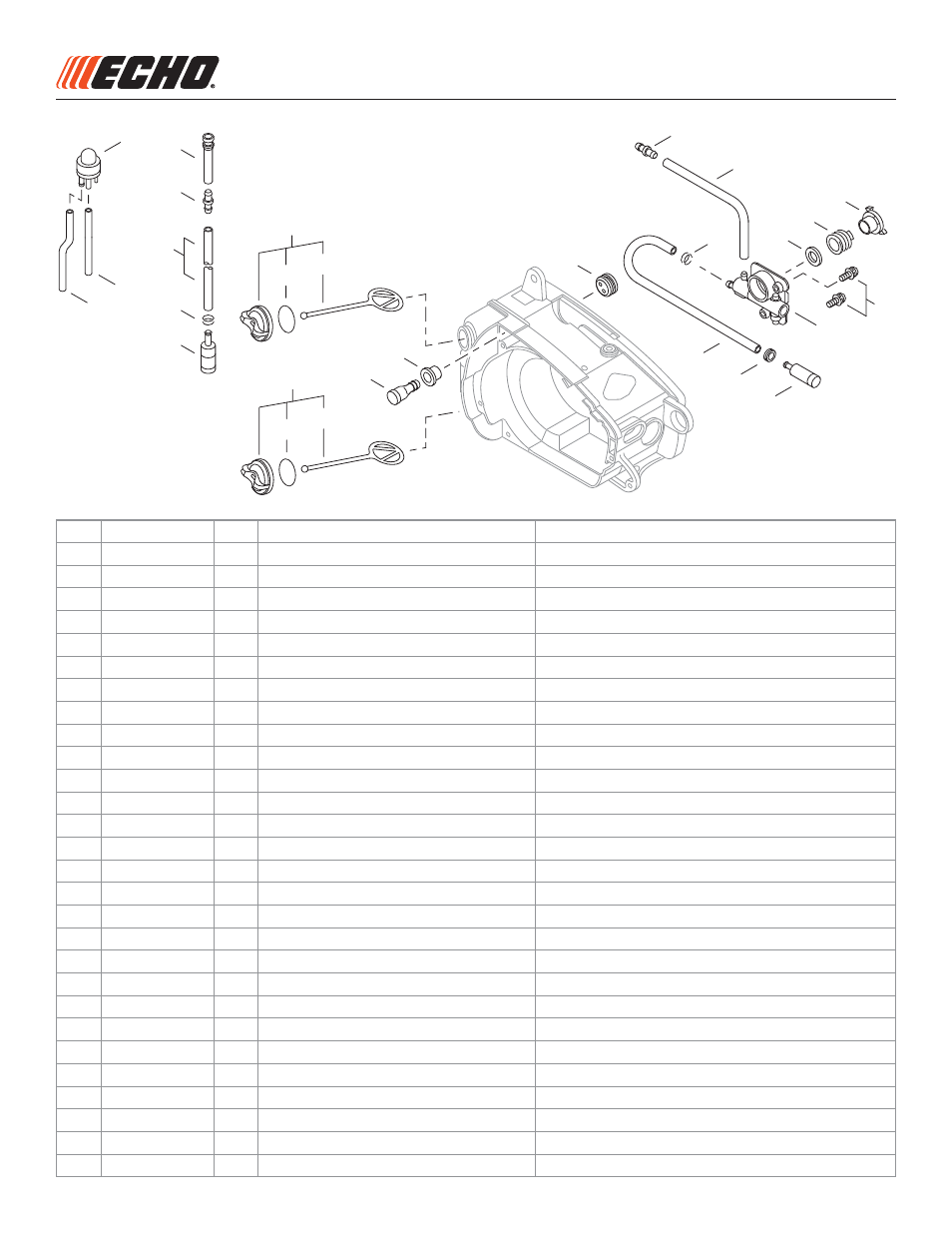

Oil and Fuel System
Sistema de aceite y combustible
NO. PART NUMBER QTY. DESCRIPTION DESCRIPCIÓN
1 12318139130 1 BULB, PURGE BULBO DE PURGA
2 V471001260 1 TUBE, PRIMER 2.4Ч5Ч150 TUBO DE CEBADO 2.4Ч5Ч150
3 V471001250 1 TUBE, FUEL RETURN 2.4Ч5Ч250 TUBO DE RETORNO 2.4Ч5Ч250
4 V470000320 1 TUBE, FUEL OUTLET TUBO DE SALIDA DE COMBUSTIBLE
5 V186000020 1 CONNECTOR, TUBE CONECTOR DE TUBO
6 V471001230 1 TUBE, FUEL PICK-UP 3Ч5Ч210 TUBO CAPTADORA COMBUSTIBLE 3Ч5Ч210
7 13201309820 1 CLIP 6MM SUJETADOR 6MM
8 13120514930 1 FILTER, FUEL FILTRO DE COMBUSTIBLE
9 P021038080 1 ASSY, FUEL CAP MONTAJE DE TAPA DE COMBUSTIBLE
10 V581000590 1 +O-RING +JUNTA TÓRICA
11 A365000050 1 +CONNECTOR, CAP L=60mm +CONECTOR DE TAPA L=60mm
12 P021005581 1 ASSY, OIL CAP MONTAJE DE TAPA DE ACEITE
13 90072000018 1 +O-RING 18 +JUNTA TÓRICA 18
14 A365000050 1 +CONNECTOR, CAP L=60mm +CONECTOR DE TAPA L=60mm
15 13130056431 1 ASSY, VENT VÁLVULA DE RETENCIÓN
16 V137000000 1 GROMMET, FUEL OJAL DE COMBUSTIBLE
17 13211544330 1 GROMMET, FUEL LINE OJAL DE LÍNEA DE COMBUSTIBLE
18 V187000010 1 CONNECTOR, TUBE CONECTOR DE TUBO
19 13201211960 1 TUBE, OIL OUTLET 3Ч6Ч45 TUBO DE SALIDA DE ACEITE 3Ч6Ч45
20 V356000290 1 COLLAR 10 OBTURADOR
21 V652000030 1 GEAR, WORM ENGRANAJE DE TORNILLO SIN FIN
22 V308000030 1 WASHER 10.5Ч17.4Ч1.8 ARANDELA 10.5Ч17.4Ч1.8
23 90023804012 2 SCREW 4×12 TORNILLO 4×12
24 C022000020 1 AUTO-OILER ENGRASADOR DE ACEITE
25 13201326630 1 CLIP 6.5MM SUJETADOR 6.5MM
26 13201022130 1 TUBE, PICK-UP 3Ч6Ч150 TUBO CAPTADORA 3Ч6Ч150
27 13211501461 1 GROMMET OJAL
28 43620502832 1 FILTER, OIL FILTRO DE ACEITE
