Echo MOTOSIERRA CS-271T - Manual (Page 12)

+ Denotes item is part of an assembly + Denota artículo forma parte de una asamblea
++ Denotes item is part of a sub-assembly ++ Denota artículo forma parte de un submontaje
- 12 -
CS-271T
Chain Saw / Motosierra
REVISED 05/20/11
1
3
2
4
5 6
8
7
9
10
11
12
13
14
15
17
16

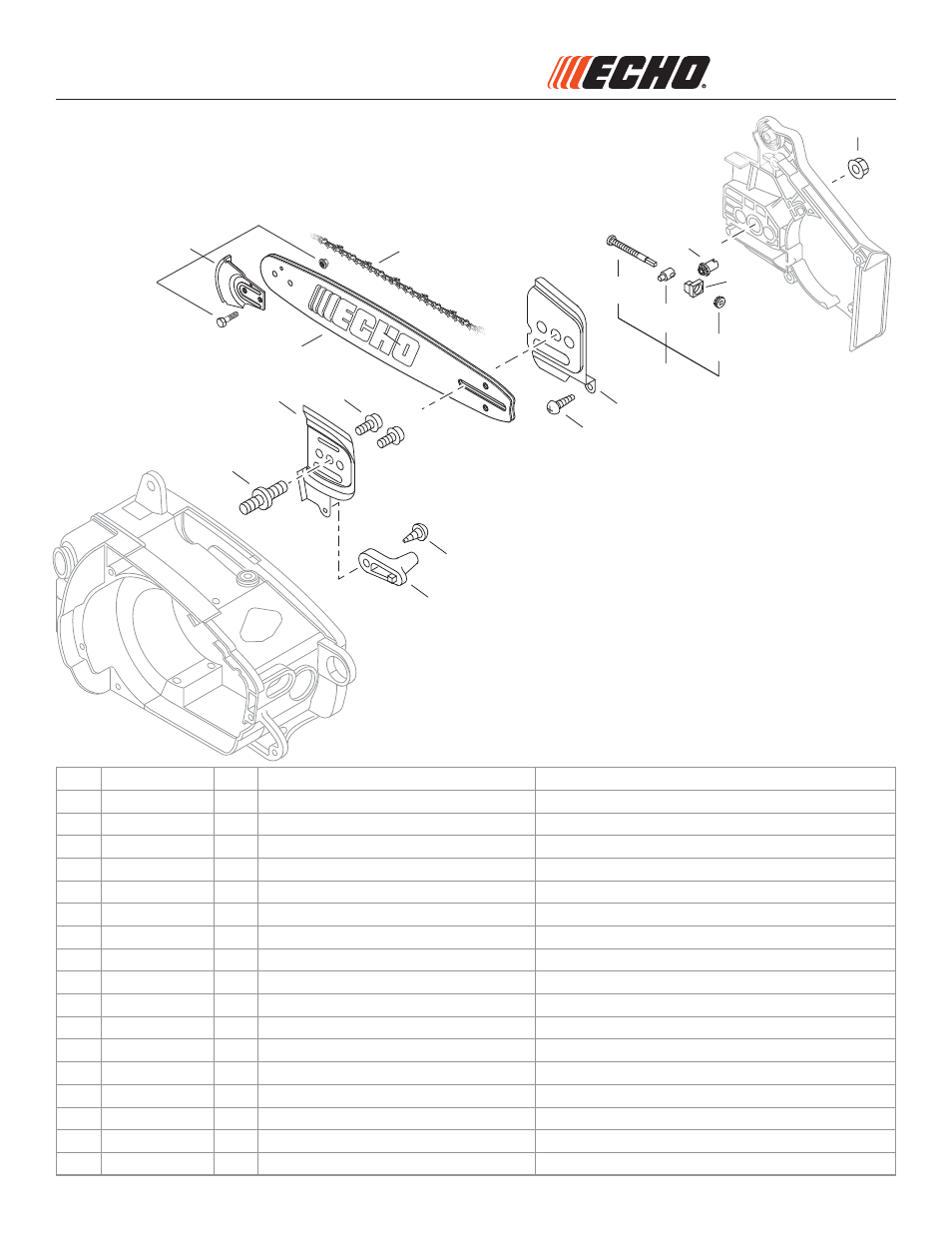

Chain, Guide Bar, Chain Tensioner
Cadena, Guía de barra, Tensor de la cadena
NO. PART NUMBER QTY. DESCRIPTION DESCRIPCIÓN
1 2894901 1 KIT, KICK GUARD PROTECTORAS DE PUNTA DE BARRA
2 90SG45CQ 1 CHAIN, SAW 12" (30cm) - Micro-Lite CADENA 12" (30cm) - Micro-Lite
3 12A4CD3745 1 BAR, 12" (30cm) GUIDE- Micro-Lite GUÍA DE BARRA 12" (30cm) - Micro-Lite
4 V225000030 1 BOLT, STUD 8 PERNO PRISIONERO 8
5 C305000023 1 PLATE, INNER GUIDE PLACA GUÍA INTERNA
6 V202000011 2 BOLT 4×12 PERNO 4×12
7 43302635430 1 CATCHER, CHAIN CAPTURADOR DE CADENA
8 90025305020 1 SCREW 5×20 TORNILLO 5×20
9 90025304010 1 SCREW 4×10 TORNILLO 4×10
10 C305000031 1 PLATE, OUTER GUIDE PLACA GUÍA EXTERNO
11 P021000063 1 ASSY, CHAIN TENSIONER MONTAJE DE TENSOR DE LA CADENA
12 V203000021 1 +BOLT 5 +PERNO 5
13 C309000030 1 +TENSIONER, CHAIN +TENSOR DE LA CADENA
14 V651000011 1 +GEAR, BEVEL +ENGRANAJE CÓNICO
15 V355000270 1 COLLAR 8 OBTURADOR 8
16 V651000001 1 GEAR, BEVEL ENGRANAJE CÓNICO
17 43301912330 1 NUT, FLANGE M8×1.25 TUERCA-BRIDA M8Ч1.25
