Page 3
+ Denotes item is part of an assembly
+ Denota artículo forma parte de una asamblea
++ Denotes item is part of a sub-assembly
++ Denota artículo forma parte de un submontaje
- 3 -
CS-271T
Chain Saw / Motosierra
REVISED 05/20/11
4
6
1
7
9
10
5
5
4
3
2
8
15
17
16
11
13
12
18
14

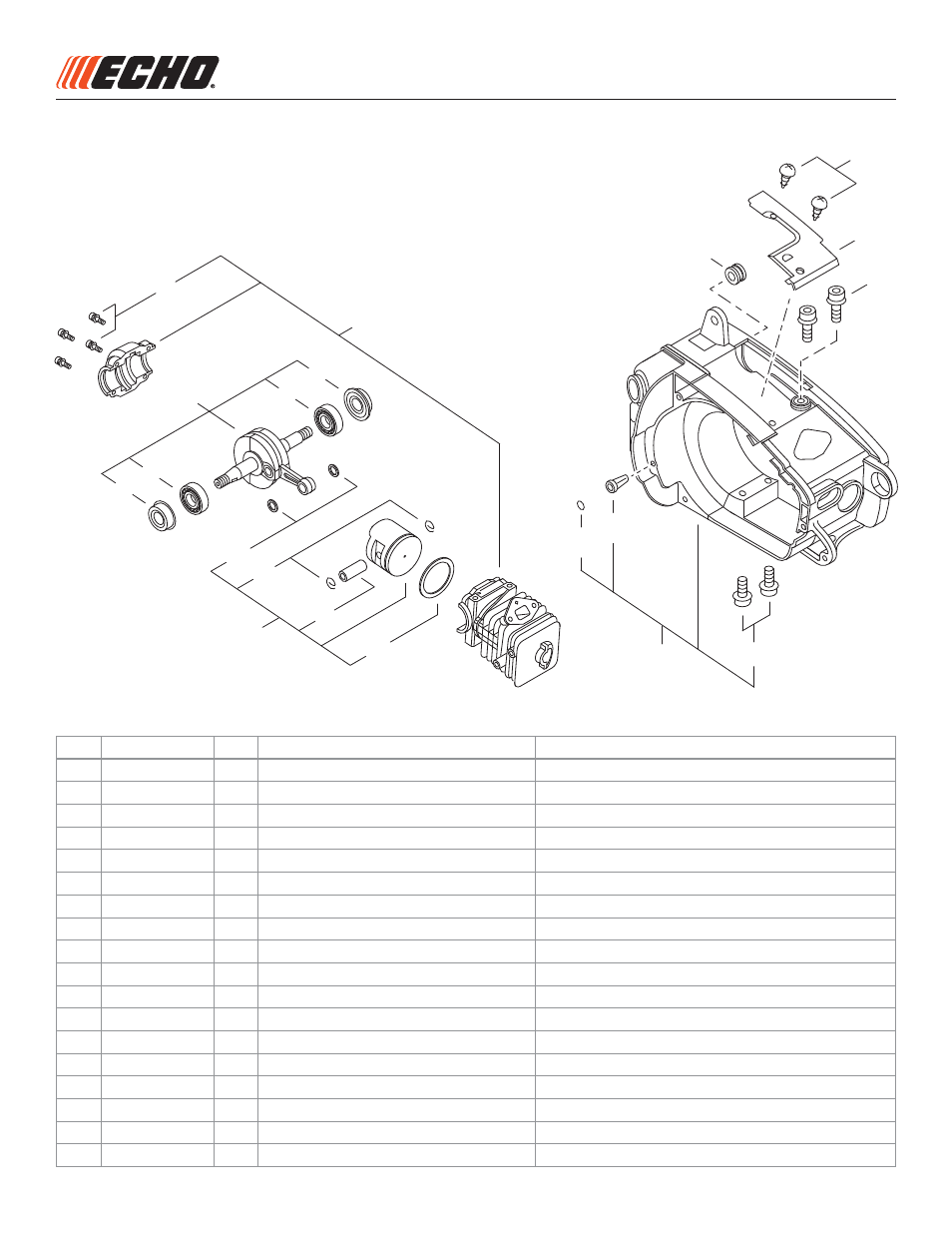

Engine, Engine Housing
Motor, Caja del motor
NO.
PART NUMBER QTY. DESCRIPTION
DESCRIPCIÓN
1
P021038050
1
KIT, CYLINDER
KIT DE CILINDRO
2
90016205022
4
+BOLT H.S. 5×22
+PERNO H.S. 5×22
3
P021038070
1
ASSY, CRANKSHAFT
MONTAJE DE CIGÜEÑAL
4
V505000000
2
+SEAL, OIL 12
+SELLO DE ACEITE 12
5
90080036001
2
+BEARING, BALL 6001 C3
+COJINETE DE BALINES 6001 C3
6
P021038060
1
KIT, PISTON
KIT DE PISTÓN
7
10001411520
2
+WASHER, THRUST 8.2Ч13Ч0.5
+ARANDELA DE EMPUJE 8.2Ч13Ч0.5
8
10001504630
2
+RING, SNAP
+ANILLO RETENEDOR
9
10001322330
1
+PIN, PISTON
+PASADOR DEL PISTON
10
A101000630
1
+RING, PISTON
+ANILLOS DEL PISTÓN
11
P021003437
1
ASSY, ENGINE COVER
MONTAJE DE TAPA DEL MOTOR
12
90010605025
2
+BOLT H.S.H. 5×25
+PERNO H.S.H. 5×25
13
43611413930
1
+ASSY, VENT
+VÁLVULA DE RETENCIÓN
14
90072400004
1
+O-RING S-4
+JUNTA TÓRICA S-4
15
9111005016
2
BOLT H.S. 5×16
PERNO H.S. 5×16
16
A127000021
1
COVER, DUST
CUBIERTA ANTIPOLVO
17
90025304012
2
SCREW 4×12
TORNILLO 4×12
18
16391130130
1
PLUG
TAPÓN
