+ Denotes item is part of an assembly + Denota artículo forma parte de una asamblea
++ Denotes item is part of a sub-assembly ++ Denota artículo forma parte de un submontaje
- 5 -
CS-271T
Chain Saw / Motosierra
REVISED 05/20/11
20
19
3
4
5
6
7
8
9
2
1
A
11
12
13
14
15
16
17
10
18
A

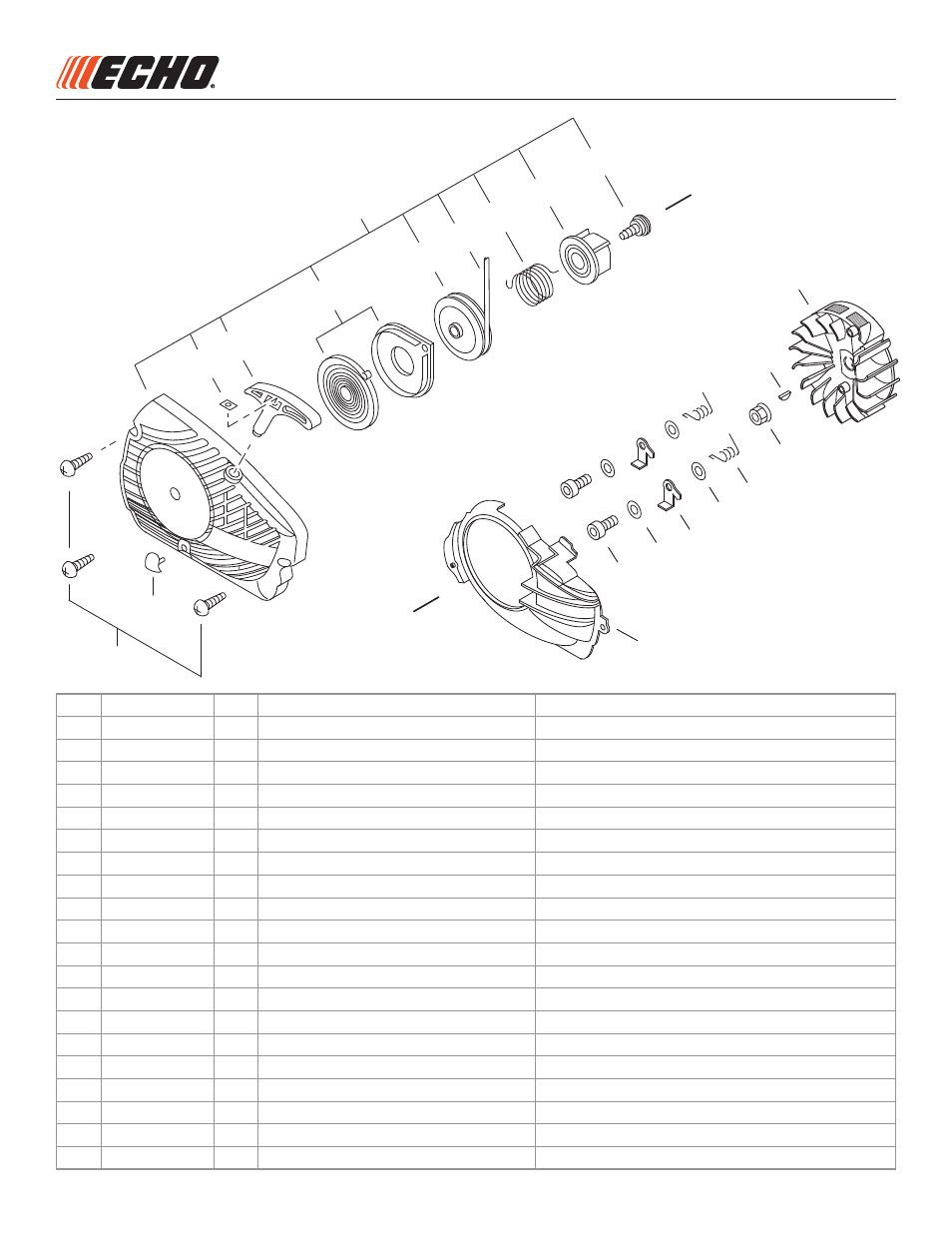

Flywheel, Recoil Starter
Volante, Arrancador Autorretráctil
NO. PART NUMBER QTY. DESCRIPTION DESCRIPCIÓN
1 A409001130 1 FLYWHEEL VOLANTE
2 10014212330 1 KEY, WOODRUFF CHAVETA
3 90051500008 1 NUT, FLANGE M8 TUERCA-BRIDA M8
4 V452000030 2 SPRING, TORSION RESORTE DE TORSIÓN
5 17724704630 2 SPACER 5.2Ч8Ч2.1 ESPACIADOR 5.2Ч8Ч2.1
6 A514000020 2 PAWL TRINQUETE
7 90060300005 2 WASHER 5.5Ч12Ч0.8 ARANDELA 5.5Ч12Ч0.8
8 V203000080 2 BOLT 5×14 PERNO 5×14
9 A172002040 1 COVER, FAN CUBIERTA DEL VENTILADOR
10 A051002420 1 ASSY, RECOIL STARTER MONTAJE DE ARRANCADOR AUTORRETRÁCTIL
11 17723661830 1 +SCREW +TORNILLO
12 A507000110 1 +CATCHER, PAWL +RECEPTOR DE TRINQUETE
13 V452001320 1 +SPRING, TORSION +RESORTE DE TORSIÓN
14 P022006220 1 +ROPE, STARTER +CUERDA DEL ARRANCADOR
15 A506000460 1 +REEL, ROPE +TAMBOR CUERDA
16 P022001330 1 +KIT, RECOIL SPRING +MONTAJE DE RESORTE RECULAR
17 P022001320 1 +HANDLE, STARTER +MANGO DEL ARRANCADOR
18 17724611120 1 +STOPPER, ROPE +RETENEDOR CUERDA
19 V162000150 1 PLUG TAPÓN
20 90025604016 3 SCREW 4×16 TORNILLO 4Ч16
