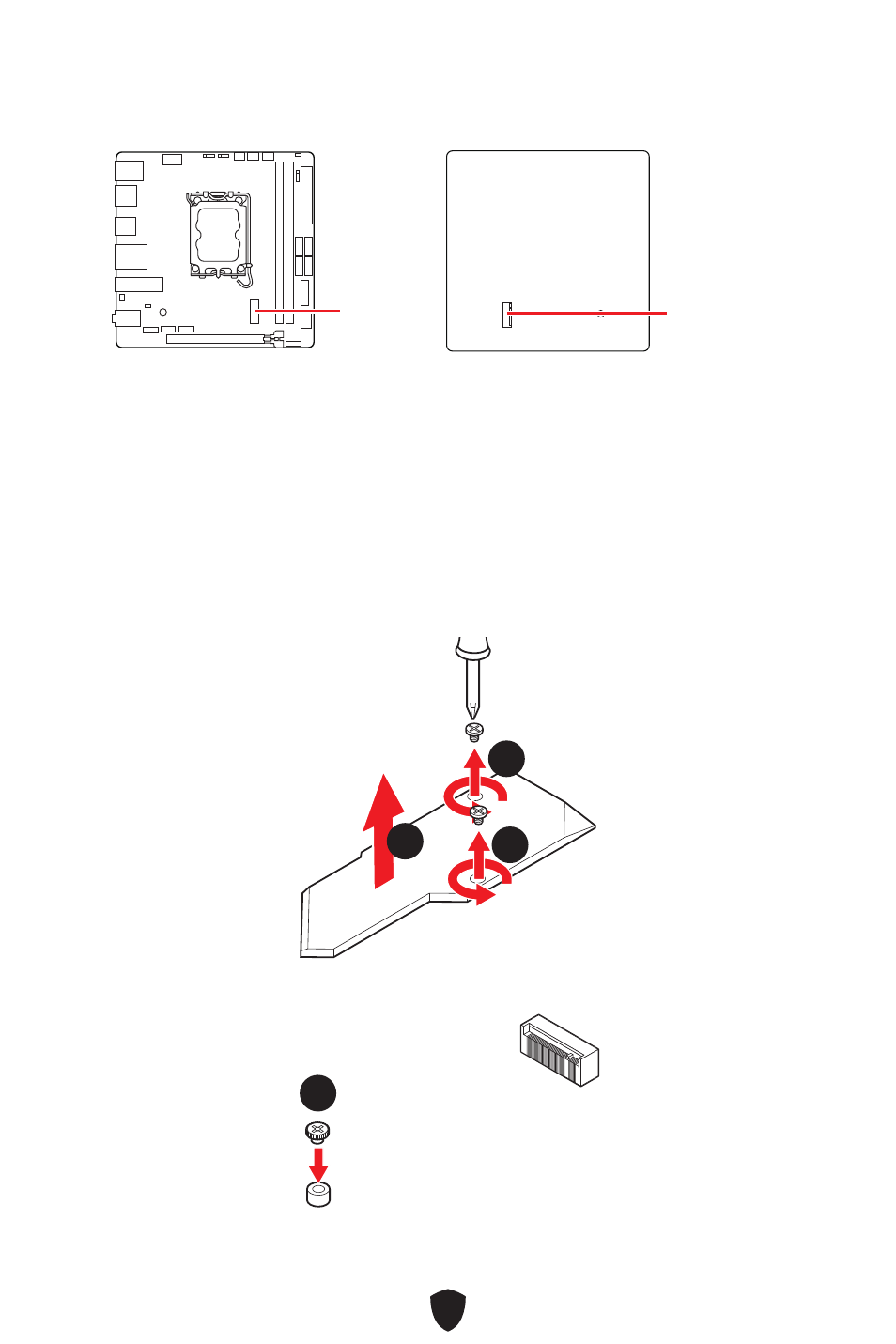

M2_1~2: M.2 插槽 (M 鍵)

M2_1

⚠

重要

Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI ROM。

M2_2

安裝 M.2 模組到 M2_1 插槽

1.

將 M.2 Shield Frozr 散熱片的螺絲取下。

2.

抬起 M.2 Shield Frozr 散熱片並取下。

1

1

1

1

2

2

3.

鎖住隨附的 M.2 螺柱。

3

3
