JUSB2 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de connecter le port USB 3.2 Gen 1 5 Gb/s sur le panneau

avant.

Important

Notez que les câbles d’alimentation et de terre doivent être branchés correctement

pour éviter d’endommager la carte mère.

JUSB3 : Connecteur USB 3.2 Gen 2 10 Gb/s Type-C du

panneau avant

Ce connecteur vous permet de relier un connecteur USB Type-C sur le panneau

avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente

robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon

sens.

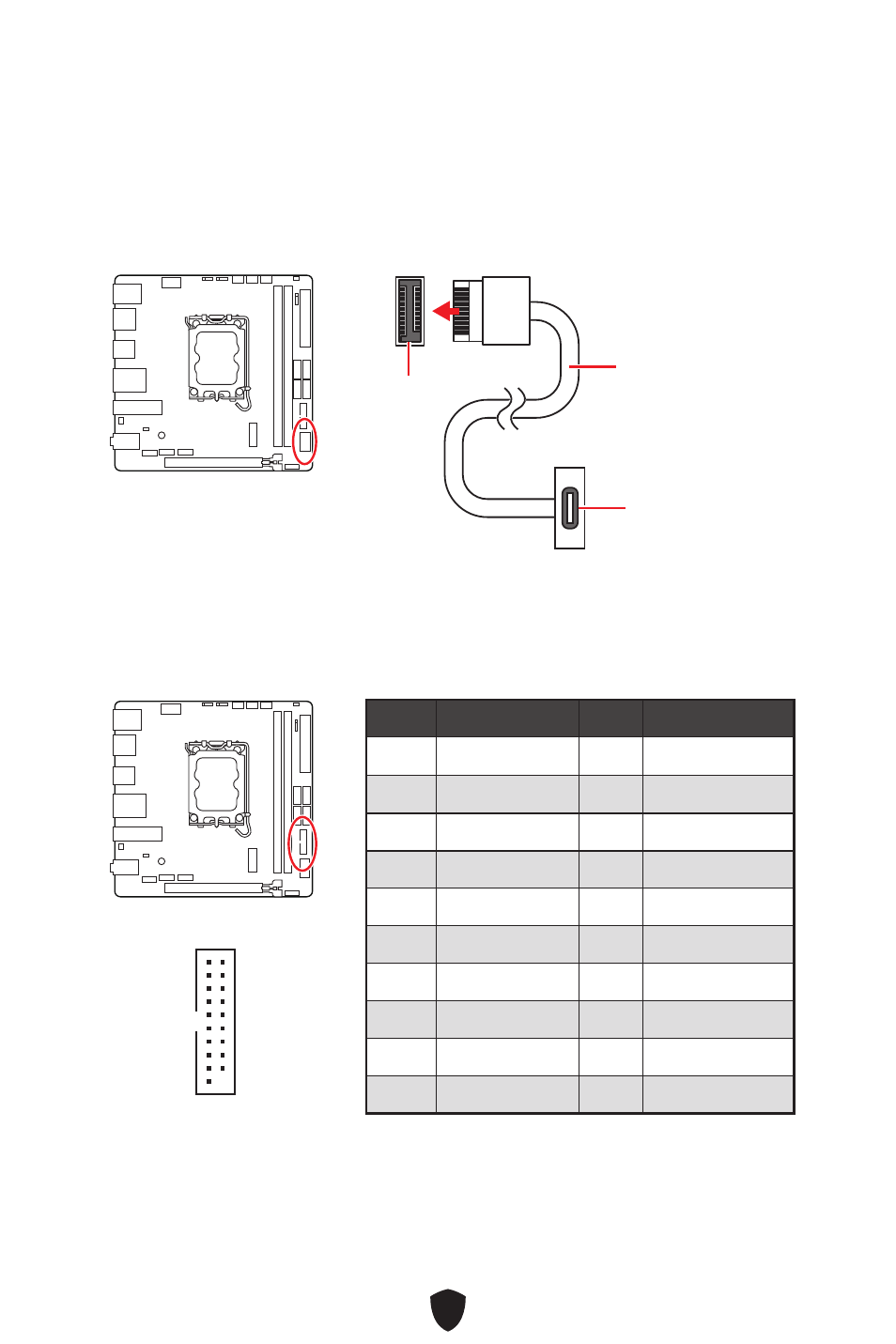

JUSB3

Câble USB Type-C

Port USB Type-C

sur le panneau

avant

Broche

Nom de signal

Broche

Nom de signal

1

Power

2

USB3_RX_DN

3

USB3_RX_DP

4

Ground

5

USB3_TX_C_DN

6

USB3_TX_C_DP

7

Ground

8

USB2.0-

9

USB2.0+

10

Ground

11

USB2.0+

12

USB2.0-

13

Ground

14

USB3_TX_C_DP

15

USB3_TX_C_DN

16

Ground

17

USB3_RX_DP

18

USB3_RX_DN

19

Power

20

No Pin

1

10

11

20
