26

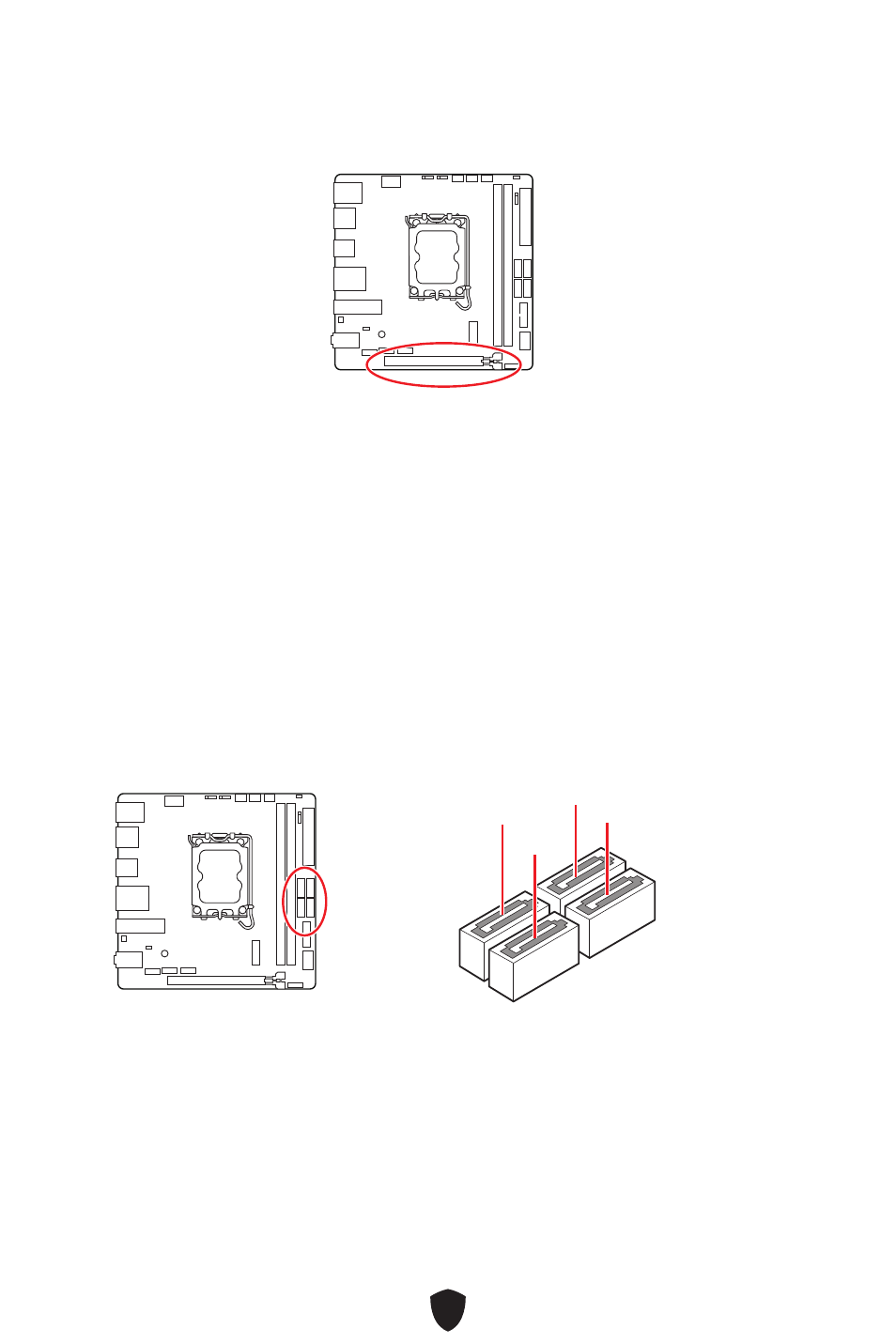

PCI_E1: PCIe 擴充插槽

重要

若安裝大型顯卡,需要使用工具如

MSI 顯卡支撐架

,以支撐其重量和防止插槽變形。

新增或移除擴充卡時,請確認已關機並拔除電源線。請詳讀擴充卡說明文件,以了解所

需變更的軟硬體設定。

SATA6

SATA7

SATA8

SATA5

SATA_5~8: SATA 6Gb/s 插孔

這些插孔是 SATA 6Gb/s 介面連接埠。每個插孔皆可連接一個 SATA 裝置。

重要

SATA 排線不可摺疊超過 90 度,以免傳輸資料時產生錯誤。

SATA 排線兩端接頭外觀相似,建議將平頭端接到主機板,以節省空間。
