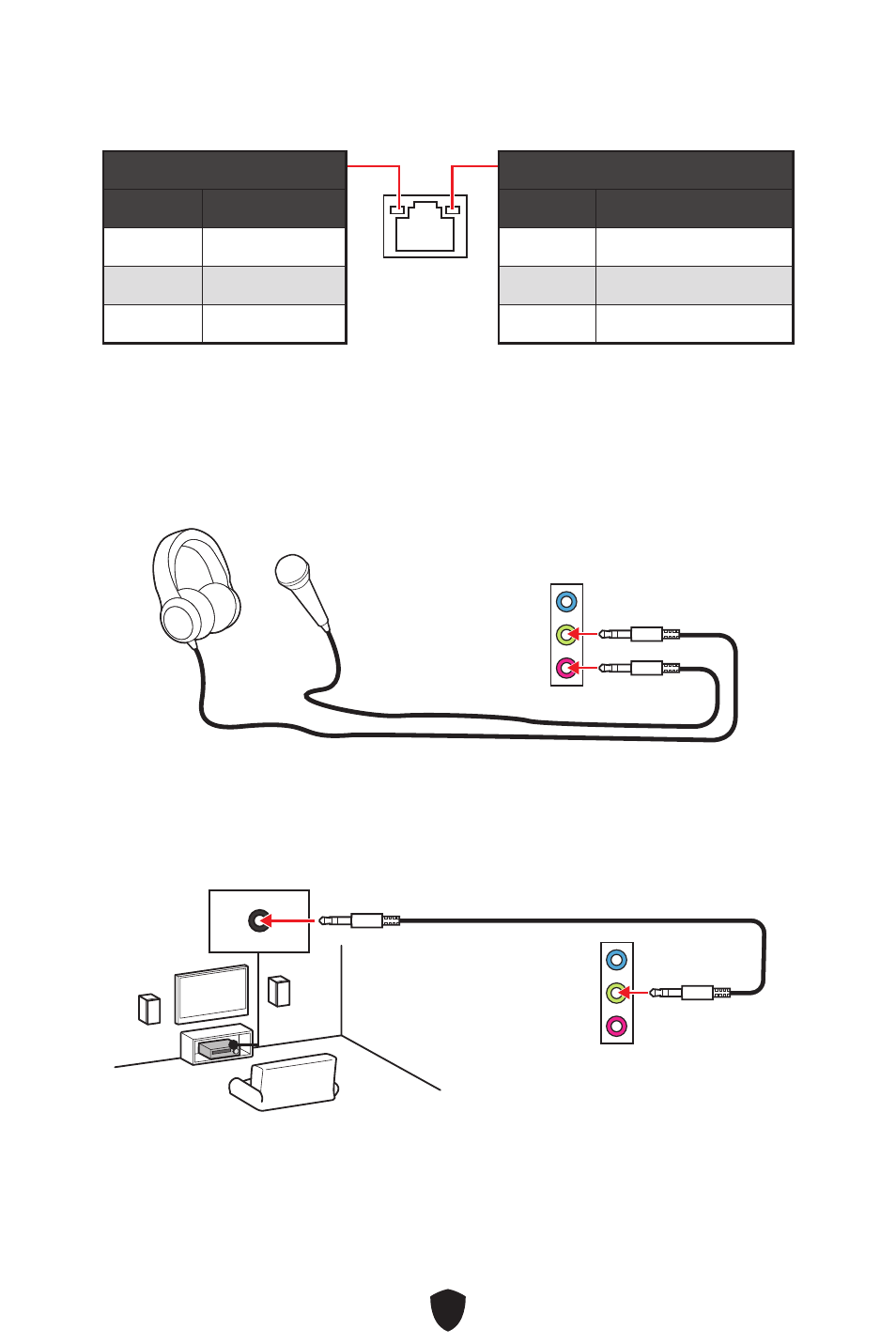

網路連接埠 LED 燈狀態表

連線/ 工作燈號
狀態

說明

關閉

未連線

黃燈

已連線

閃爍

資料傳輸中

速度燈號
狀態

速度

關閉

10 Mbps

綠燈

100/1000 Mbps

橘燈

2.5 Gbps

音效接頭連接示意圖

連接耳機與麥克風插孔示意圖

連接立體聲喇叭插孔示意圖

AUDIO INPUT
