31

Внимание!

Для обеспечения стабильной работы системной платы проверьте надежность

подключения всех кабелей питания к блоку питания АТХ.

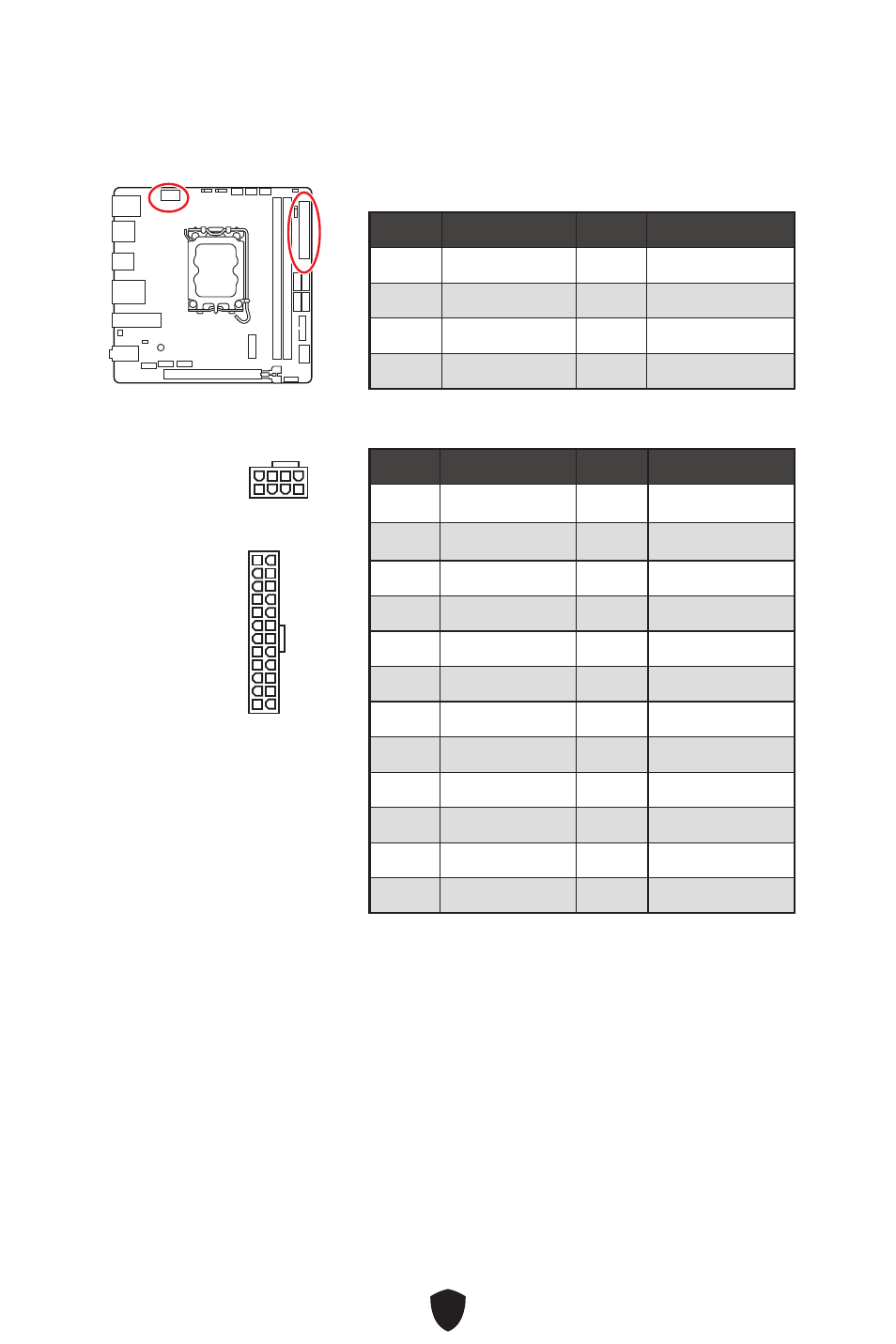

CPU_PWR1, ATX_PWR1: Разъемы питания

Данные разъемы предназначены для подключения блока питания ATX.

CPU_PWR1

Контакт

Название сигнала

Контакт

Название сигнала

1

Ground

2

Ground

3

Ground

4

Ground

5

+12V

6

+12V

7

+12V

8

+12V

ATX_PWR1

Контакт

Название сигнала

Контакт

Название сигнала

1

+3.3V

2

+3.3V

3

Ground

4

+5V

5

Ground

6

+5V

7

Ground

8

PWR OK

9

5VSB

10

+12V

11

+12V

12

+3.3V

13

+3.3V

14

-12V

15

Ground

16

PS-ON#

17

Ground

18

Ground

19

Ground

20

Res

21

+5V

22

+5V

23

+5V

24

Ground

5

4

1

8

CPU_PWR1

24

13

1

12

ATX_PWR1
