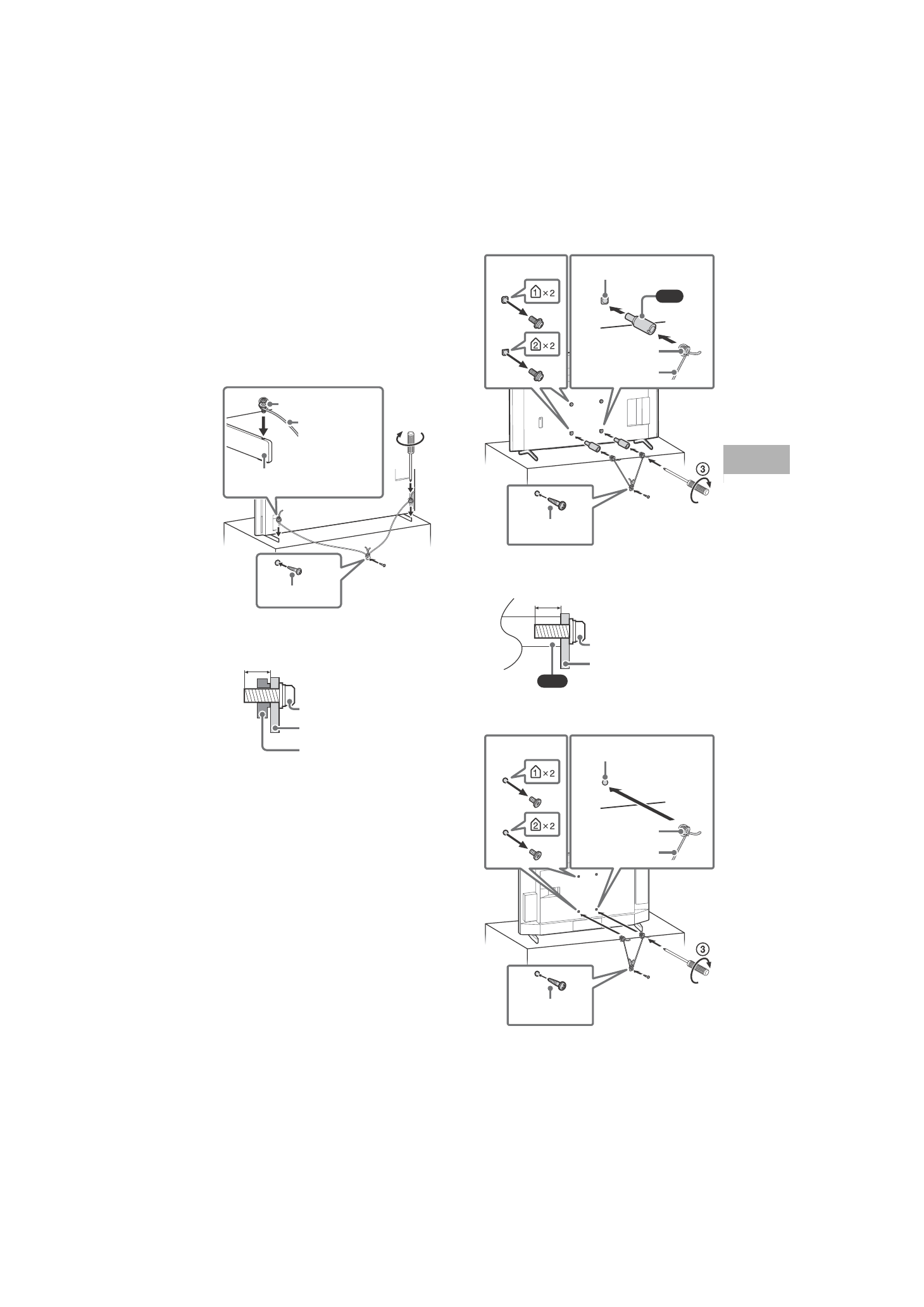

2 Fije la pantalla LCD a la base de soporte.
Utilice los herrajes opcionales que se enumeran a
continuación (no suministrados):
• El tornillo tipo M6 (atornillado al soporte de sobremesa
de la pantalla LCD) (Solo para FW-100BZ40J).
• El tornillo tipo M6 (atornillado a la cubierta trasera de la
pantalla LCD) (Excepto FW-100BZ40J).
• Un tornillo o elemento similar (sujetado a la base de
soporte de la pantalla LCD).
• Cuerda o cadena (lo suficientemente fuerte para
tolerar el peso de la pantalla LCD). Asegúrese de que
no haya demasiada longitud sobrante de cuerda o
cadena.
FW-100BZ40J
La longitud del tornillo M6 difiere según el grosor de
cuerda o cadena utilizada. Consulte la siguiente
ilustración.
FW-75BZ30J / 65BZ30J / 55BZ30J1 / 55BZ30J /
50BZ35J / 50BZ30J / 43BZ35J / 43BZ30J
La longitud del tornillo M6 difiere según el grosor de
cuerda o cadena utilizada. Consulte la siguiente
ilustración.
FW-32BZ30J
1,5 N·m
{15 kgf·cm}
Tornillo (no
suministrado)
Orificio para tornillo en el soporte
de sobremesa de la pantalla LCD
Cuerda o cadena (no
suministrada)
Tornillo tipo M6 (no
suministrado)
10 mm – 20 mm
Tornillo (M6)
Cuerda o cadena
Soporte de sobremesa de la pantalla
LCD
1 2
4
VS
1,5 N·m
{15 kgf·cm}
Tornillo tipo M6 (no
suministrado)
Cuerda o cadena (no
suministrada)
Tornillo (no
suministrado)
Orificio para tornillo en la parte
posterior
(suministrado)
VS
10 mm – 12 mm
Tornillo (M6)
Cuerda o cadena
1 2
4
Tornillo tipo M6 (no
suministrado)
Cuerda o cadena (no
suministrada)
Tornillo (no
suministrado)
1,5 N·m
{15 kgf·cm}
Orificio para tornillo en la parte
posterior
