Fonctions de commande
Vous pouvez commander l’écran LCD depuis un service externe via RS-232C. Le raccordement
RS-232C est expliqué brièvement dans cette page.

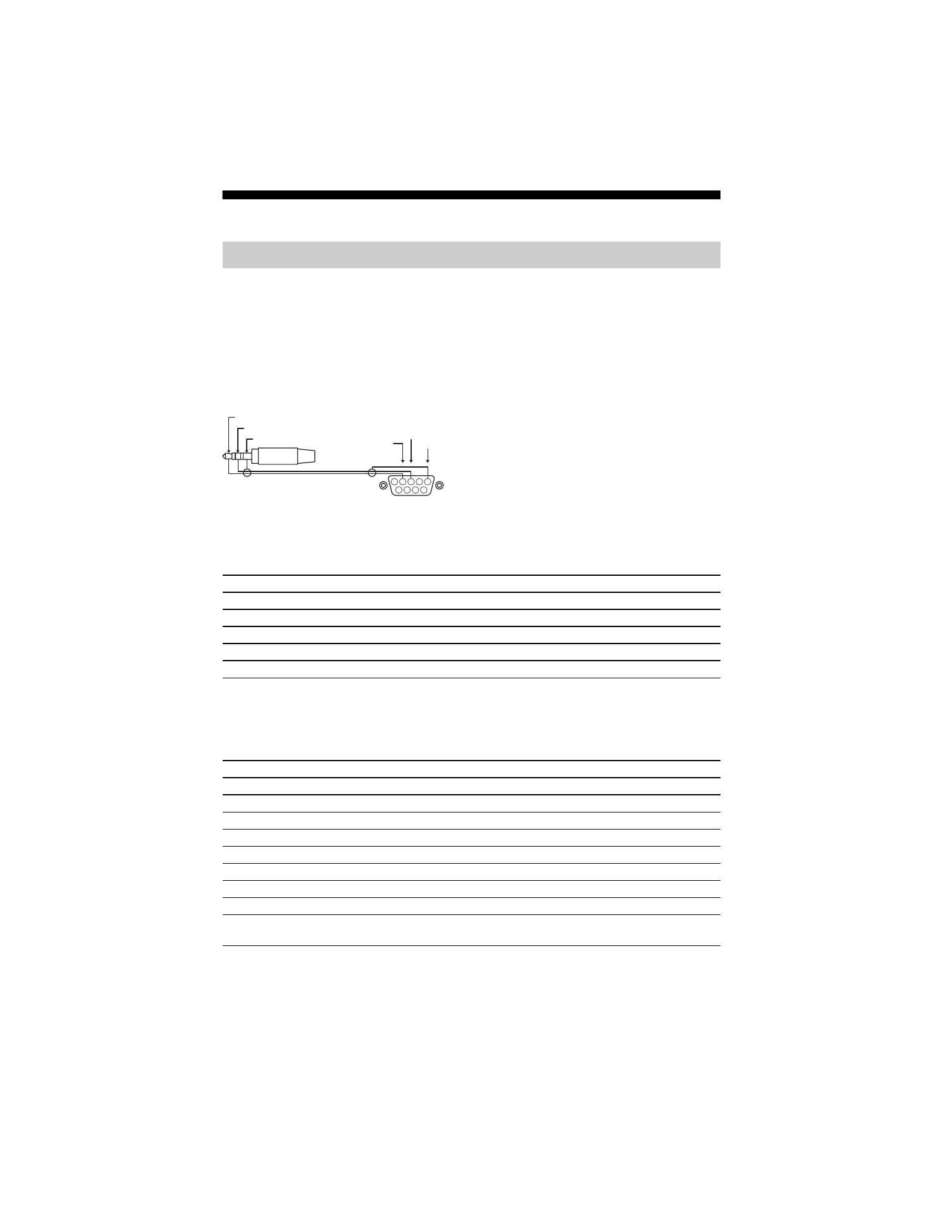

Raccordez le RS-232C à l’écran LCD avec un mini-jack stéréo 3,5 mm (fourni).
Mini-jack stéréo 3,5 mm
Lors du raccordement RS-232C, effectuez les réglages de connexion ci-dessous.
Nous présentons le format de données pour la communication RS-232C ci-dessous.
(a) Requêtes du contrôleur à l’écran LCD
RS-232C
Interface
Réglages de connexion
Débit en bauds
9 600 bps
Données
8 bits
Parité
Aucune
Bit de départ
1 bits
Bit d’arrêt
1 bits
Contrôle du débit
Aucune
1 2 3 4
6 7 8 9
5
GND
TXD
RXD
ASTUCE : Écran LCD
t
Contrôleur
BAGUE : Contrôleur
t
Écran LCD
ASTUCE
BAGUE
GAINE
Format de données
N°
Élément
Valeur
1
En-tête
0x8C
: Commande
2
Catégorie
0x00
(fixe)
3
Fonction
0xXX
4
Longueur
0xXX
(=Données X+1 octet)
5
Données 1
0xXX
:
:
0xXX
:
:
0xXX
X+4
Données X
0xXX
X+5
Somme de
contrôle
0xXX
