4
GeNeRaL RuLes
S
tructure
I
nStallatIon
do Not BuiLd the suR-
RouNdiNG stRuctuRe
BeFoRe ReceiviNG YouR
uNit. structure measurements should
be verified against the unit to ensure a
proper fit.
P
lumbIng
Install all plumbing and drainage
before securing the unit. it is always
recommended to have a competent,
professional plumber do the plumbing
installations.
Before drilling a hole in the floor for the
drainpipe, make sure there are no hidden
elements underneath (pipes, floor joists,
heating ducts, electrical wires).
l
evelIng
iMPoRtaNt: the unit must be
installed perfectly levelled.
Level the unit using wood edges
fixed to the floor under the wooden
base or using mortar cement.
Mortar cement; To provide additional
support, improve soundproofing and
facilitate leveling, it is recommended
that a layer of mortar or plaster be
applied to the base of the bathtub
legs, and covered with a 1/16” (2 mm)
polyethylene sheet. The layer should be
thick enough to facilitate the leveling of the
unit without raising it. Once the unit is in
position, ensure it is level in both directions
for proper draining.
Leveling must be done under the wood
legs located beneath the unit. do not
level directly behind or under the flange
at the front of the unit. Fig. 2.
Before installing the unit, the frame and
plumbing must be completed according
to the instructions. If it is renovation work
taking place, the wall surfaces must be
removed in order to allow for the installation
of the appropriate structural frame.
RèGLes GéNéRaLes
I
nStallatIon De la Structure
Ne Pas coNstRuiRe La
stRuctuRe avaNt d’avoiR
Reçu L’uNité . afin d’assurer
une installation parfaite, les dimensions
de la structure doivent être vérifiées à
partir des dimensions de l’unité.
P
lomberIe
Mettre en place toute la plomberie et le
tuyau d’évacuation avant de fixer l’unité.
il est recommandé de faire exécuter la
plomberie par un plombier accrédité et
compétent.
Avant de percer le plancher pour le
tuyau d’évacuation, s’assurer qu’il n’y ait
aucun élément caché sous le plancher
(tuyaux, solives, conduits de chauffage, fils
électriques).
m
ISe De nIveau
iMPoRtaNt: L’unité doit être
installée au niveau.
Niveler l’unité à l’aide de cales
fixées au plancher sous la base ou à
l’aide de ciment égalisateur.
Ciment égalisateur; Pour procurer un support
additionnel, améliorer l’insonorisation et
faciliter la mise de niveau, il est recommandé
d’étendre une couche de mortier ou de
plâtre et de la recouvrir d’une feuille de
polyéthylène de 2 mil. La couche devrait
être assez épaisse pour faciliter la mise
de niveau et non pas hausser l’unité. Une
fois l’unité en position, s’assurer qu’elle est
de niveau dans les deux directions afin
d’assurer le drainage.
La mise de niveau doit se faire
uniquement sous le panneau de bois
situé sous l’unité. Ne pas niveler
directement derrière ou sous la lèvre à
l’avant de l’unité. Fig. 2.
Avant d’installer l’unité, l’encadrement
et la plomberie doivent être complétés
conformément aux instructions. S’il s’agit
de travaux de rénovation, les surfaces
murales existantes doivent être retirées
afin de permettre l’installation de l’ossature
appropriée.
ReGLas GeNeRaLes
I
nStalacIón De la eStructura
No coNstRuYa La estRuc-
tuRa aNtes de haBeR
ReciBido La uNidad. Las
dimensiones de la estructura deben ser
verificadas a partir de las dimensiones
de la unidad, con objeto de asegurar una
instalación perfecta.
P
lomería
Instale toda la plomería y el tubo de
desagüe antes de fijar la unidad. se
recomienda confiar los trabajos de
plomería a un plomero calificado y
competente.
Antes de perforar el suelo para instalar
el tubo de desagüe, cerciórese de que
no hay ningún elemento oculto debajo
del piso (tuberías, listones, ductos de
calefacción, cables eléctricos).
n
IvelacIón
iMPoRtaNte: la unidad debe ser
instalada perfectamente nivelada.
Nivelar la unidad con ayuda de
calzos fijados en el piso bajo la base o
con ayuda de cemento igualador.
Cemento igualador; Para proporcionar un
soporte adicional, mejorar la insonorización
y facilitar la nivelación, le recomendamos
echar una capa de mortero o yeso y
cubrirla con una hoja de polietileno de 2
mm. La capa debe ser lo suficientemente
espesa para facilitar la nivelación y no
sobrellevar la unidad. Una vez que la
unidad esté en posición, cerciórese de
que está nivelada en ambos lados para
asegurar un drenaje adecuado.
La nivelación sólo debe hacerse bajo
el panel de madera ubicado debajo
de la unidad. No nivelar directamente
detrás o debajo del borde delantero de
la unidad. Fig. 2.
Antes de instalar la unidad, deben estar
terminadas la estructura y tuberías con
arreglo a las instrucciones. En caso de
tratarse de labor de renovación, deben
retirarse las superficies de las paredes
existentes con miras a posibilitar la
instalación adecuada del armazón.

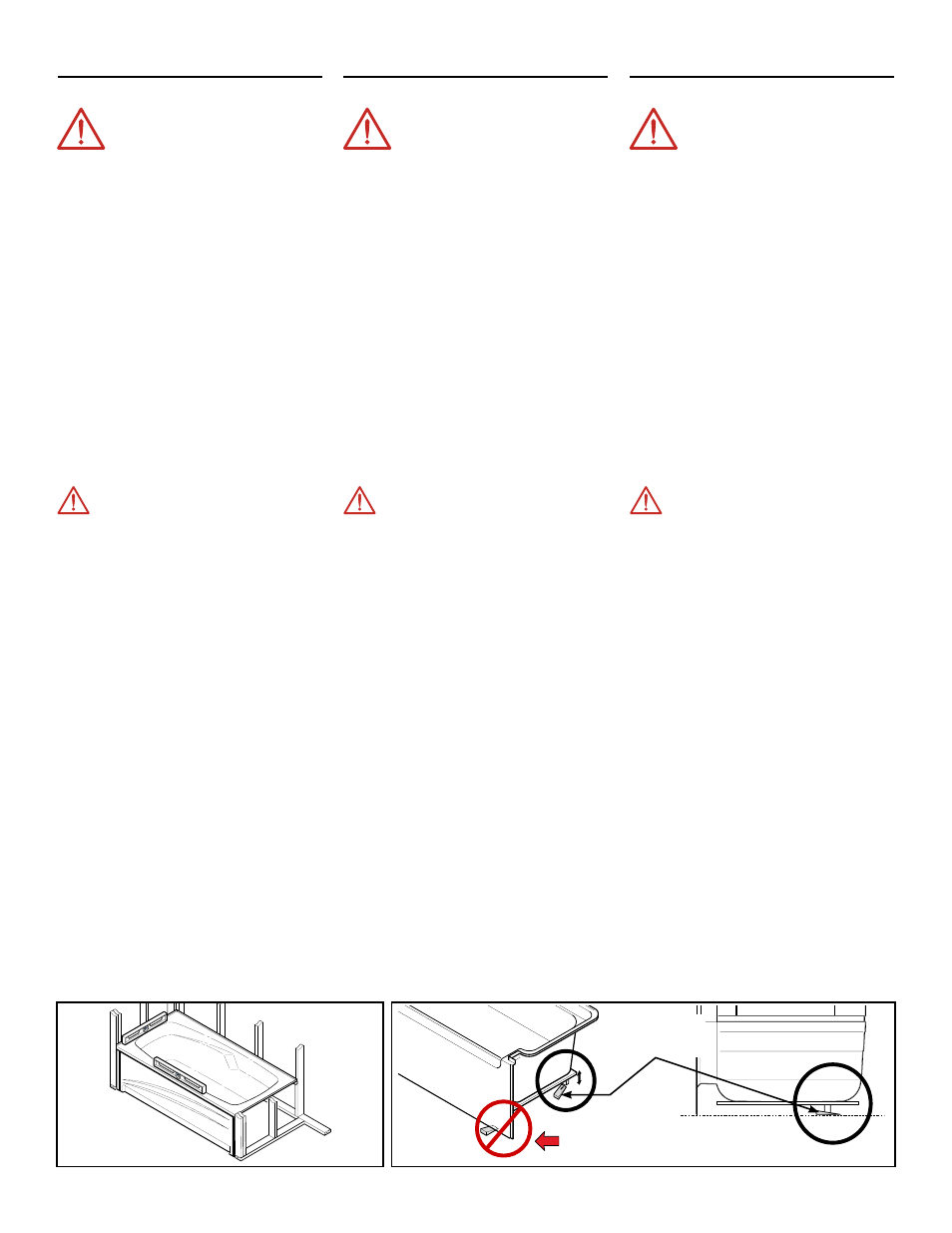

Fig. 1 Fig. 2
Wood shim
Cale de bois
Cuña de madera
do not shim under the front flange
Ne pas niveler sous la lèvre frontale
No nivelar debajo del borde delantero
