Este tipo de coifa deve ser embutida em um pênsil ou outro
suporte.
As instruções em seqüência numérica se referem aos
desenhos que estarão nas primeiras paginas deste manual,
contendo assim as respectivas numerações.
1. Retirar os filtros antigordura (1 ou 2 em base ao modelo).
2. Remover a moldura.
3. Instalare a flange de conexão no furo de evacuação.
4. Preparar o armário de parede onde será instalado o
exaustor.
5. Fixar o tubo de evacuação á flange e depois enfiar o
exaustor no armário de modo a que o tubo e o cabo
elétrico saiam pelo teto do armário.
Fixar o exaustor ao fundo do armário com 8 parafusos.
Só para versão Aspirante: o tubo de evacuação deve
ser direto em direção ao exterior.
Só para versão Filtrante: Cortar o tubo á medida de
modo a que o ar seja conduzido ao teto do armário.
6. Só para versão Aspirante: Retirar os filtros de carvão.
7. Remontar a moldura verificando o acoplamento com o
exaustor.
8. Remontar os filtros antigordura.
Executar a ligação com a rede elétrica doméstica e
verificar o correto funcionamento do exaustor.
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

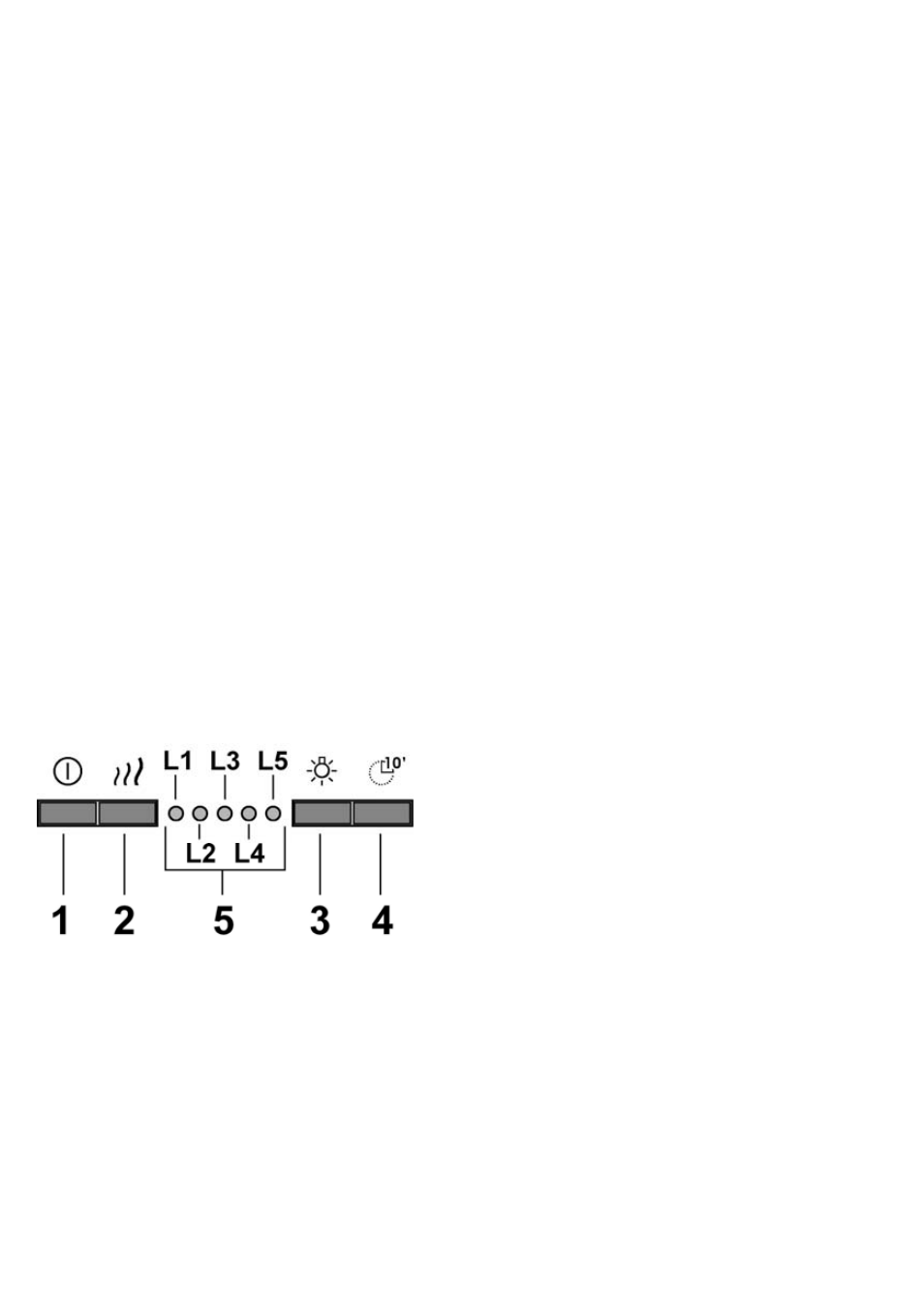

Modelos DHG1136X - DHG1137X
1 ON/OFF
motor
Ao pressionar o botão, o exaustor acciona-se na
velocidade 1.
Ao pressionar o botão durante o funcionamento o
exaustor passa ao estado OFF.
2 Aumento velocidade
Ao pressionar o botão, o exaustor passa do estado OFF
à velocidade 1.
Ao pressionar o botão (exaustor no estado ON) é
aumentada a velocidade do motor da velocidade 1 à
intensiva.
A cada velocidade corresponde a ligação do respectivo
led.
Velocidade 1 led L1
Velocidade 2 led L2
Velocidade 3 led L3
Velocidade intensiva led L4 (a piscar)
A velocidade intensa é temporizada. A temporização
padrão é de 5', no final da qual o exaustor posiciona-se
na velocidade 2.
Para desactivar a função antes do tempo terminar
pressione o botão 2, o exaustor posicina-se na
velocidade 1, ao pressionar o botão 1 o exaustor desliga-
se.
3 ON/OFF luzes
4 Temporização velocidade
5 Indicador do estado de funcionamento
Temporização velocidade
A temporização das velocidades habilita-se ao pressionar o
botão 4, quando a temporização termina o exaustor desliga-
se.
A temporização é dividida da seguinte maneira:
Velocidade 1 20 minutos (led L1 a piscar)
Velocidade 2 15 minutos (led L2 a piscar)
Velocidade 3 10 minutos (led L3 a piscar)
Velocidade intensiva 5 minutos (led L4 a piscar)
Durante o funcionamento temporizado pressionando a tecla 1
o exaustor desliga-se, se pressionar a tecla 2 ou a tecla 4 o
exaustor volta à velocidade programada.
Sinalização do filtro antigorduras
Após 40 horas de funzionamento os led L5 acendem-se
Quando aparece esta sinalização o filtro das gorduras
instalado necessita de ser lavado.
Para reiniciar a sinalização mantenha pressionado o botão 1
por 3''.
Sinalização do filtro carvão ativo
Após 160 horas de funcionamento os led L5 piscam
Quando aparece esta sinalização o filtro carvões instalado
deve ser substituído.
Para reiniciar a sinalização mantenha pressionado o botão 1
por 3''.
No caso de sinalização contemporânea de ambos os filtros,
os led L5 indicarão alternativamente os alarmes ficando
acesos por 3'' e piscando sucessivamente por 3 vezes.
Para reiniciar deve-se efectuar 2 vezes o processo acima
descrito.
A primeira vez reinicia a sinalização do filtro de gorduras, a
segunda reinicia a sinalização do fltro carvões.
Na modalidade padrão a sinalização filtro carvões não está
activa.
Caso se utilize o exaustor na versão filtrante é necessário
habilitar a sinalização do filtro carvões.
Activação da sinalização do filtro carvões:
Posicione o exaustor em OFF e mantenha pressionado
