3. Instalar la abrazadera en el agujero de descarga.
4. Preparar el mueble colgante donde vendrá instalada la
campana.
5. Fijar el tubo de descarga a la abrazadera , luego insertar
la campana en el mueble colgante en modo en que el
tubo y cable eléctrico salgan del techo del mueble
colgante.
Fijar la campana al fondo del mueble colgante con 8
tornillos.
Sólo para Versión aspirante: el tubo de descarga debe
estar dirigido hacia el exterior.
Sólo para Versión filtrante: cortar el tubo a medida en
modo en que el aire venga descargado sobre el techo
del mueble colgante
6. Sólo para Versión aspirante: remover los filtros al
carbón.
7. Rearmar la corniz verificando el realizado enganche con
la campana.
8. Rearmar el filtro grasas.
Ejecutar la conexión eléctrica y verificar el buen
funcionamiento de la campana.
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

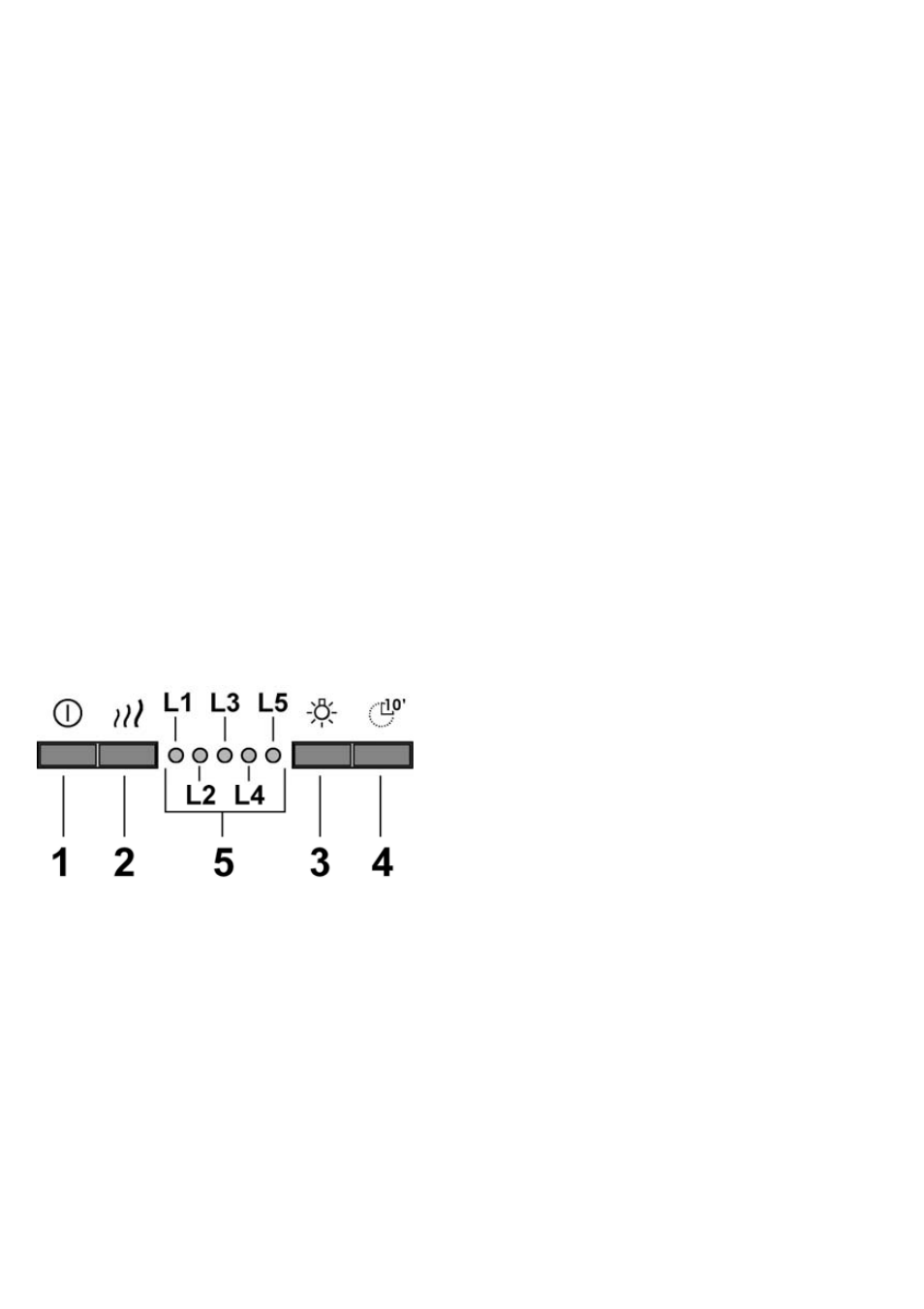

Modelos DHG1136X - DHG1137X
1 ON/OFF
motor
Pulsando el botòn la campana extractora se activa a la
velocidad 1.
Pulsando el botòn durante el funcionamiento de la
campana extractora pasa al estado OFF.
2 Aumento
velocidad
Pulsando el botòn la campana extractora pasa del
estado OFF a la velocidad 1.
Pulsando el botòn ( campana extractora ON) se
aumenta la velocidad del motor de la velocidad 1 a la
intensiva.
A cada velocidad corresponde la activaciòn del led
correspondiente.
Velocidad 1 led L1
Velocidad 2 led L2
Velocidad 3 led L3
Velocidad intensiva led L4 (relampagueante)
La velocidad intensiva es temporizada. La temporizaciòn
standard es de 5’, al final de la cual la campana
extractora se coloca a la velocidad 2.
Para desactivar la funciòn antes de que termine el
tiempo pulsar el botòn 2, la campana se colocarà a la
velocidad 1, pulsando el botòn 1 la campana se apagarà
.
3 ON/OFF luces
4 Temporizaciòn Velocidad
5 Indicador estado de funcionamiento
Temporizaciòn Velocidad
La temporizaciòn de las Velocidades se activa pulsando el
botón 4, a temporizaciòn terminada la campana extractora se
apaga
La temporizaciòn se divide asi:
Velocidad 1 - 20 minutos (led L1 relampagueante)
Velocidad 2 - 15 minutos (led L2 relampagueante)
Velocidad 3 - 10 minutos (led L3 relampagueante)
Velocidad intensiva - 5 minutos (led L4 relampagueante)
Durante el funcionamiento temporizado pulsando el botòn 1 la
campana se apaga, si se pulsa el botòn 2 o el botòn 4 la
campana regresa a la velocidad ajustada.
Indicaciòn filtro grasas
Después de 40 horas de funcionamiento el led L5 se
enciende.
Cuando aparece la indicaciòn el filtro grasas instalado debe
ser lavado.
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3”.
Indicaciòn filtro al carbòn
Después de 160 horas de funcionamiento el L5
relampaguea.
Cuando aparece la indicaciòn el filtro grasas instalado tiene
que ser cambiado.
Para resetear la indicaciòn mantener pulsado el botòn 1 por
3”.
En el caso de indicaciòn contemporanea de ambos filtros, el
led L5 indicarà alternativamente las alarmas quedando
encendido por 3" y relampagueando sucesivamente por 3
veces.
El reset se lleva a cabo efectuando 2 veces el mismo
procedimiento ya descrito.
La primera vez resetea la indicaciòn del filtro grasas, la
segunda resetea la indicaciòn del filtro al carbòn.
En la modaliidad standard la indicaciòn filtro al carbòn no
està activa.
Si se utiliza la campana extractora en versiòn filtrante es
necesario activar la indicaciòn del filtro al carbòn.
