DE DIETRICH DHG1166X - Manual (Page 75)

75
Questo tipo di cappa deve essere incassata in un pensile o
altro supporto.
Le istruzioni in sequenza numerica di seguito riportate, fanno
riferimento ai disegni che troverete nelle prime pagine di
questo manuale, contenente la rispettiva numerazione.
1. Togliere il filtro grassi (1 o 2 in base al modello).
2. Rimuovere la cornice.
3. Installare la flangia sul foro di scarico.
4. Preparare il pensile dove verrà installata la cappa.
5. Fissare il tubo di scarico alla flangia dopodichè infilare la
cappa sul pensile in modo che tubo e cavo elettrico
fuoriescano dal soffitto del pensile.
Fissare la cappa al fondo del pensile con 8 viti.
Solo per Versione aspirante: il tubo di scarico deve
essere diretto verso l'esterno.
Solo per Versione filtrante: tagliare il tubo a misura in
modo che l'aria venga scaricata sul soffitto del pensile
6. Solo per Versione aspirante: rimuovere i filtri al
carbone.
7. Rimontare la cornice verificando l'avvenuto aggancio con
la cappa.
8. Rimontare il filtro grassi.
Eseguire il collegamento elettrico e verificare il buon
funzionamento della cappa.
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

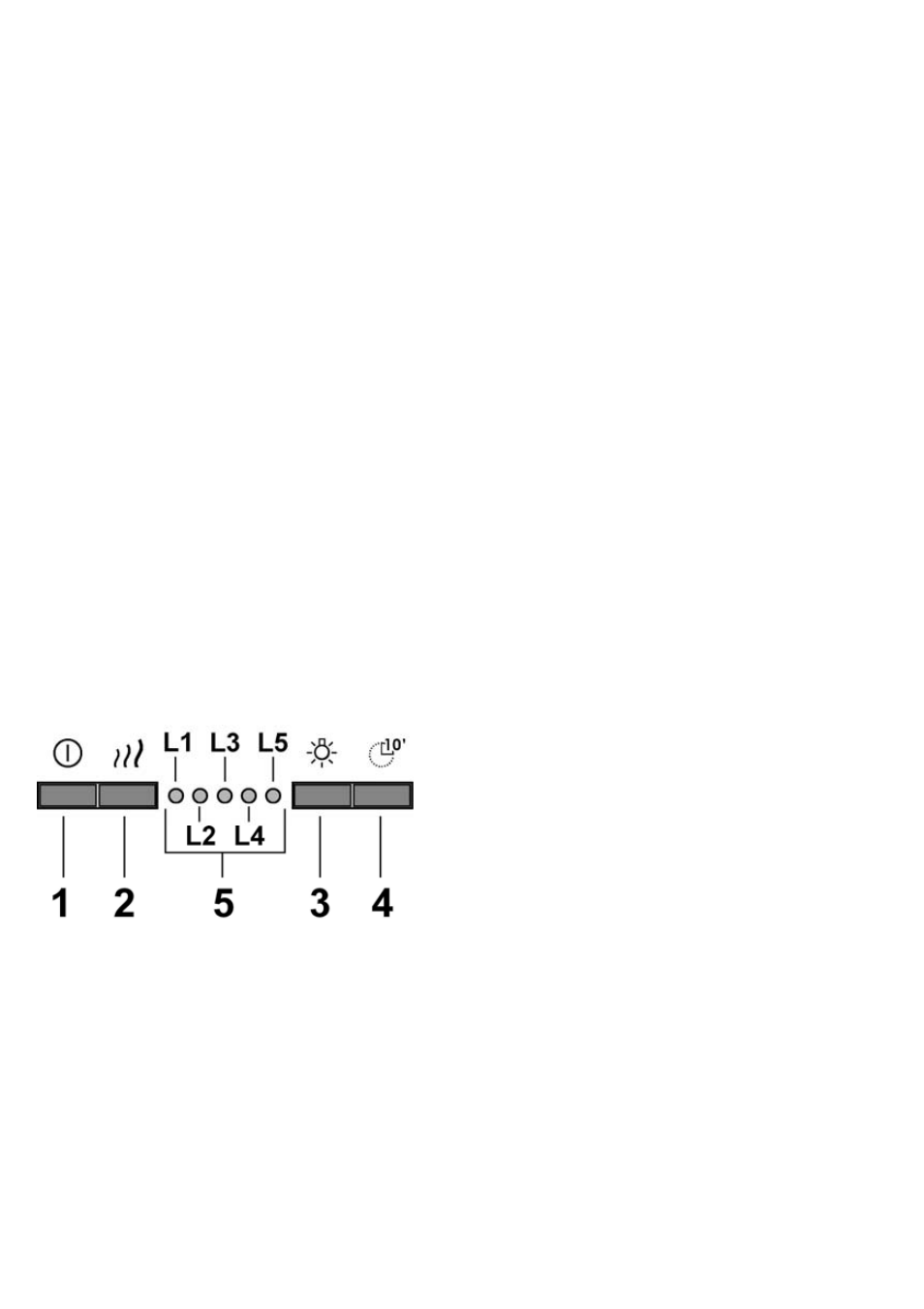

Modelli DHG1136X - DHG1137X
1 ON/OFF
motore
Premendo il pulsante la cappa si avvia alla velocità 1.
Premendo il pulsante durante il funzionamento la cappa
passa in stato OFF.
2 Incremento velocità
Premendo il pulsante la cappa passa dallo stato OFF alla
velocità 1.
Premendo il pulsante (cappa in stato ON) viene
incrementata la velocità del motore dalla velocità 1 alla
intensiva.
Ad ogni velocità corrisponde l’accensione del rispettivo
led.
Velocità 1 led L1
Velocità 2 led L2
Velocità 3 led L3
Velocità intensiva led L4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione
standard è di 5’, alla fine della quale la cappa si
posiziona alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo
premere il tasto 2, la cappa si posizionerà alla velocità 1,
premendo il tasto 1 la cappa si spegnerà.
3 ON/OFF luci
4 Temporizzazione velocità
5 Indicatore stato di funzionamento
Temporizzazione velocità
La temporizzazione delle velocità si abilita premendo il tasto
4, a temporizzazione scaduta la cappa si spegne.
La temporizzazione è così suddivisa:
Velocità 1 - 20 minuti (led L1 lampeggiante)
Velocità 2 - 15 minuti (led L2 lampeggiante)
Velocità 3 - 10 minuti (led L3 lampeggiante)
Velocità intensiva - 5 minuti (led L4 lampeggiante)
Durante il funzionamento temporizzato premendo il tasto 1 la
cappa si spegne, se si preme il tasto 2 o il tasto 4 la cappa
torna alla velocità impostata.
Segnalazione filtro grassi
Dopo 40 ore di funzionamento i led L5 si accende.
Quando compare tale segnalazione il filtro grassi installato
necessita di essere lavato.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Segnalazione filtro carboni
Dopo 160 ore di funzionamento i led L5 lampeggia.
Quando compare tale segnalazione il filtro carboni installato
deve essere sostituito.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Nel caso di segnalazione contemporanea di entrambi i filtri, il
led L5 indicherà alternativamente gli allarmi rimanendo
acceso per 3" e lampeggiando successivamente per 3 volte.
Il reset avviene effettuando 2 volte la procedera sopra
descritta.
La prima volta resetta la segnalazione del filtro grassi, la
seconda resetta la segnalazione del filtro carboni.
Nella modalità standard la segnalazione filtro carboni non è
attiva.
Nel caso si utilizzi la cappa in versione filtrante è necessario
abilitare la segnalazione filtro carboni.
Attivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
I led L1 e L2 lampeggeranno per 5”.
Disattivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
Il led L1 lampeggerà per 2”.
