DG4000 快速指南
24
使用机架
本仪器可安装到
19 英寸标准机柜内。
部件清单
DG4000 机架（如图 11 所示）的部件清单如下表所示。其中，“标号”一栏与图 12、
图
13 对应。
表
1 机架部件清单
标号
名称
数量
零件编号
描述
1-1
前面板
1
RM-DG4-01
1-2
底板
1
RM-DG4-02
1-3
左侧板
1
RM-DG4-03
1-4
右侧板
1
RM-DG4-04
1-5
压脚
2
RM-DG4-05
1-6
固定件
2
RM-DG4-06
2-1
M4 螺钉
18
RM-SCREW-01 M4 x 6 十一字切沟盘头机械牙螺钉
2-2
M6 螺钉
4
RM-SCREW-02 M6 x 20 十一字切沟盘头机械牙螺钉
2-3
M6 螺母
4
RM-SCREW-03 M6 x 4 带定位锁片机械牙方螺母

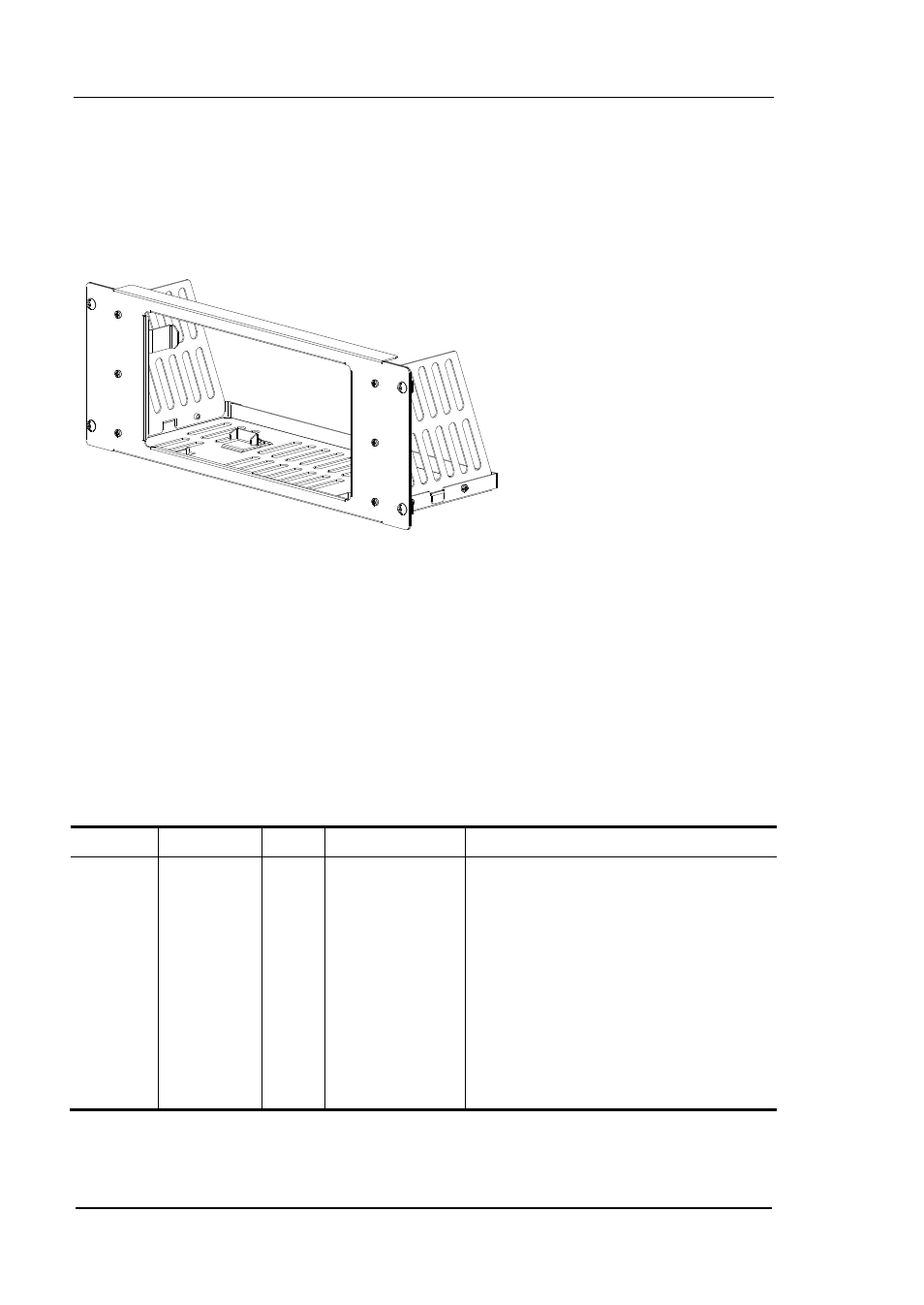

图
11 机架
