Informazioni

– per ulteriori informazioni: www.bang-olufsen.com

Prese sul pannello dei collegamenti

Cavo alimentazione e spina

Il pannello di collegamento sul retro del televisore contiene le prese per il collegamento al BeoSystem 4 e alla
rete elettrica.
Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati specificamente per il prodotto.
Non sostituire la spina e se il cavo dovesse subire danni, è necessario acquistarne uno nuovo da un rivenditore
Bang & Olufsen.

Installazione del televisore

Questa Guida contiene le informazioni sul collegamento e la configurazione del

televisore con un BeoSystem 4 Bang & Olufsen. Per informazioni generali sull'utilizzo,
vedere le Guide BeoSystem 4 disponibili su www.bang-olufsen.com/guides. Il rivenditore

Bang & Olufsen è tenuto a consegnare, installare e configurare il prodotto.

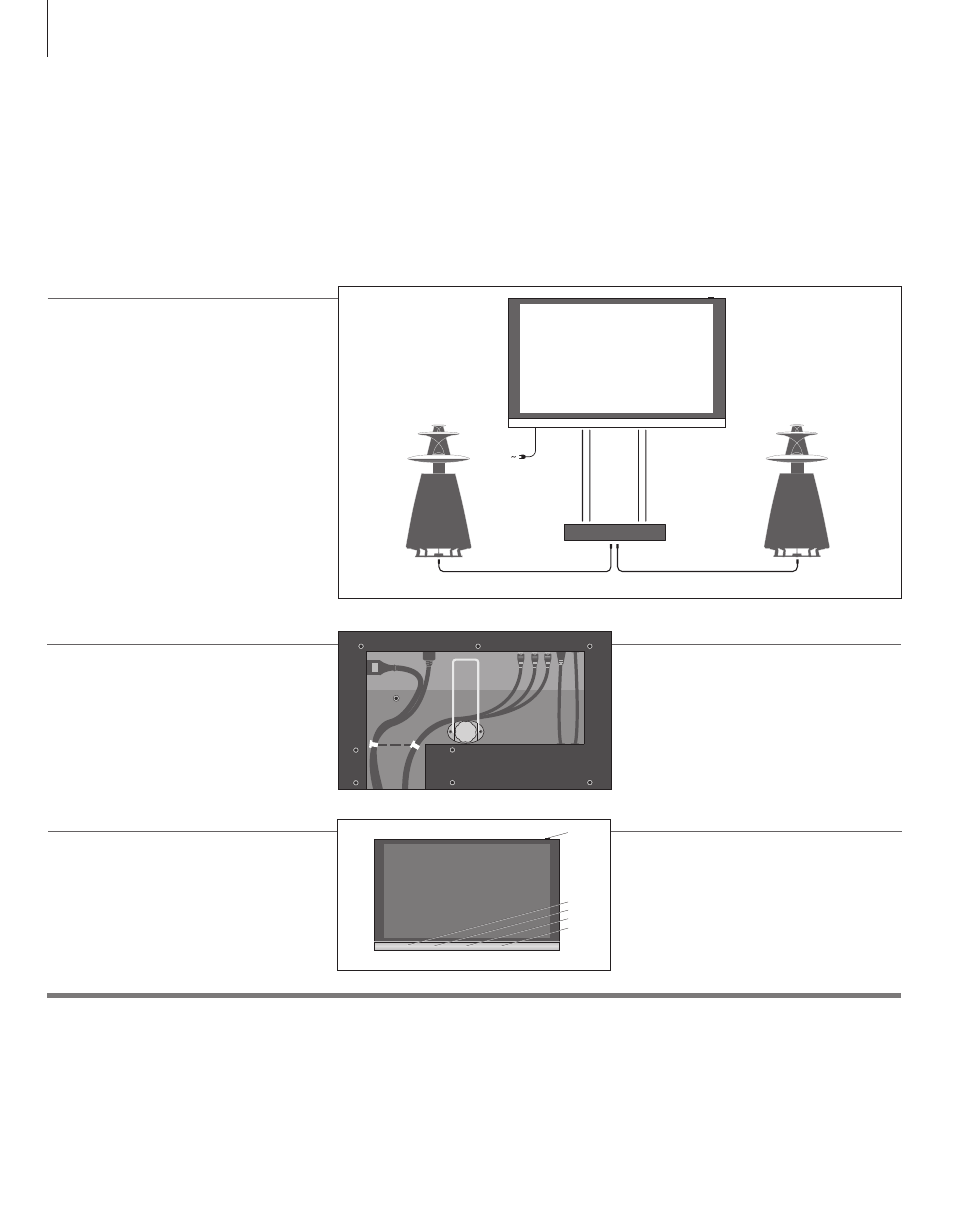

Instradamento dei cavi

Quando il televisore è montato sulla staffa
da parete, è possibile abbassare la staffa
distanziatrice (A) per accedere al pannello
dei collegamenti.

Collegamenti

Effettuare i collegamenti quando sia il televisore
sia il BeoSystem sono scollegati dalla rete elettrica.
Collegare il televisore utilizzando cavi di tipo
corretto. Una volta effettuati tutti i collegamenti,
collegare l'intero impianto alla rete elettrica.
Il televisore è dotato di un diffusore centrale
integrato. Per ottimizzare l'esperienza audio,
è possibile collegare diffusori aggiuntivi.

Panoramica

1 Spia luminosa. Quando il televisore viene acceso

o spento, la spia luminosa si illumina brevemente.
Per informazioni generali sull'utilizzo, vedere le

Guide BeoSystem 4 disponibili su www.bang-

olufsen.com/guides.

2 IR-blaster per i segnali 3D.
3 Ricevitore IR per la ricezione dei segnali del

telecomando.

4 Braccio sensore dell'Automatic Colour Management.

Per ragioni di sicurezza, fissare i cavi con fermacavo.
Posizionare i cavi dietro la staffa distanziatrice.

1

2

2

3

4

POWER LINK

POWER LINK

HDMI IN

POWER LINK

IR OUT

HDMI OUT

PL6

IR / AUTO

CONTRAST

CONTRO

L

MONITOR

CONTRO

L

BEOSYSTEM

BEOSYSTEM

A
