Información
– si desea obtener más información
Tomas del panel de conexiones
Cable y enchufe de alimentación
El panel de conexiones, situado en la parte posterior del televisor, contiene las tomas que permiten
conectar el equipo a BeoSystem 4 y a la red eléctrica.
El enchufe y el cable de alimentación suministrados han sido diseñados especialmente para este equipo.
No cambie el enchufe; si el cable de alimentación resulta dañado, deberá adquirir otro a través de su distribuidor
de Bang & Olufsen.
Instalación del televisor
Esta Guía contiene información acerca de la conexión e instalación del televisor con
un equipo BeoSystem 4 de Bang & Olufsen. Si desea obtener información de carácter
general acerca del uso habitual, consulte las guías de BeoSystem 4 disponibles en el
sitio we. Su distribuidor local es responsable de la
entrega, la instalación y la configuración del equipo.

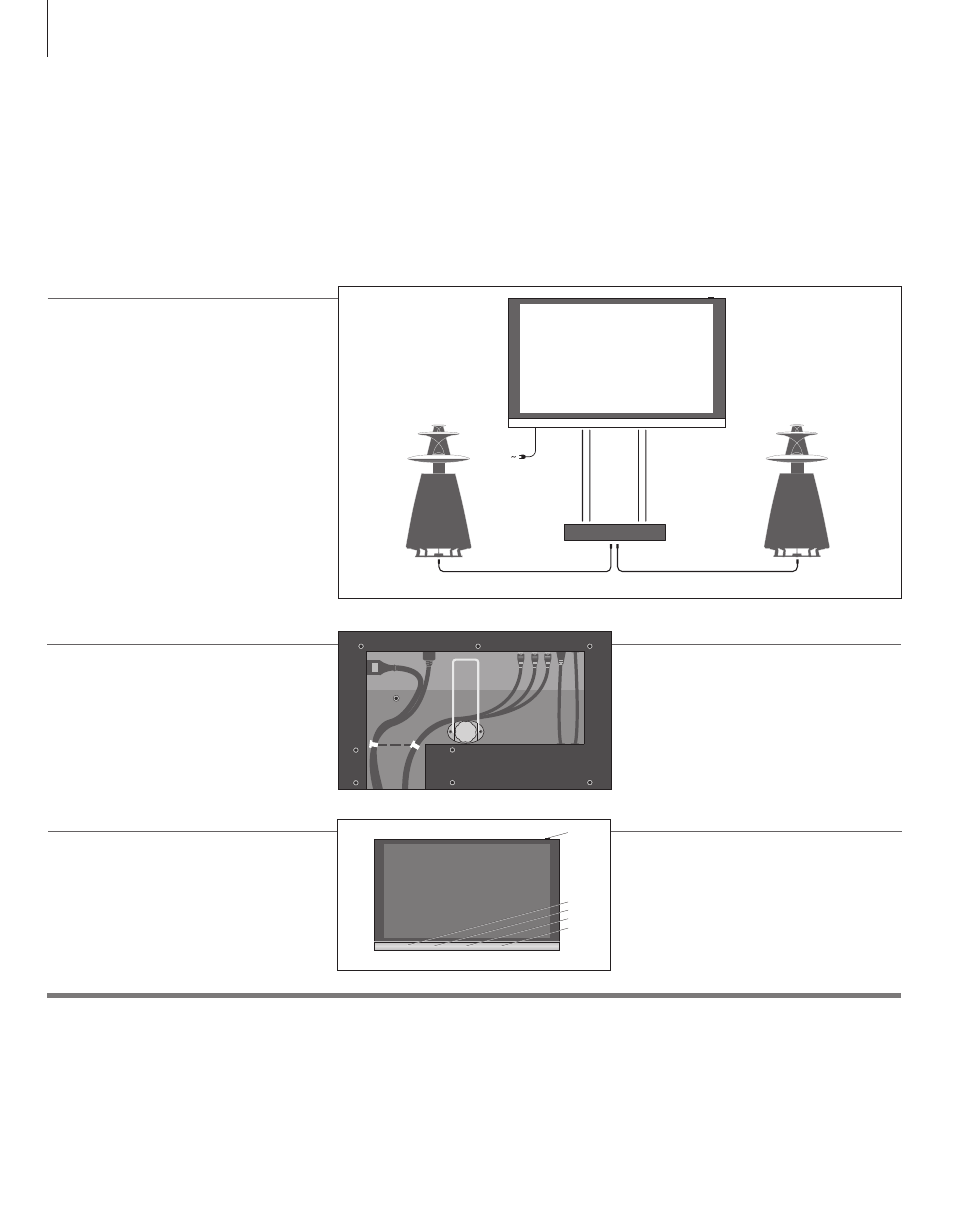

Disposición de los cables
Una vez instalado el televisor en un soporte de
pared, será posible desplegar el soporte separador
(A) para acceder al panel de conexiones.
Conexiones
Lleve a cabo las conexiones con el televisor y el
equipo BeoSystem desconectados de la red eléctrica.
Conecte el televisor empleando el tipo de cables
apropiado. Una vez efectuadas todas las conexiones,
conecte todo el sistema a la red eléctrica. El televisor
posee un altavoz central integrado. Puede conectar
más altavoces para mejorar la experiencia sonora.
Aspectos generales
1 Indicador luminoso. Al encender o apagar el
televisor, el indicador luminoso se ilumina
brevemente. Si desea obtener más información,
consulte las guías de BeoSystem 4 disponibles
en el sitio web www.bang-olufsen.com/guides.
2 Transmisores IR para el envío de las señales 3D.
3 Receptor IR para la recepción de las señales del
terminal a distancia.
4 Brazo sensor (forma parte de la tecnología
Automatic Colour Management).
Por motivos de seguridad, los cables deben fijarse
empleando bridas. Coloque los cables tras el soporte
separador.
1
2
2
3
4
POWER LINK
POWER LINK
HDMI IN
POWER LINK
IR OUT
HDMI OUT
PL6
IR / AUTO
CONTRAST
CONTRO
L
MONITOR
CONTRO
L
BEOSYSTEM
BEOSYSTEM
A
