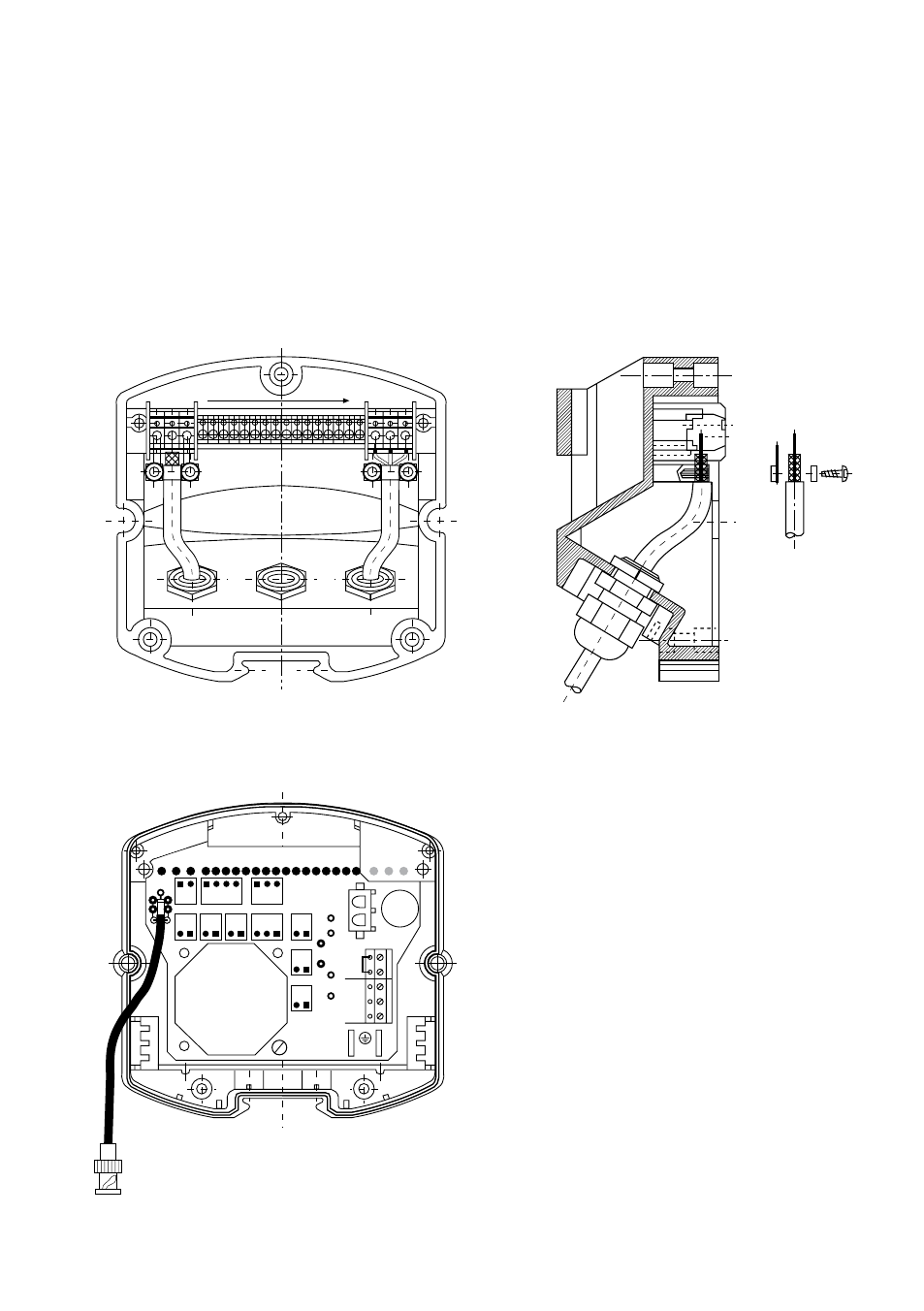

Fig. 5
Parte trasera Carcasa ST (vista interior)
III.2 Versión de carcasa ST
La versión de carcasa ST dispone de una conexión de
enchufe interior central (ver fig. 5, Vista interior de la
parte trasera de la carcasa). Aquí se tienden los cables
entrantes para red/vídeo y control; leer en la tabla
inferior la ordenación respectiva.
Empezando por la izquierda, 3 contactos para la
transmisión de señal de vídeo asimétrica/simétrica; en
el centro, 6 contactos para la transferencia de señales de mando o el abastecimiento de tensión de bajo voltaje
c.c. así como 3 contactos a la derecha para la conexión
de red. La pieza intermedia va equipada con una platina
de distribución cuya vista se muestra en la fig. 6 desde
la parte de la cámara. La hilera superior lleva los contac-
tos de clavija, donde, en estado montado, se establece la
conexión a las regletas centrales de enchufe de la parte
trasera.
Fig. 6
Carcasa ST / Platina de conexión y
de distribuición
La parte derecha se reserva para la distribución de red.
Aquí se encuentran las conexiones de 30V para la
cámara o el equipo de alimentación/termostato Th/
calefacción y también fusible T,5A (Calefactor
30V con fusible) y las conexiones a tierra. La parte
central e izquierda están previstas para el abasteci-
miento de baja tensión o la distribución de la señal de
mando. Aquí se encuentran en detalle las siguientes
conexiones de regletas enchufables (comenzando por la
izquierda):
• Cable coaxial con enchufe BNC para señal asimét.
de vídeo
• TP A-B:
Señal simét. de vídeo
• LENS MOTORS: FM+/FM- = motor de enfoque
ZM+/ZM- = motor de zoom
• Potenciómetro W = Toma central
de zoom: Potenciómetro de zoom
+/- = Conexiones externas
Potenciómetro de zoom
