25

Controles de utilización

Montaje del aditamento de fresadora de descenso vertical en la herramienta

ADITAMENTO PARA USO CON LOS MODELOS DE
HERRAMIENTA GIRATORIA DREMEL 275, 285, 395
Y 398.

Desconecte el enchufe de la
fuente de alimentación antes

de realizar cualquier ensamblaje o ajuste, o antes
de cambiar accesorios.
Dichas medidas preventivas
de seguridad reducen el riesgo de arrancar acciden-
talmente la herramienta.

1. Quite la tuerca del portaherramienta, luego quite

la tapa de la carcasa de la herramienta giratoria y
deje a un lado la tapa de la carcasa (Fig. 2). La
tapa de la carcasa se debe reinstalar cuando este
aditamento no se esté utilizando. Una vez que se
haya quitado la tapa de la carcasa, monte de
nuevo la tuerca del portaherramienta.

2. Coloque la herramienta dentro del aditamento de

fresadora con el botón de fijación del eje orienta-
do hacia delante de la manera que se muestra en
la ilustración (Fig. 3).

3. Enrosque la tuerca de montaje en el sentido de las

agujas del reloj en la porción roscada de la
herramienta giratoria y apriétela firmemente con
la llave de tuerca de montaje suministrada.

Botón de

fijación del eje

Agarre de mano

(gírela para fijar

la herramienta)

Agarre de mano

(estacionario)

Control de velocidad

Escala de profundidad

(inglesa/métrica)

Herramienta giratoria

Dremel

Tope de profundidad

Tuerca de

ajuste superior

Botón de

suelta

Tuerca de

ajuste inferior

Botón de

fijación del eje

Tapa de la

carcasa

Llave de tuerca de montaje

y área de almacenamiento

Área de almacenamiento

de la llave de tuerca del

portaherramienta

(llave no incluida)

Llave de tuerca

de montaje

Tuerca de

montaje

Guía de borde

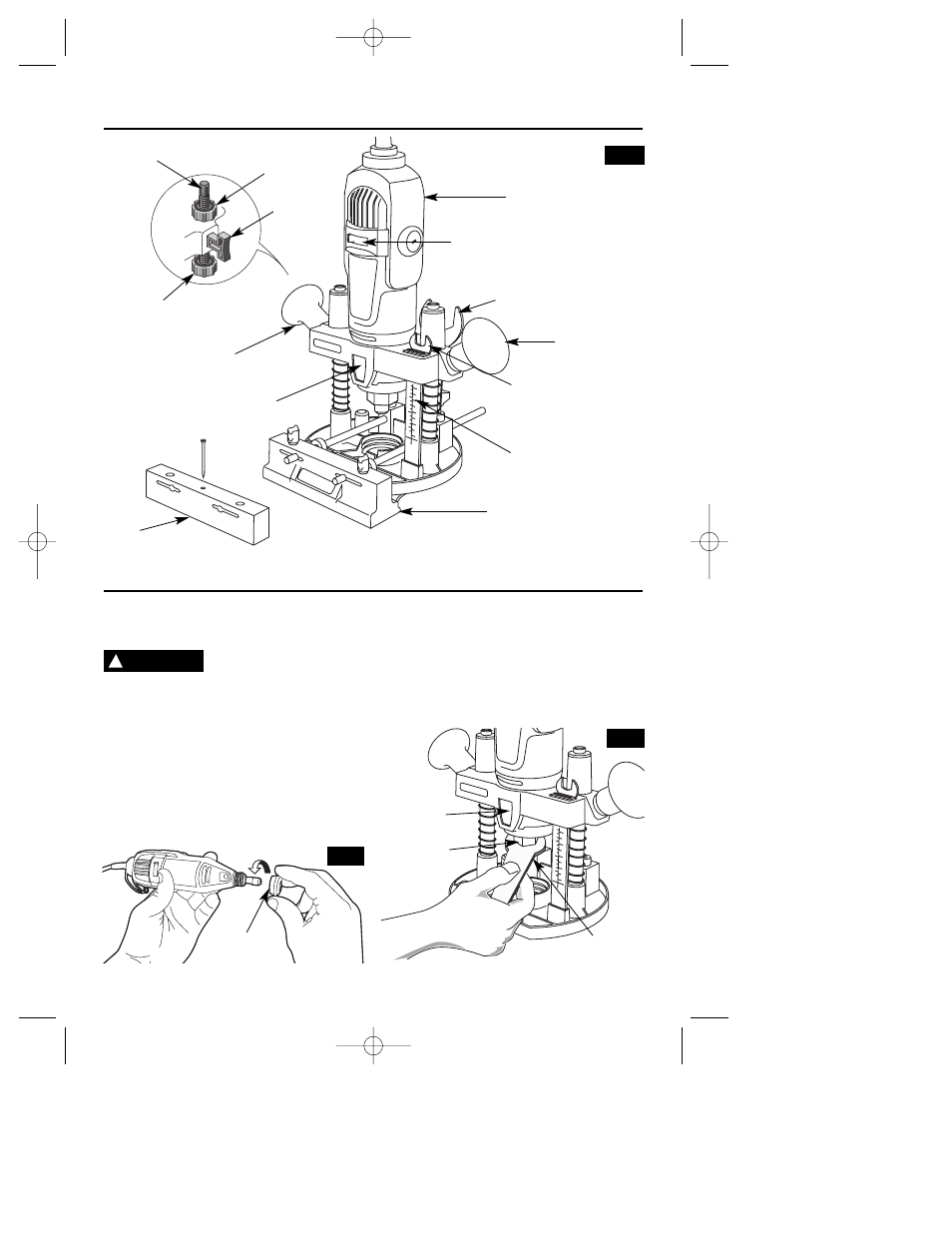

FIG. 1

FIG. 2

FIG. 3

Guía de
círculos

ADVERTENCIA

!
